Генератор — HITACHI EX220-3

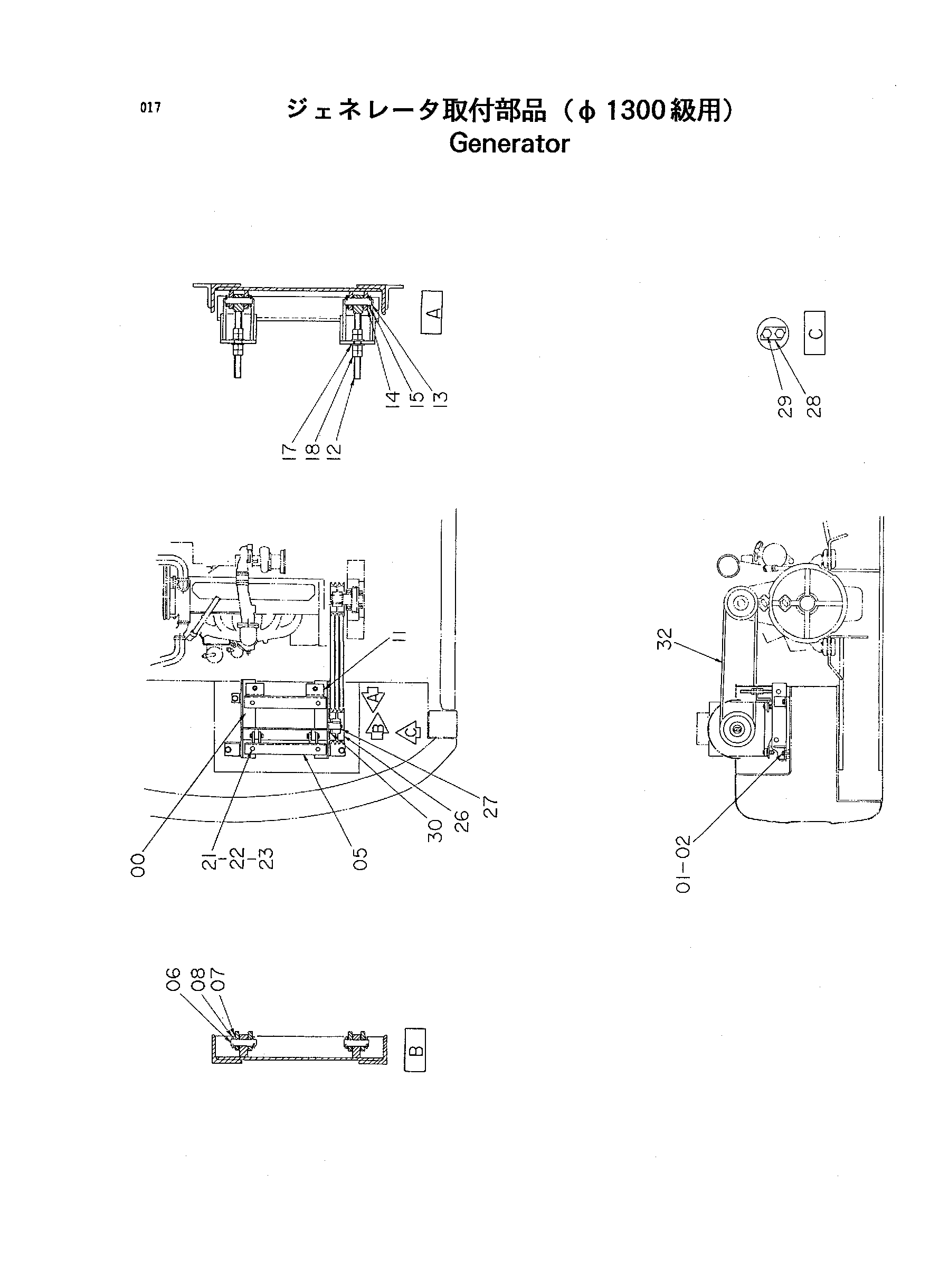

Заводская схема «Генератор» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7019072 | Базовый | 1 |
| 01 | J901632 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 05 | 8040493 | Опора | 1 |
| 06 | 4189465 | Палец | 2 |
| 07 | A590120 | Плоская шайба | 4 |
| 08 | A765040 | Шплинт | 4 |
| 11 | 8040494 | Опора | 1 |
| 12 | 9718544 | Болт | 2 |
| 13 | 4189466 | Палец | 2 |
| 14 | A590120 | Плоская шайба | 4 |
| 15 | A765040 | Шплинт | 4 |
| 17 | 4018545 | Шайба | 4 |
| 18 | J951020 | Гайка | 8 |
| 21 | J901265 | Болт | 4 |
| 22 | J950012 | Гайка | 8 |
| 23 | 4086891 | Шайба | 8 |
| 26 | 4222652 | Шкив V | 1 |
| 27 | 492065 | Фиксатор | 1 |
| 28 | X4823 | Стопорная шайба | 1 |
| 29 | J900816 | Болт | 2 |
| 30 | 4214840 | Проставка | 1 |
| 32 | 4309169 | Ремень V | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
