Шланг защита от разрыва клапан трубопроводы (стрела): 3 — HITACHI EX220-3

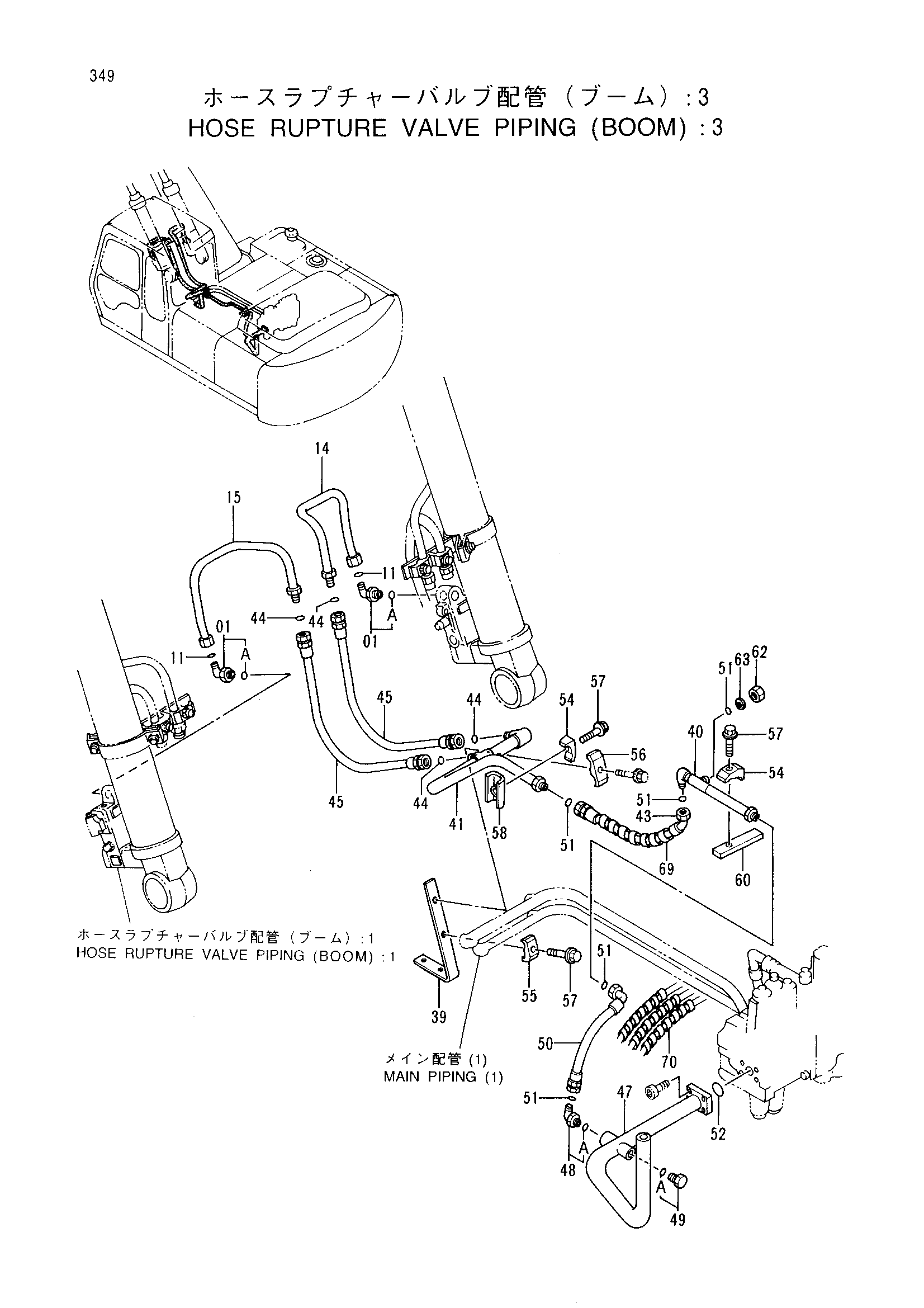

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198799 | Угловой штуцер | 2 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | 8060460 | Трубка | 1 |
| 15 | 8060462 | Трубка | 1 |
| 39 | 9732450 | Опора | 1 |
| 40 | 9741133 | Трубка | 1 |
| 41 | 8057154 | Трубка | 1 |
| 43 | 4217348 | Шланг | 1 |
| 44 | 4187308 | Уплотнительное кольцо | 4 |
| 45 | 4301059 | Шланг | 2 |
| 47 | 8056825 | Обратная трубка | 1 |
| 48 | 4205391 | Угловой штуцер | 1 |
| 48A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4174541 | Пробка | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4318819 | Шланг | 1 |
| 51 | 4187328 | Уплотнительное кольцо | 5 |
| 52 | A811040 | Уплотнительное кольцо | 1 |
| 54 | 4190127 | Хомут трубки | 2 |
| 55 | 4190126 | Хомут трубки | 1 |
| 56 | 4189860 | Хомут трубки | 1 |
| 57 | J011265 | Болт с шайбой | 3 |
| 58 | 9735916 | Седло винта | 1 |
| 60 | 4281992 | Седло винта | 1 |
| 62 | 4188138 | Гайка | 1 |
| 63 | 4189095 | Колпачок | 1 |
| 69 | 4044420 | Защитный кожух | 1 |
| 70 | 4276481 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
