Кондиционер (1) — HITACHI EX220-3

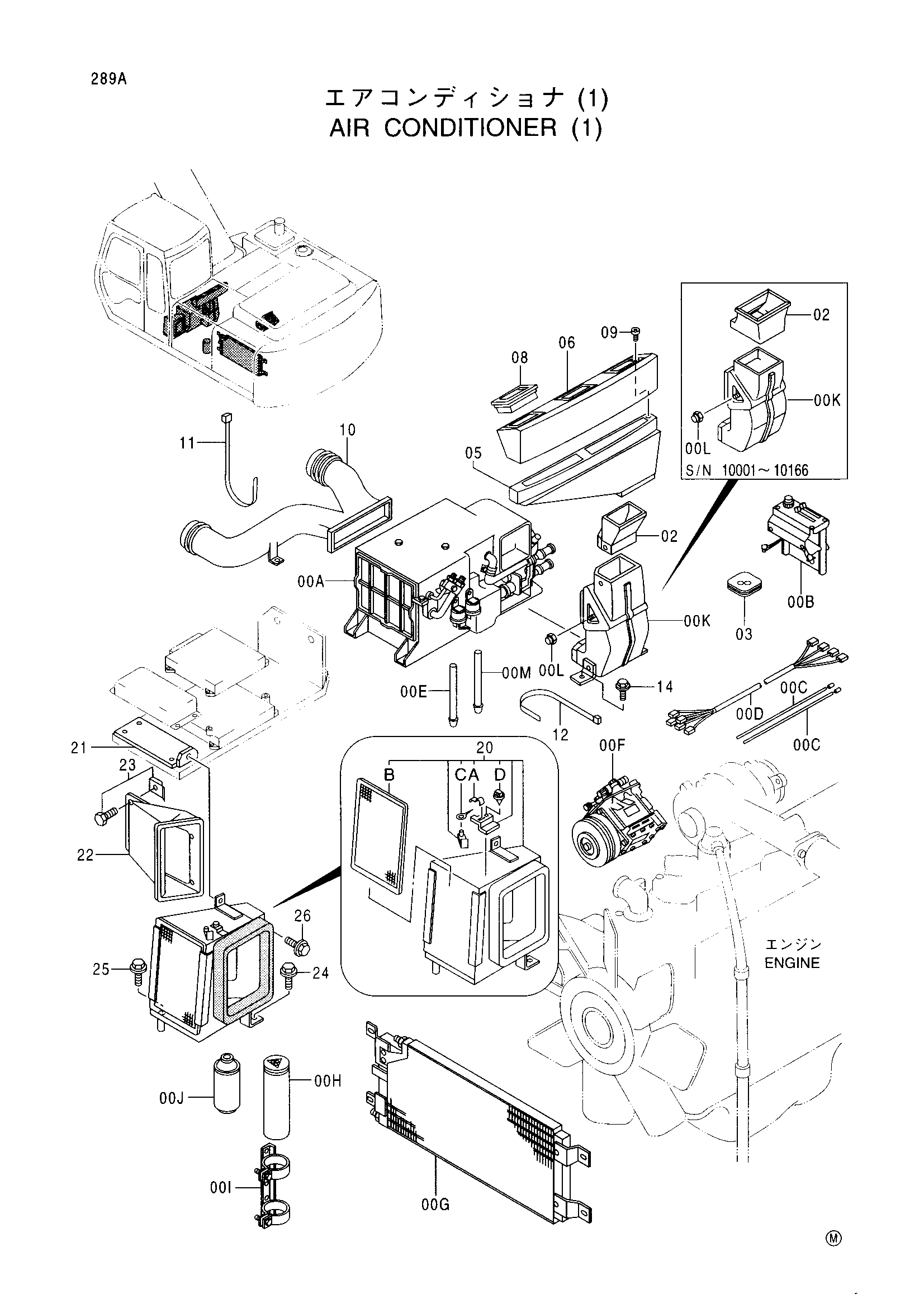

Заводская схема «Кондиционер (1)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4333458 замена: 4347610 | Блок кондиционера | 1 |
| 00A | 4347610 замена: 4360721 | Блок кондиционера | 1 |
| 00A | 4347610 замена: 4360722 | Блок кондиционера | 1 |
| 00A | 4347610 замена: 4360724 | Блок кондиционера | 1 |
| 00A | 4360721 | Блок кондиционера | 1 |
| 00A-M | 4339210 | Кондиционер в сборе | 1 |
| 00B | 4281181 замена: 4360721 | Кондиционер. контроллер | 1 |
| 00B | 4281181 замена: 4360722 | Кондиционер. контроллер | 1 |
| 00B | 4281181 замена: 4360724 | Кондиционер. контроллер | 1 |
| 00B | 4360722 | Кондиционер. контроллер | 1 |
| 00C | 4252000 | Трос управления | 2 |
| 00D | 4281186 | Провод электрический | 1 |
| 00D | 4360724 | Провод электрический | 1 |
| 00E | 4251897 | Шланг | 1 |
| 00F | 4333459 | Компрессор | 1 |
| 00G | 4333460 замена: 4356628 | Конденсатор | 1 |
| 00G | 4356628 | Конденсатор | 1 |
| 00H | 4333461 | Бак рекеивер | 1 |
| 00I | 4333462 | Держатель | 1 |
| 00J | 4351827 | GAS | 4 |
| 00K | 4281179 | Воздуховод воздушный | 1 |
| 00K | 4336492 | Воздуховод воздушный | 1 |
| 00L | 4293151 | Пробка | 1 |
| 00L | 4344546 | Пробка | 1 |
| 00M | 4251897 | Шланг | 1 |
| 00M | 4343551 | Шланг | 1 |
| 02 | 4264701 | Воздуховод радиатор | 1 |
| 02 | 7029400 | Воздуховод радиатор | 1 |
| 03 | 4205082 | Резиновая втулка | 1 |
| 05 | 4264702 | Воздуховод радиатор | 1 |
| 06 | 4264703 | Воздуховод радиатор | 1 |
| 08 | 4259639 | Решётка | 3 |
| 09 | J460635 | Винт с шайбой | 3 |
| 10 | 4264644 | Воздуховод отопитель | 1 |
| 11 | 4121859 | Ленточный зажим | 2 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 14 | J011025 | Болт с шайбой | 2 |
| 20 | 4354347 | Короб | 1 |
| 20A | 4362307 | Хомут | 1 |
| 20B | 4362308 | Фултер воздушный | 1 |
| 20C | 4362309 | Вал | 1 |
| 20D | 4362310 | Хомут | 1 |
| 21 | 8061992 | Кронштейн | 1 |
| 22 | 4344079 | Воздуховод | 1 |
| 23 | 4344081 | Держатель | 1 |
| 24 | J011030 | Болт с шайбой | 1 |
| 25 | J021085 | Болт с шайбой | 1 |
| 26 | J020816 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
