Смазка трубопроводы (2)<тип 18> — HITACHI EX220-3

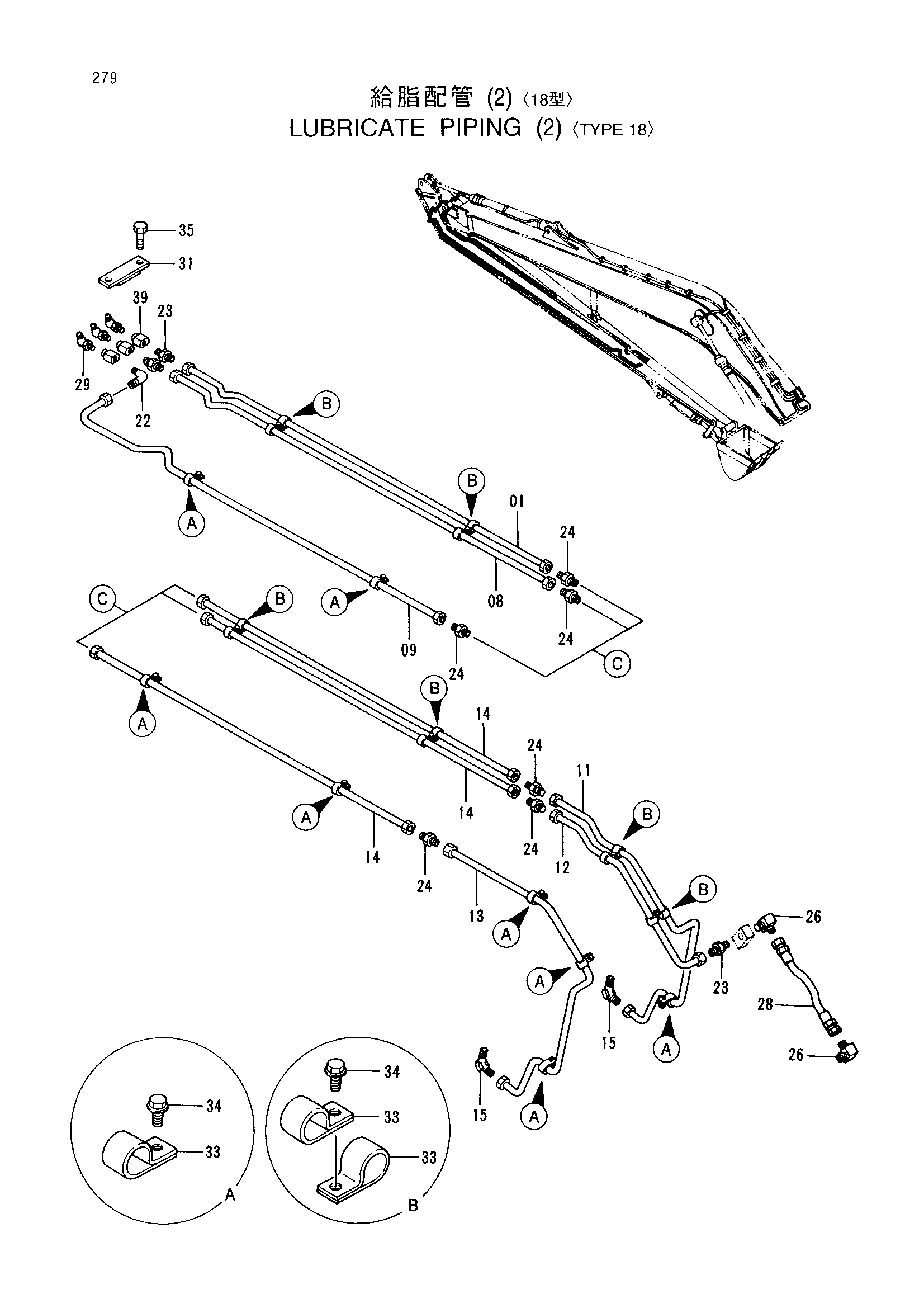

Заводская схема «Смазка трубопроводы (2)<тип 18>» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3035725 | Трубка | 1 |
| 08 | 3035724 | Трубка | 1 |
| 09 | 3035723 | Трубка | 1 |
| 11 | 3060071 | Трубка | 1 |
| 12 | 4293417 | Трубка | 1 |
| 13 | 3060070 | Трубка | 1 |
| 14 | 4201791 | Трубка | 3 |
| 15 | 4130174 | Штуцер трубки | 2 |
| 22 | 4130175 | Штуцер трубки | 1 |
| 23 | 4130169 | Штуцер трубки | 3 |
| 24 | 4130192 | Штуцер трубки | 6 |
| 26 | 4154656 | Угловой штуцер | 2 |
| 28 | 4213825 | Нейлоновый шланг | 1 |
| 29 | J75581 | Пресс-маслёнка | 3 |
| 31 | 4054024 | Хомут | 1 |
| 33 | 4000854 | Зажим трубка | 20 |
| 34 | J010612 | Болт с шайбой | 14 |
| 35 | J901040 | Болт | 2 |
| 39 | 4060162 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
