Облицовка (1-3) — HITACHI EX220-3

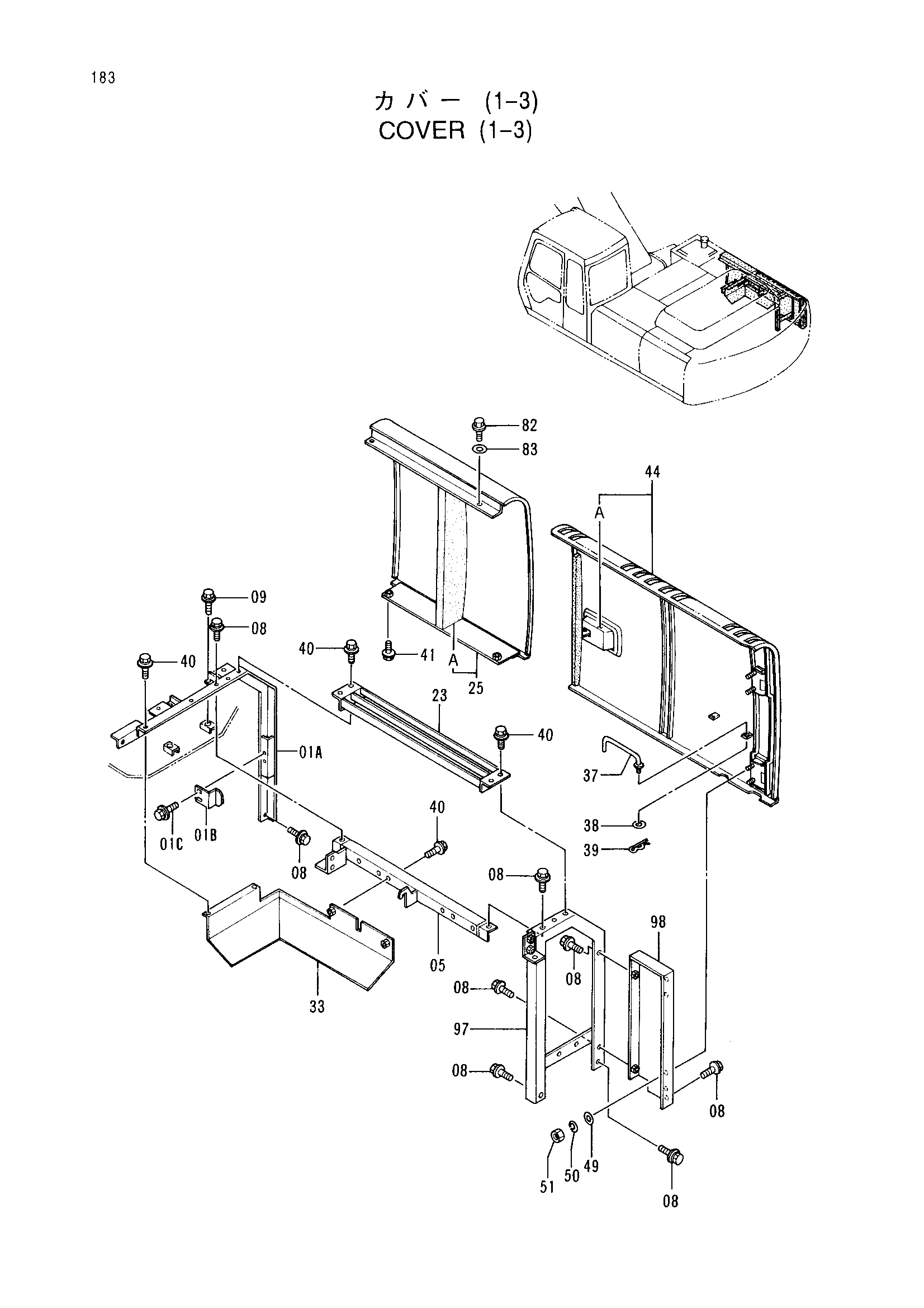

Заводская схема «Облицовка (1-3)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 7023655 | Опора | 1 |
| 01B | 4257087 | Ограничитель | 1 |
| 01C | J031030 | Болт с шайбой | 2 |
| 05 | 8053660 | Опора | 1 |
| 08 | J021030 | Болт с шайбой | 8 |
| 09 | J031025 | Болт с шайбой | 2 |
| 23 | 9737352 | Защитный кожух | 1 |
| 25 | 6011238 | Крышка | 1 |
| 25A | 4313365 | Резиновая прокладка | 1 |
| 33 | 8048845 | Крышка | 1 |
| 37 | 9737868 | Стойка | 1 |
| 38 | A590108 | Плоская шайба | 1 |
| 39 | 4022697 | Стопорный палец | 1 |
| 40 | J021030 | Болт с шайбой | 8 |
| 41 | J031025 | Болт с шайбой | 2 |
| 44 | 5003549 | Дверь | 1 |
| 44A | 4354012 замена: 4361637 | Дверь блокировка (C) | 1 |
| 44A | 4361637 | Дверь блокировка (C) | 1 |
| 44A | 7017924 замена: 4354012 | Дверь блокировка (A) | 1 |
| 49 | A590110 | Плоская шайба | 4 |
| 50 | A590910 | Пружинная шайба | 4 |
| 51 | J950010 | Гайка | 4 |
| 82 | J011025 | Болт с шайбой | 2 |
| 83 | J222012 | Шайба | 2 |
| 97 | 7025754 | Опора | 1 |
| 98 | 7024950 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
