Давление тип кондиционер. детали — HITACHI EX220-3

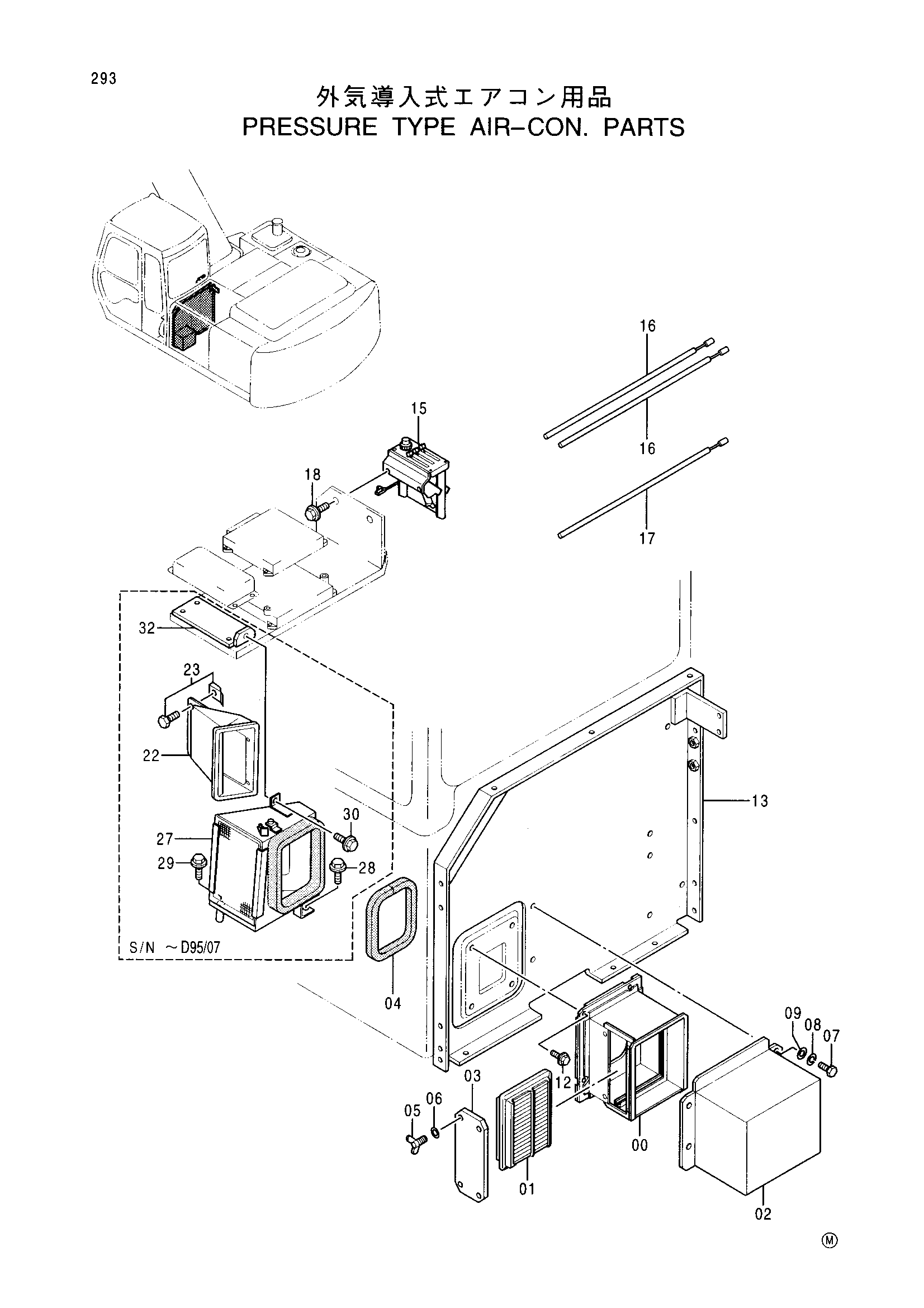

Заводская схема «Давление тип кондиционер. детали» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004442 | Воздуховод | 1 |
| 01 | 4234793 | Фильтрующий элемент | 1 |
| 02 | 6014718 | Крышка | 1 |
| 03 | 8061170 | Крышка | 1 |
| 04 | 4342848 | Резиновая прокладка | 1 |
| 05 | M360616 | Болт винг | 4 |
| 06 | A590106 | Плоская шайба | 4 |
| 07 | J900816 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 12 | J020820 | Болт с шайбой | 4 |
| 13 | 8061986 | Крышка | 1 |
| 15 | 4344080 | Кондиционер. контроллер | 1 |
| 15 | 4360723 | Кондиционер. контроллер | 1 |
| 16 | 4252000 | Трос управления | 2 |
| 17 | 4251526 | Трос управления | 1 |
| 18 | J010820 | Болт с шайбой | 2 |
| 22 | 4344079 | Воздуховод | 1 |
| 23 | 4344081 | Держатель | 1 |
| 27 | 4344078 замена: 4354347 | Короб | 1 |
| 27 | 4354347 | Короб | 1 |
| 28 | J011030 | Болт с шайбой | 1 |
| 29 | J021085 | Болт с шайбой | 1 |
| 30 | J020816 | Болт с шайбой | 1 |
| 32 | 8061992 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
