Указатель панель — HITACHI EX220-3

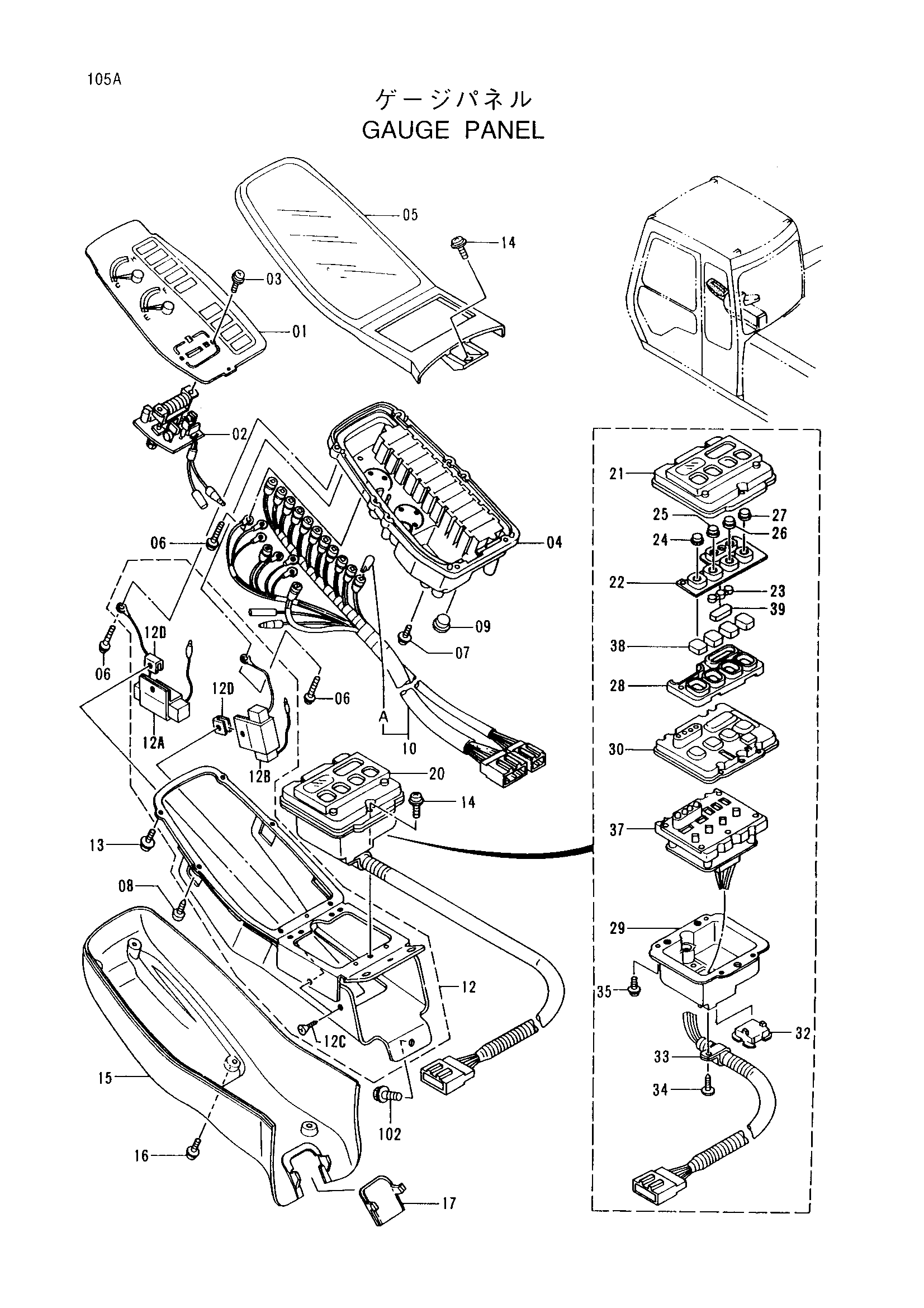

Заводская схема «Указатель панель» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-39 | 4273796 | Панель указатель | 1 |
| 01-39 | 4273796 | Панель указатель | 1 |
| 01-39 | 4370358 | Панель указатель | 1 |
| 01-39 | 4370358 | Панель указатель | 1 |
| 01 | 4323940 | Измеритель | 1 |
| 01 | 4323940 | Измеритель | 1 |
| 01 | 4371215 | Измеритель | 1 |
| 01 | 4371215 | Измеритель | 1 |
| 02 | 4323939 | Измеритель | 1 |
| 03 | 4323980 | Винт | 2 |
| 04 | 4323720 | Корпус в сборе | 1 |
| 05 | 4297131 | Корпус в сборе | 1 |
| 06 | 4297130 | Винт | 6 |
| 07 | 4335441 | Винт | 3 |
| 08 | 4297128 | Винт | 2 |
| 09 | 4297127 | Колпачок | 1 |
| 10 | 4297126 | Жгут проводов | 1 |
| 10A | 4297110 | Фонарь | 14 |
| 12 | 4297123 | Кронштейн | 1 |
| 12A | 4360152 | Резистор | 1 |
| 12B | 4360157 | Резистор | 1 |
| 12C | 4361621 | Самонарезающий винт | 2 |
| 12D | 4361622 | Гайка | 2 |
| 13 | 4297122 | Винт | 4 |
| 14 | 4297102 | Винт | 4 |
| 15 | 4297120 | Крышка | 1 |
| 16 | 4297119 | Винт | 6 |
| 17 | 4297118 | Колпачок | 1 |
| 20 | 4297124 | Выключатель в сборе | 1 |
| 21 | 4298927 | Корпус | 1 |
| 22 | 4298926 | Выключатель резиновый | 1 |
| 23 | 4298925 | Панель | 1 |
| 24 | 4298924 | Панель | 1 |
| 25 | 4298923 | Панель | 1 |
| 26 | 4298922 | Панель | 1 |
| 27 | 4298921 | Панель | 1 |
| 28 | 4298920 | Корпус | 1 |
| 29 | 4298919 | Корпус | 1 |
| 30 | 4298918 | Выключатель резиновый | 1 |
| 32 | 4297105 | Колпачок | 1 |
| 33 | 4298915 | Хомут | 1 |
| 34 | 4298914 | Винт | 1 |
| 35 | 4298913 | Винт | 4 |
| 37 | 4301729 | Плата в сборе | 1 |
| 38 | 4311599 | Проставка | 4 |
| 39 | 4311598 | Проставка | 1 |
| 102 | J020816 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
