Фулл-ленгтх гусеница защита <LC гусеница> — HITACHI EX220-3

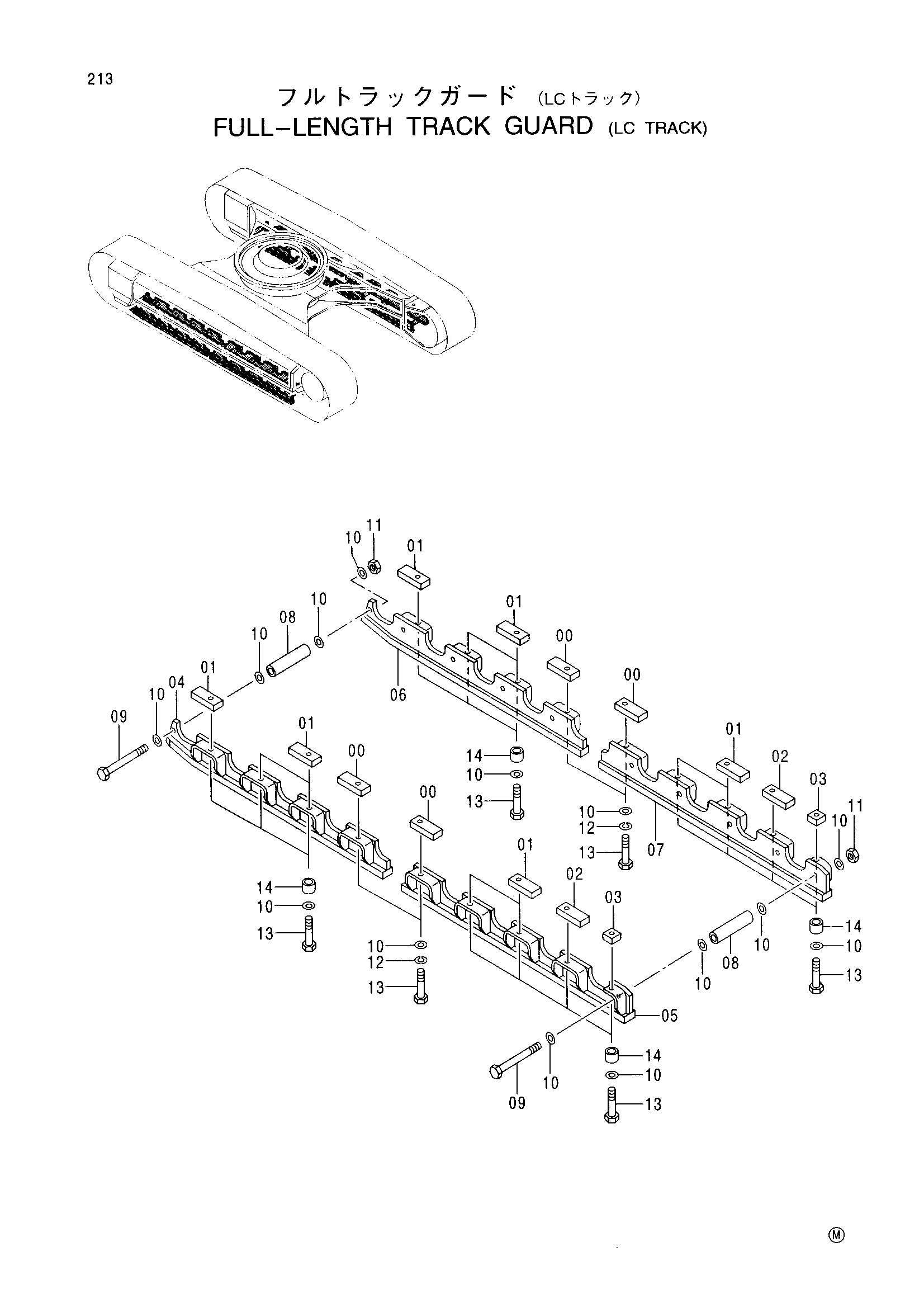

Заводская схема «Фулл-ленгтх гусеница защита <LC гусеница>» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350232 | Проставка | 8 |
| 01 | 4350230 | Седло винта | 20 |
| 02 | 4350226 | Седло винта | 4 |
| 03 | 4350231 | Седло винта | 4 |
| 04 | 7030024 | Гурад FL | 2 |
| 05 | 7030025 | Гурад RL | 2 |
| 06 | 7030026 | Гурад FR | 2 |
| 07 | 7030027 | Гурад RR | 2 |
| 08 | 4350519 | Проставка | 20 |
| 09 | 4349147 | Болт | 20 |
| 10 | J222018 | Шайба | 116 |
| 11 | J951018 | Гайка | 20 |
| 12 | A590918 | Пружинная шайба | 8 |
| 13 | 4248682 | Болт | 36 |
| 14 | 4335209 | Проставка | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
