Крышка — HITACHI EX220-3

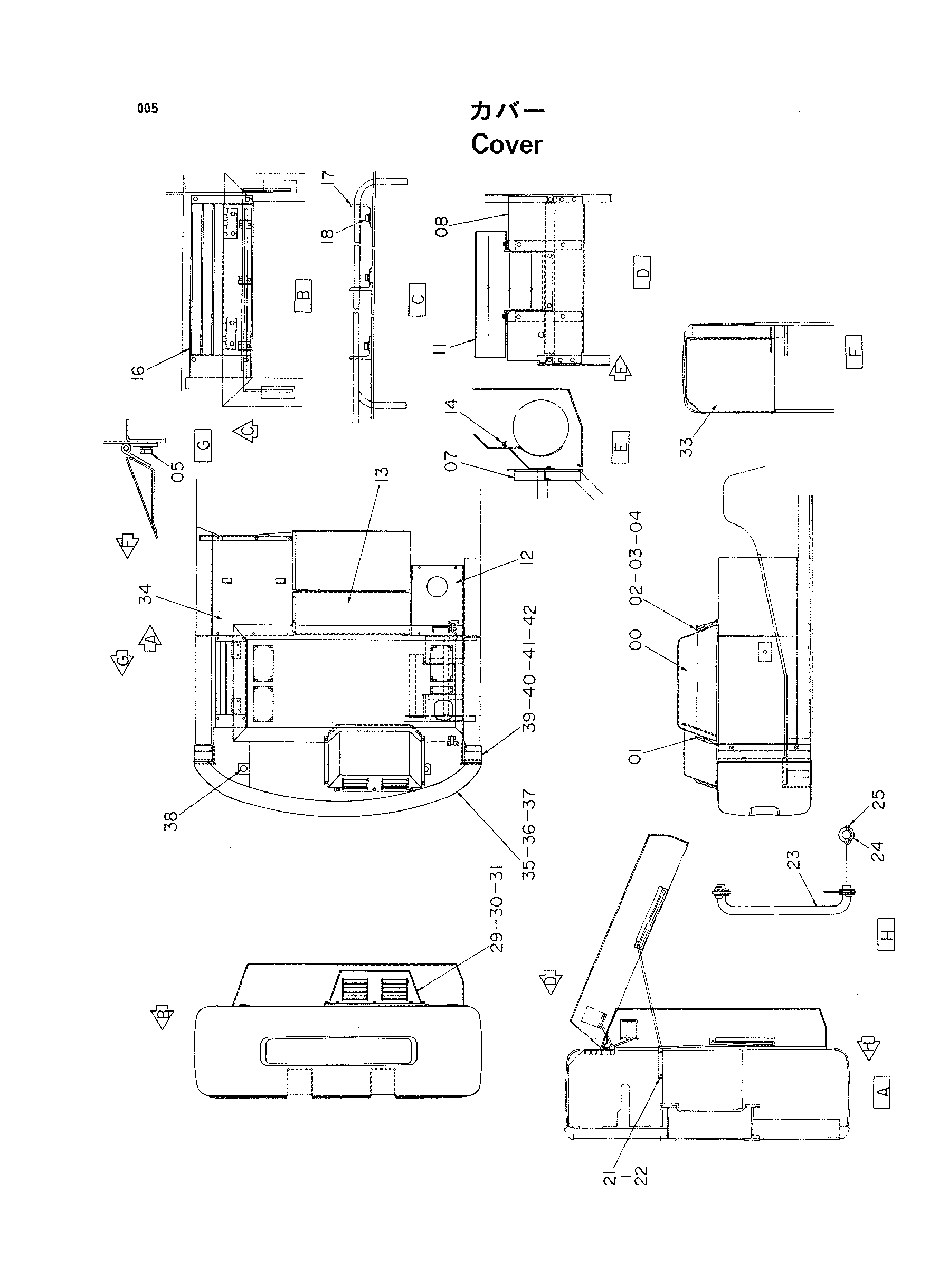

Заводская схема «Крышка» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003567 | Крышка двигатель | 1 |
| 01 | 4217429 | Защёлка | 1 |
| 02 | 4187086 | Защёлка | 1 |
| 03 | J020825 | Болт с шайбой | 4 |
| 04 | J010816 | Болт с шайбой | 4 |
| 05 | J021235 | Болт с шайбой | 4 |
| 07 | 8056214 | Опора | 1 |
| 08 | 3064355 | Крышка | 1 |
| 11 | 3060483 | Крышка | 1 |
| 12 | 8053564 | Крышка | 1 |
| 13 | 7025706 | Крышка | 1 |
| 14 | J020820 | Болт с шайбой | 4 |
| 16 | 7025708 | Крышка | 1 |
| 17 | 4295396 | Кронштейн | 3 |
| 18 | J020820 | Болт с шайбой | 6 |
| 21 | 4295407 | Пластина | 1 |
| 22 | J021030 | Болт с шайбой | 2 |
| 23 | 3060478 | Штанга | 1 |
| 24 | A590116 | Плоская шайба | 4 |
| 25 | 4022701 | Стопорный палец | 4 |
| 29 | 7025709 | Крышка | 1 |
| 30 | J011016 | Болт с шайбой | 4 |
| 31 | A590110 | Плоская шайба | 7 |
| 33 | 7025910 | Крышка | 1 |
| 34 | 7027024 | Крышка | 1 |
| 35 | 5003586 | Противовес | 1 |
| 36 | J833030 | Болт | 4 |
| 37 | 4174859 | Шайба | 4 |
| 38 | 4201721 | Колпачок | 2 |
| 39 | 8053800 | Крышка | 2 |
| 40 | J901025 | Болт | 8 |
| 41 | A590910 | Пружинная шайба | 8 |
| 42 | A590110 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
