Пилотный трубопроводы (3-3) — HITACHI EX220-3

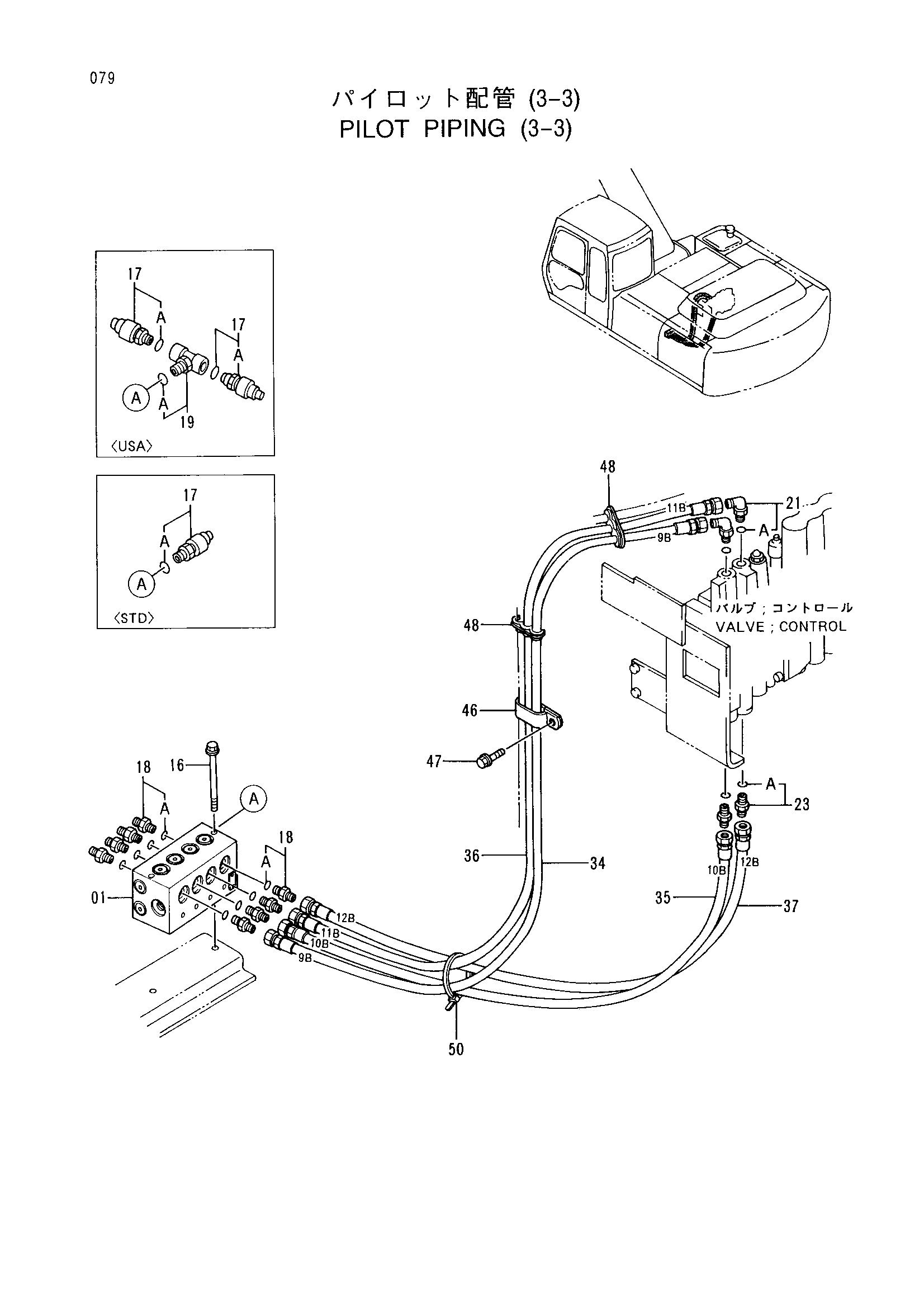

Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4325812 | Клапан регулировочный | 1 |
| 16 | 4305337 | Болт с шайбой | 2 |
| 17 | 4254563 | Датчик давления | 1 |
| 17 | 4254563 | Датчик давления | 2 |
| 17A | 4113154 | Уплотнительное кольцо | 1 |
| 18 | 4200466 | Адаптер | 8 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4289907 | Тройник | 1 |
| 19A | 4113154 | Уплотнительное кольцо | 1 |
| 21 | 4208913 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200466 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4306879 | Нейлоновый шланг (9B) | 1 |
| 35 | 4306880 | Нейлоновый шланг (10B) | 1 |
| 36 | 4306881 | Нейлоновый шланг (11B) | 1 |
| 37 | 4306882 | Нейлоновый шланг (12B) | 1 |
| 46 | 4259817 | Зажим | 1 |
| 47 | J011025 | Болт с шайбой | 1 |
| 48 | 4203210 | Хомут | 2 |
| 50 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
