Электрооборудование (2)[STD] — HITACHI EX220-3

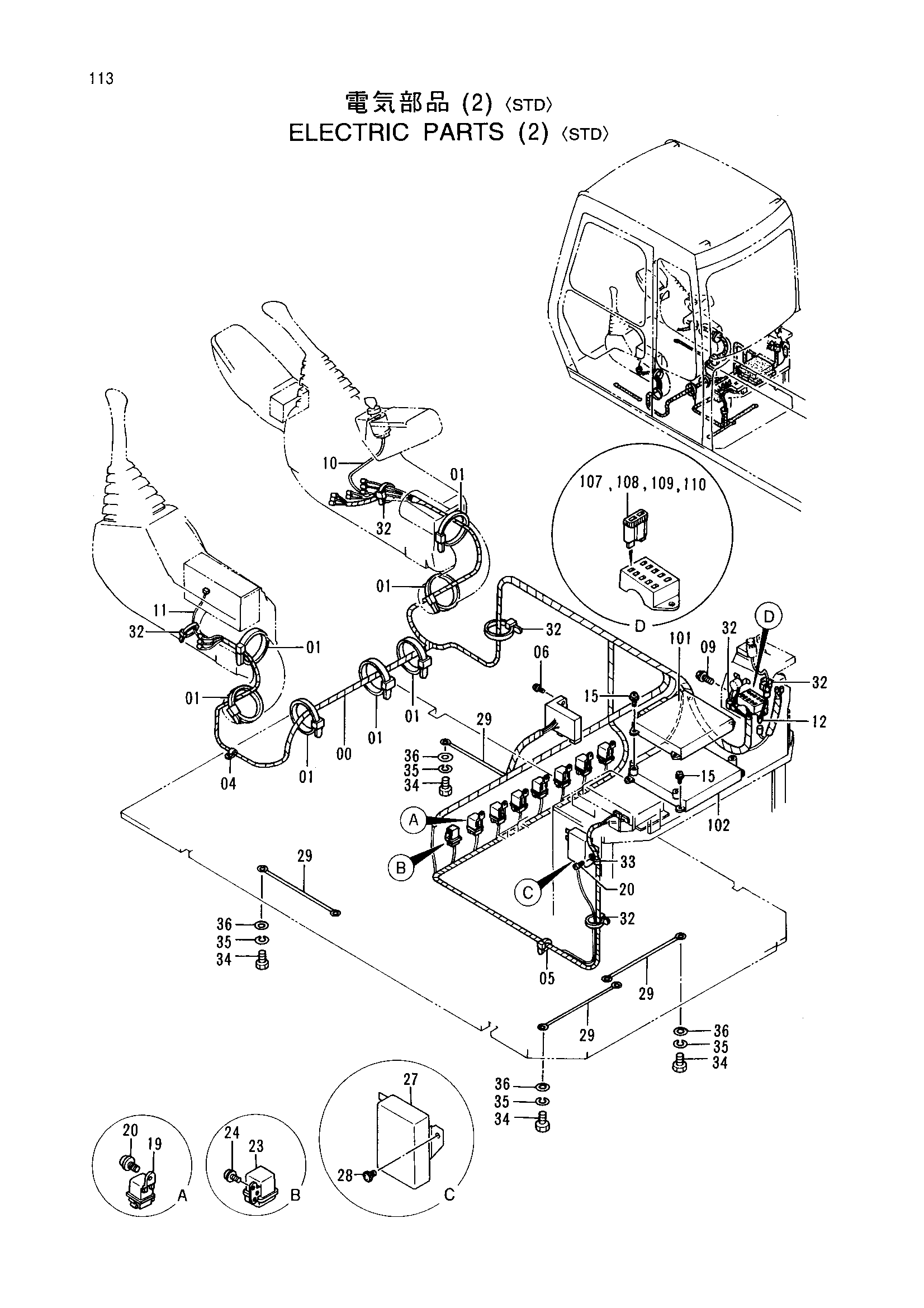

Заводская схема «Электрооборудование (2)[STD]» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (2)[STD] HITACHI EX220-3](/catalog-drawings/36/365f7769-fca5-4a9d-beea-cab209fcb064.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001858 | Жгут проводов | 1 |
| 01 | 4121859 | Ленточный зажим | 7 |
| 04 | 4190275 | Зажим | 1 |
| 05 | 4254600 | Зажим | 1 |
| 06 | J460616 | Винт с шайбой | 3 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | 4277927 | Жгут проводов провод(стартер выключатель дополнительный) | 1 |
| 11 | 4277941 | Жгут проводов провод (радио дополнительный) | 1 |
| 12 | 4284198 | Жгут проводов | 1 |
| 15 | J460616 | Винт с шайбой | 8 |
| 19 | 4251588 | Реле | 7 |
| 20 | J460616 | Винт с шайбой | 8 |
| 23 | 4038459 | Реле хоурметер | 1 |
| 24 | J460616 | Винт с шайбой | 2 |
| 27 | 4205750 | Таймер | 1 |
| 28 | J460616 | Винт с шайбой | 2 |
| 29 | 4281293 | Жгут проводов провод (радио масса) | 4 |
| 32 | 4055312 | Зажим | 6 |
| 33 | 4000859 | Зажим трубка | 1 |
| 34 | J901016 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | A590110 | Плоская шайба | 4 |
| 101 | 9133702 | Блок EC | 1 |
| 102 | 9133703 | Блок PVC | 1 |
| 107 | 4249690 | Предохранитель (1A) | 6 |
| 108 | 4195593 | Предохранитель (5A) | 8 |
| 109 | 4195594 | Предохранитель (10A) | 3 |
| 110 | 4195596 | Предохранитель (20A) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
