Направляющее колесо — HITACHI EX220-3

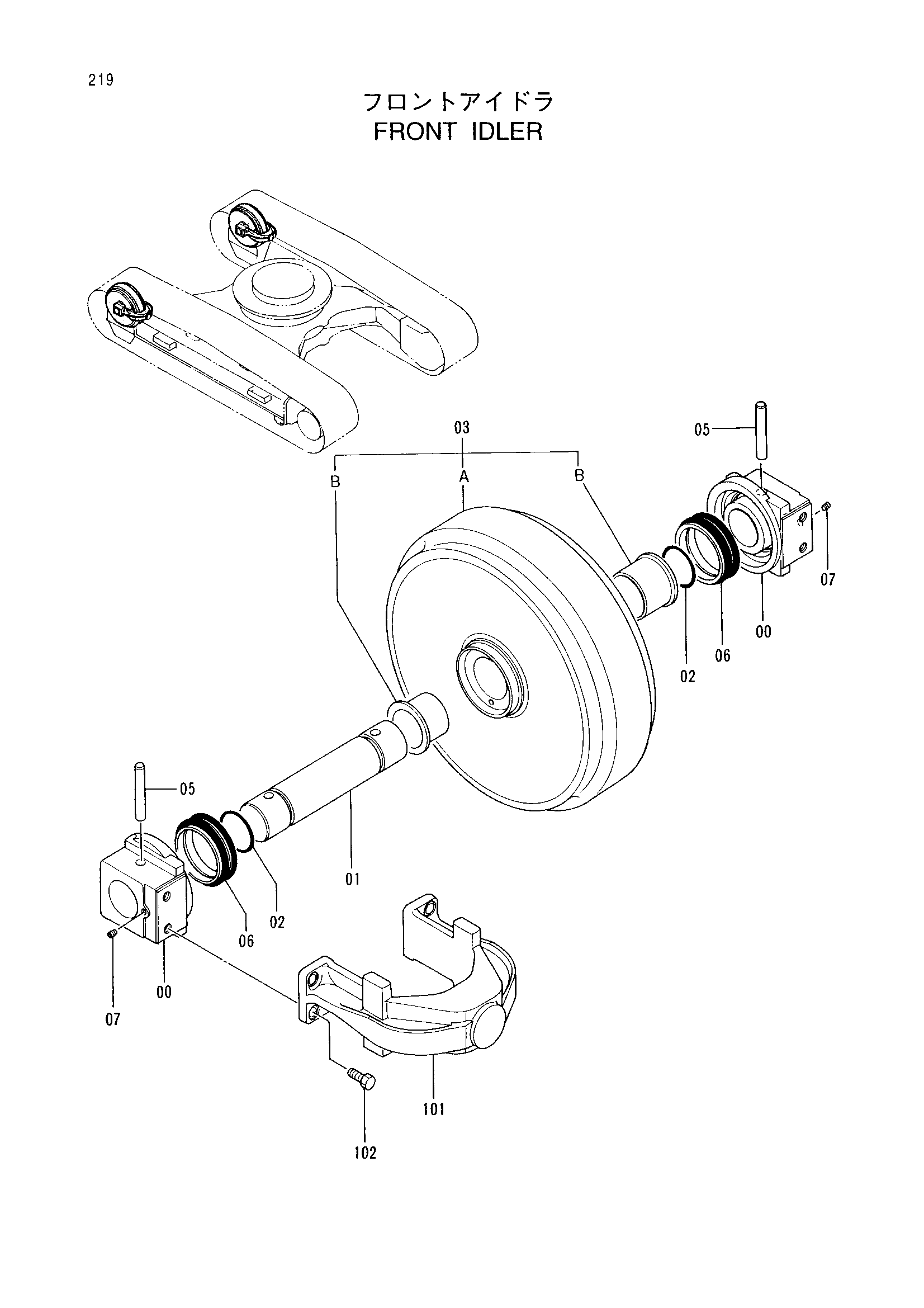

Заводская схема «Направляющее колесо» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1021805 | Подшипник | 2 |
| 00 | 2021767 | Подшипник | 2 |
| 00-07 | 9089384 замена: 9143400 | Направляющее колесо в сборе | 2 |
| 00-07 | 9143400 | Направляющее колесо в сборе | 2 |
| 00-07 | 9145269 | Направляющее колесо в сборе | 2 |
| 01 | 3033488 | Мост | 1 |
| 01 | 3070162 | Мост | 1 |
| 02 | A810070 | Уплотнительное кольцо | 2 |
| 03 | 9089734 замена: 9143401 | Направляющее колесо (с втулка) | 1 |
| 03 | 9134157 | Направляющее колесо (с втулка) | 1 |
| 03 | 9143401 | Направляющее колесо (с втулка) | 1 |
| 03A | 7021364 замена: 7030456 | Направляющее колесо | 1 |
| 03A | 7028808 | Направляющее колесо | 1 |
| 03A | 7030456 | Направляющее колесо | 1 |
| 03B | 3056834 | Втулка | 2 |
| 03B | 3069749 | Втулка | 2 |
| 05 | 4126209 | Палец | 2 |
| 06 | 4153731 | Комплект уплотнений | 2 |
| 07 | 4315607 | Пробка | 2 |
| 101 | 1014036 | Вилка | 2 |
| 102 | J901635 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
