Стрела <тип H18> — HITACHI EX220-3

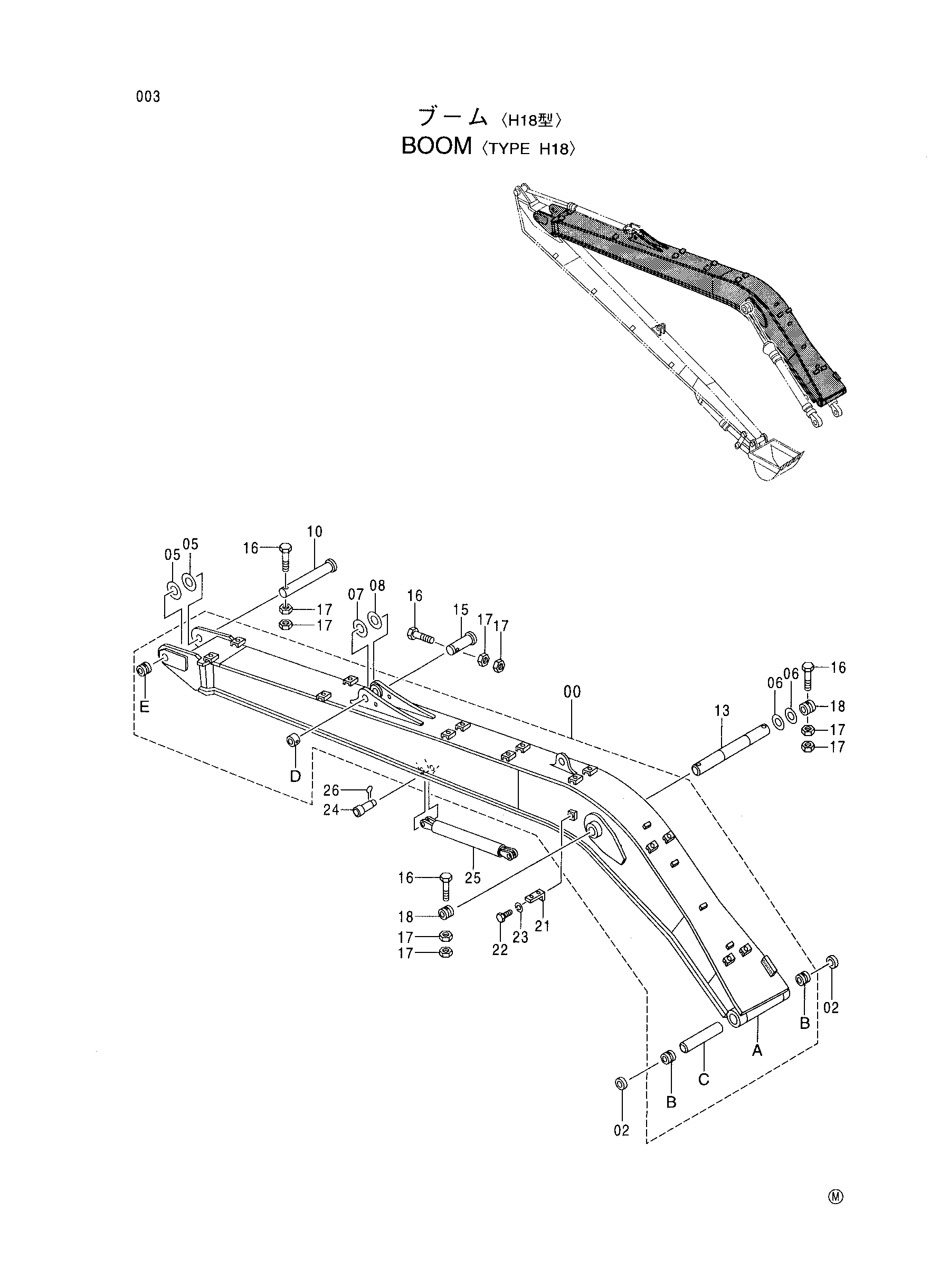

Заводская схема «Стрела <тип H18>» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030521 | Стрела в сборе | 1 |
| 00A | 5004724 | Стрела | 1 |
| 00B | 3051159 | Втулка | 2 |
| 00C | 4253959 | Проставка | 1 |
| 00D | 4067720 | Ограничитель | 1 |
| 00E | 4143531 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 05 | 4144513 | Регулировочная шайба 1.2 | 2 |
| 06 | 4284060 | Регулировочная шайба 1.0 | 2 |
| 07 | 4101281 | Регулировочная шайба 1.2 | 1 |
| 08 | 4142950 | Регулировочная шайба 2.3 | 1 |
| 10 | 3060072 | Палец | 1 |
| 11 | M222005 | Болт | 1 |
| 13 | 3038444 | Палец | 1 |
| 15 | 3026126 | Палец | 1 |
| 16 | M222004 | Болт | 3 |
| 17 | J951020 | Гайка | 8 |
| 18 | 4067720 | Ограничитель | 2 |
| 21 | 4224631 | Кронштейн | 1 |
| 22 | J901425 | Болт | 1 |
| 23 | A590914 | Пружинная шайба | 1 |
| 24 | 4287251 | Палец | 2 |
| 25 | 9738224 | Стойка | 1 |
| 26 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
