Гидроцилиндр ковша — HITACHI EX220-3

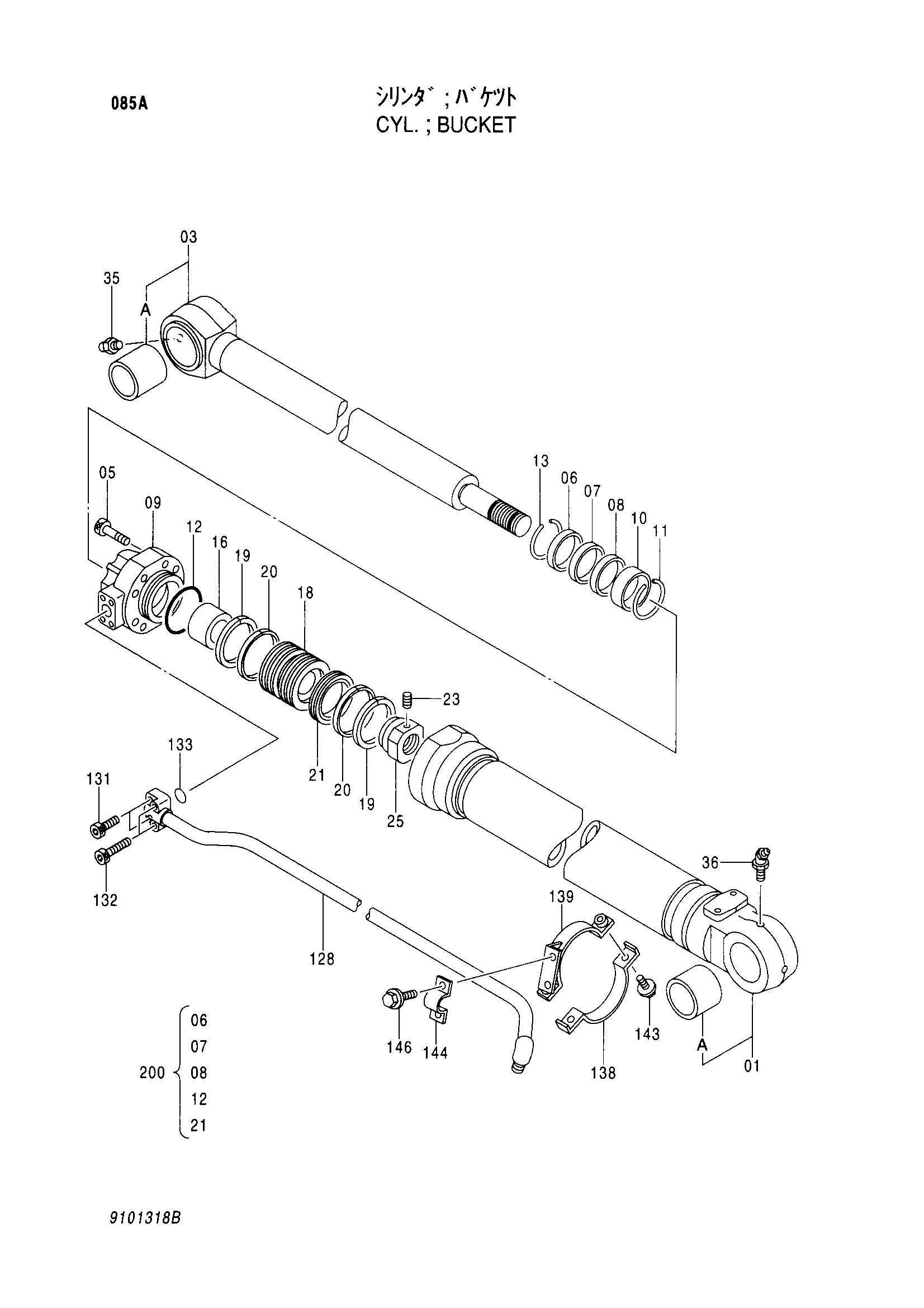

Заводская схема «Гидроцилиндр ковша» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9104176) | Гидроцилиндр ковша | 1 | |
| 9101318 замена: 9104176 | Гидроцилиндр ковша | 1 | |
| 01-36 | 9103462 | Гидроцилиндр.(пипелесс) | 1 |
| 01 | (9121234) | Труба гидроцилиндра | 1 |
| 01 | 7021848 замена: 9121234 | Труба гидроцилиндра | 1 |
| 01A | 3031788 | Втулка | 1 |
| 03 | 7021846 | Шток поршня | 1 |
| 03A | 3031789 | Втулка | 1 |
| 05 | M342280 | Болт с внутренним шестигранником | 8 |
| 06 | 4348174 | Пылезащитное уплотнение | 1 |
| 07 | 4253559 | Уплотнение | 1 |
| 08 | 4253561 | Кольцо | 1 |
| 09 | 1023340 | Головка гидроцилиндра | 1 |
| 10 | 4272960 | Втулка | 1 |
| 11 | 4272974 | Стопорное кольцо | 1 |
| 12 | 4253563 | Уплотнительное кольцо | 1 |
| 13 | 4373693 | Стопорное кольцо | 1 |
| 16 | 4253558 | Кольцо амортизатор | 1 |
| 18 | 3050116 | Поршень | 1 |
| 19 | 4168234 | Кольцо тефлон | 2 |
| 20 | 4253562 | Износостойкое кольцо | 2 |
| 21 | 4124860 замена: 4375665 | Уплотнительное кольцо | 1 |
| 21 | 4375665 | Уплотнительное кольцо | 1 |
| 23 | 4201806 | Установочный винт | 1 |
| 25 | 3050115 | Гайка | 1 |
| 35 | J75481 | Пресс-маслёнка | 1 |
| 36 | J75581 | Пресс-маслёнка | 1 |
| 128 | 8046951 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 2 |
| 132 | M341260 | Болт с внутренним шестигранником | 2 |
| 133 | A811035 | Уплотнительное кольцо | 1 |
| 138 | 3050114 | Хомут | 1 |
| 139 | 8046957 | Хомут | 1 |
| 143 | J011035 | Болт с шайбой | 2 |
| 144 | 4194152 | Хомут трубки | 1 |
| 146 | J011025 | Болт с шайбой | 2 |
| 200 | 9144508 замена: 9165336 | Комплект уплотнений | 1 |
| 200 | 9165336 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
