Крышка (1-6) — HITACHI EX220-3

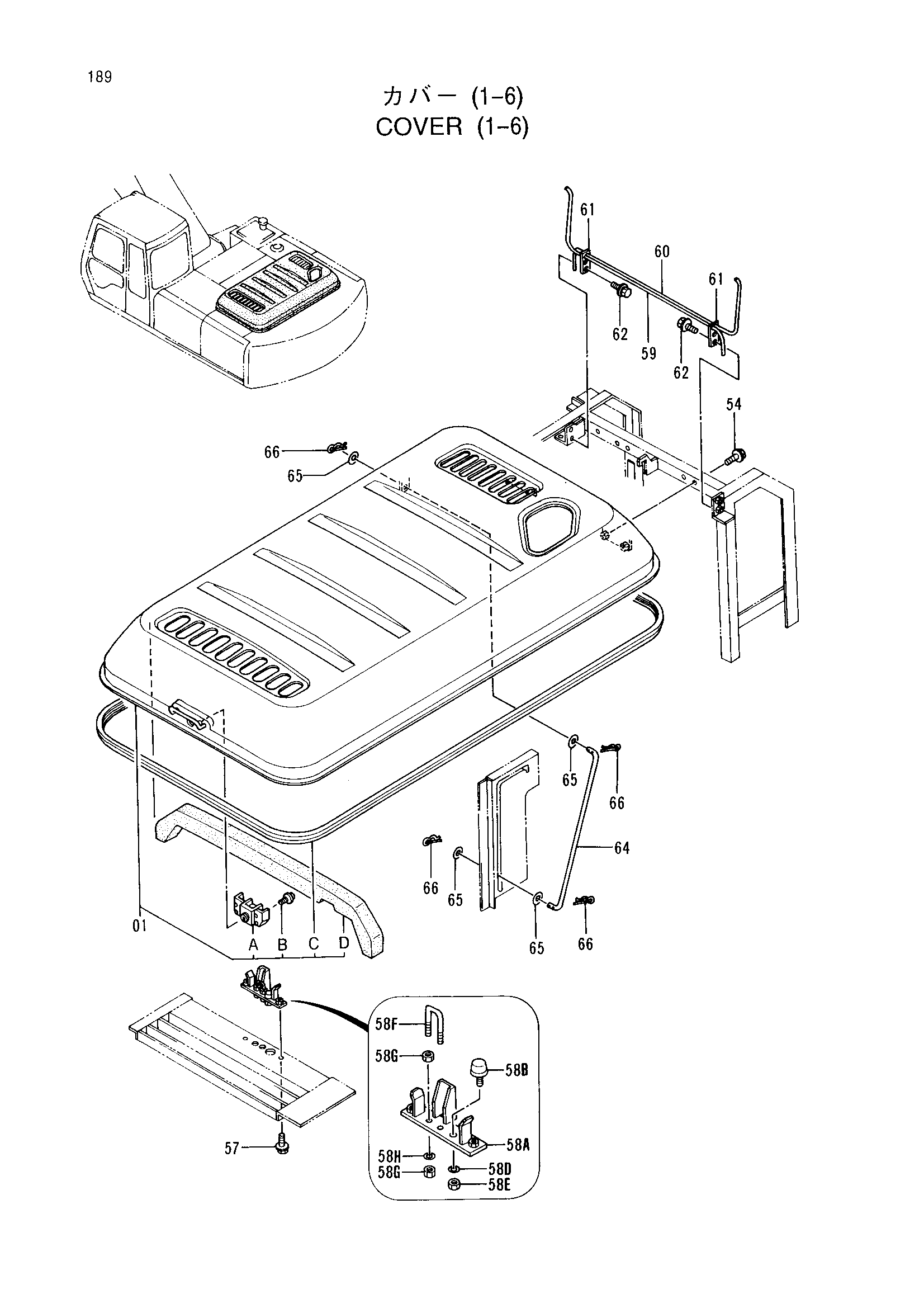

Заводская схема «Крышка (1-6)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5003289 | Крышка двигатель | 1 |
| 01A | 2031978 замена: 2038733 | Дверь блокировка (B) | 1 |
| 01A | 2038733 | Дверь блокировка (B) | 1 |
| 01B | J010614 | Болт с шайбой | 4 |
| 01C | 4278601 | Резиновая прокладка | 1 |
| 01D | 4320177 | Резиновая прокладка | 1 |
| 54 | J021030 | Болт с шайбой | 4 |
| 57 | J031030 | Болт с шайбой | 2 |
| 58A | 8053476 | Кронштейн | 1 |
| 58B | 4294508 | Ограничитель | 1 |
| 58D | A590910 | Пружинная шайба | 1 |
| 58E | J950010 | Гайка | 1 |
| 58F | 4280175 | U-образный болт | 1 |
| 58G | M500807 | Гайка | 4 |
| 58H | A590908 | Пружинная шайба | 2 |
| 59 | 3052305 | Штанга торсион | 1 |
| 60 | 3052306 | Штанга торсион | 1 |
| 61 | 4261669 | Кронштейн | 2 |
| 62 | J021030 | Болт с шайбой | 4 |
| 64 | 4262021 | Стойка | 1 |
| 65 | A590114 | Плоская шайба | 4 |
| 66 | 4022700 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
