Сиденье подвеска [STD] — HITACHI EX220-3

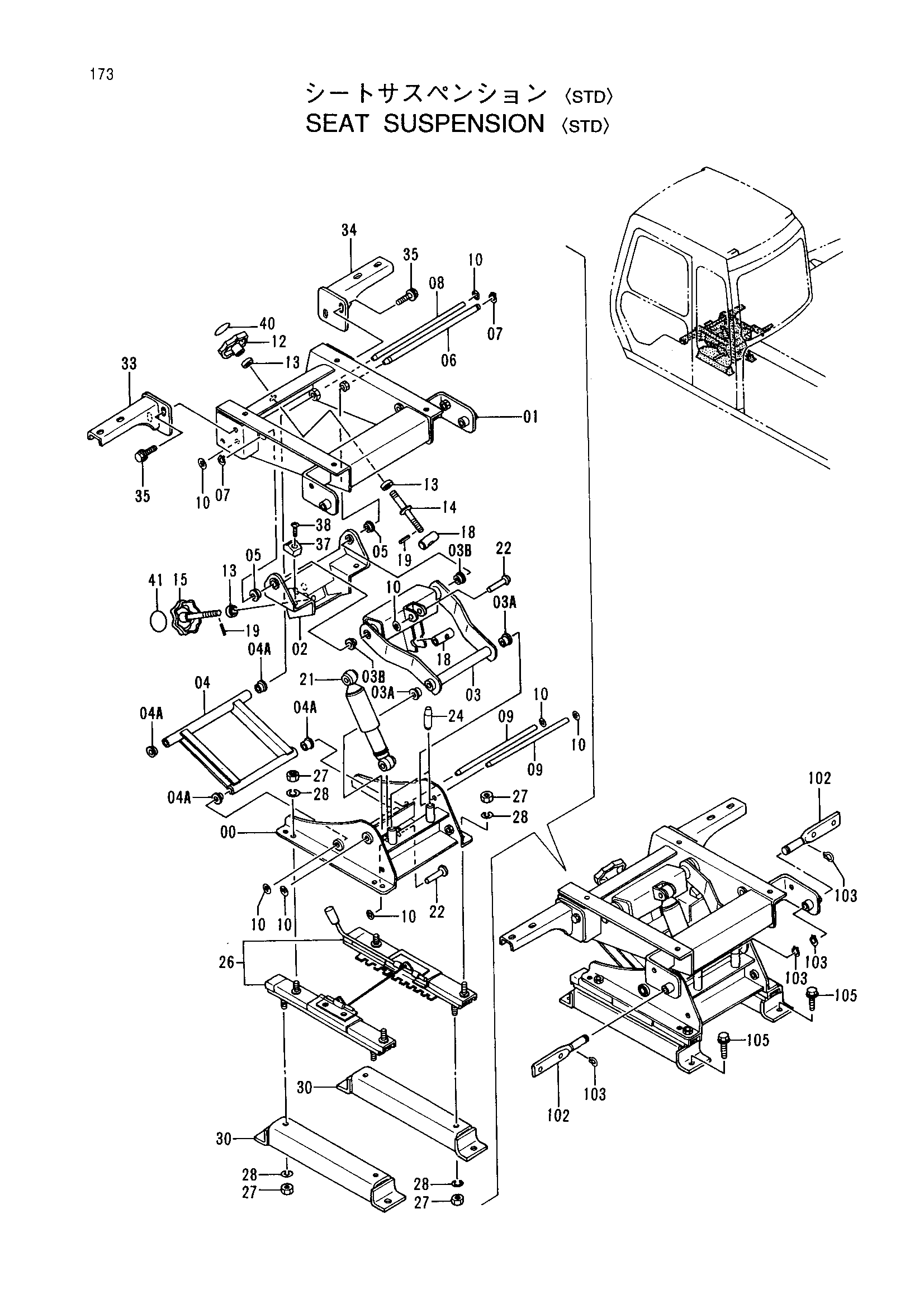

Заводская схема «Сиденье подвеска [STD]» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье подвеска [STD] HITACHI EX220-3](/catalog-drawings/3e/3e127c55-36af-42c6-a7c5-3663322ccdb7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-41 | 9129161 | Подвеска | 1 |
| 00 | 7027949 | Стойка | 1 |
| 01 | 6013889 | Стойка | 1 |
| 02 | 7027950 | Кронштейн | 1 |
| 03 | 8056366 | Тяга | 1 |
| 03A | 4331616 | Втулка | 2 |
| 03B | 4313811 | Втулка | 2 |
| 04 | 8057533 | Тяга | 1 |
| 04A | 4331616 | Втулка | 4 |
| 05 | 4313811 | Втулка | 2 |
| 06 | 4313809 | Палец | 1 |
| 07 | 991339 | Стопорное кольцо | 2 |
| 08 | 4322829 | Вал | 1 |
| 09 | 4322828 | Вал | 2 |
| 10 | 4315424 | Стопорное кольцо | 8 |
| 12 | 4322392 | Рукоятка в сборе | 1 |
| 13 | 950416 | Шариковый подшипник | 3 |
| 14 | 9741857 | Болт | 1 |
| 15 | 9741883 | Рукоятка | 1 |
| 18 | 4327179 | Палец | 2 |
| 19 | 4116300 | Пружинный штифт | 2 |
| 21 | 4327614 | Амортизатор | 1 |
| 22 | 4315423 | Заклёпка | 2 |
| 24 | 4315425 | Сутоппер резиновый | 2 |
| 26 | 4327108 | Ползун | 1 |
| 27 | J952010 | Гайка | 8 |
| 28 | A590910 | Пружинная шайба | 8 |
| 30 | 8058010 | Кронштейн | 2 |
| 33 | 8058180 | Кронштейн | 1 |
| 34 | 8058181 | Кронштейн | 1 |
| 35 | J021025 | Болт с шайбой | 4 |
| 37 | 4335253 | Ограничитель резиновый | 2 |
| 38 | M440616 | Винт | 2 |
| 40 | 4327935 | Информационная табличка | 1 |
| 41 | 4322386 | Уплотнение | 1 |
| 102 | 3064981 | Палец | 2 |
| 103 | D910536 | Стопорное кольцо | 4 |
| 105 | J011025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
