Кондиционер (2) — HITACHI EX220-3

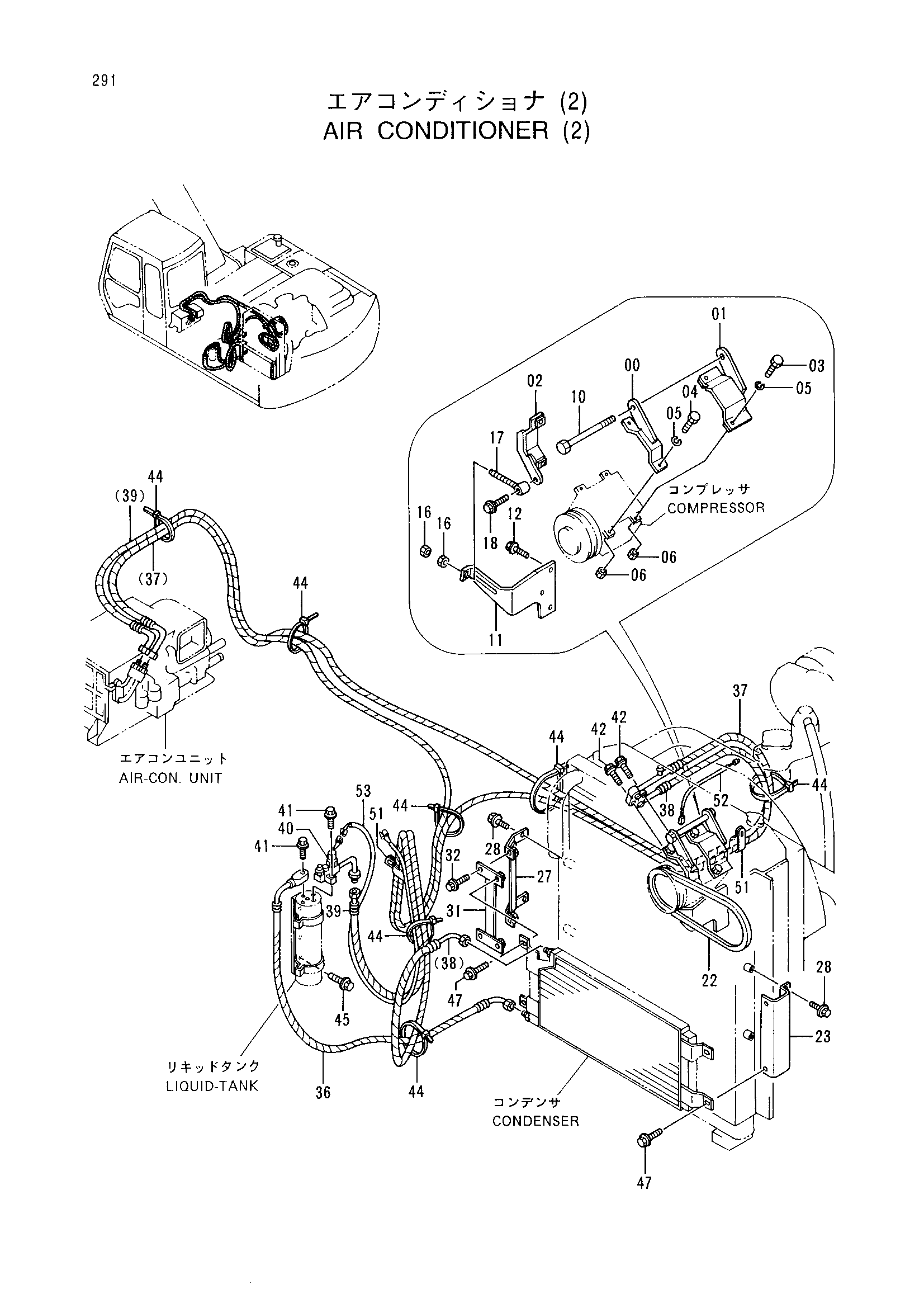

Заводская схема «Кондиционер (2)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9738291 | Кронштейн | 1 |
| 01 | 9735310 | Кронштейн | 1 |
| 02 | 9738558 | Кронштейн | 1 |
| 03 | J900800 | Болт | 2 |
| 04 | J900802 | Болт | 2 |
| 05 | A590908 | Пружинная шайба | 4 |
| 06 | M500807 | Гайка | 4 |
| 10 | 4264209 | Болт | 1 |
| 11 | 2032786 | Кронштейн | 1 |
| 12 | J011022 | Болт с шайбой | 3 |
| 16 | J952010 | Гайка | 2 |
| 17 | 9800676 | Болт | 1 |
| 18 | J010845 | Болт с шайбой | 1 |
| 22 | 4335288 | Ремень V | 1 |
| 23 | 9737368 | Кронштейн | 1 |
| 27 | 8053424 | Кронштейн | 1 |
| 28 | J021020 | Болт с шайбой | 4 |
| 31 | 8053425 | Кронштейн | 1 |
| 32 | J021025 | Болт с шайбой | 2 |
| 36 | 4341130 | Шланг | 1 |
| 37 | 4341334 | Шланг | 1 |
| 38 | 4341016 | Шланг | 1 |
| 39 | 4341295 | Шланг | 1 |
| 40 | 4341642 | Трубка | 1 |
| 41 | J020625 | Болт с шайбой | 2 |
| 42 | J020630 | Болт с шайбой | 2 |
| 44 | 4055312 | Ленточный зажим | 16 |
| 45 | J020620 | Болт с шайбой | 3 |
| 47 | J020820 | Болт с шайбой | 4 |
| 51 | 4192034 | Зажим | 2 |
| 52 | 4342850 | Жгут проводов | 1 |
| 53 | 4291673 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
