Пилотный трубопроводы (1-1) — HITACHI EX220-3

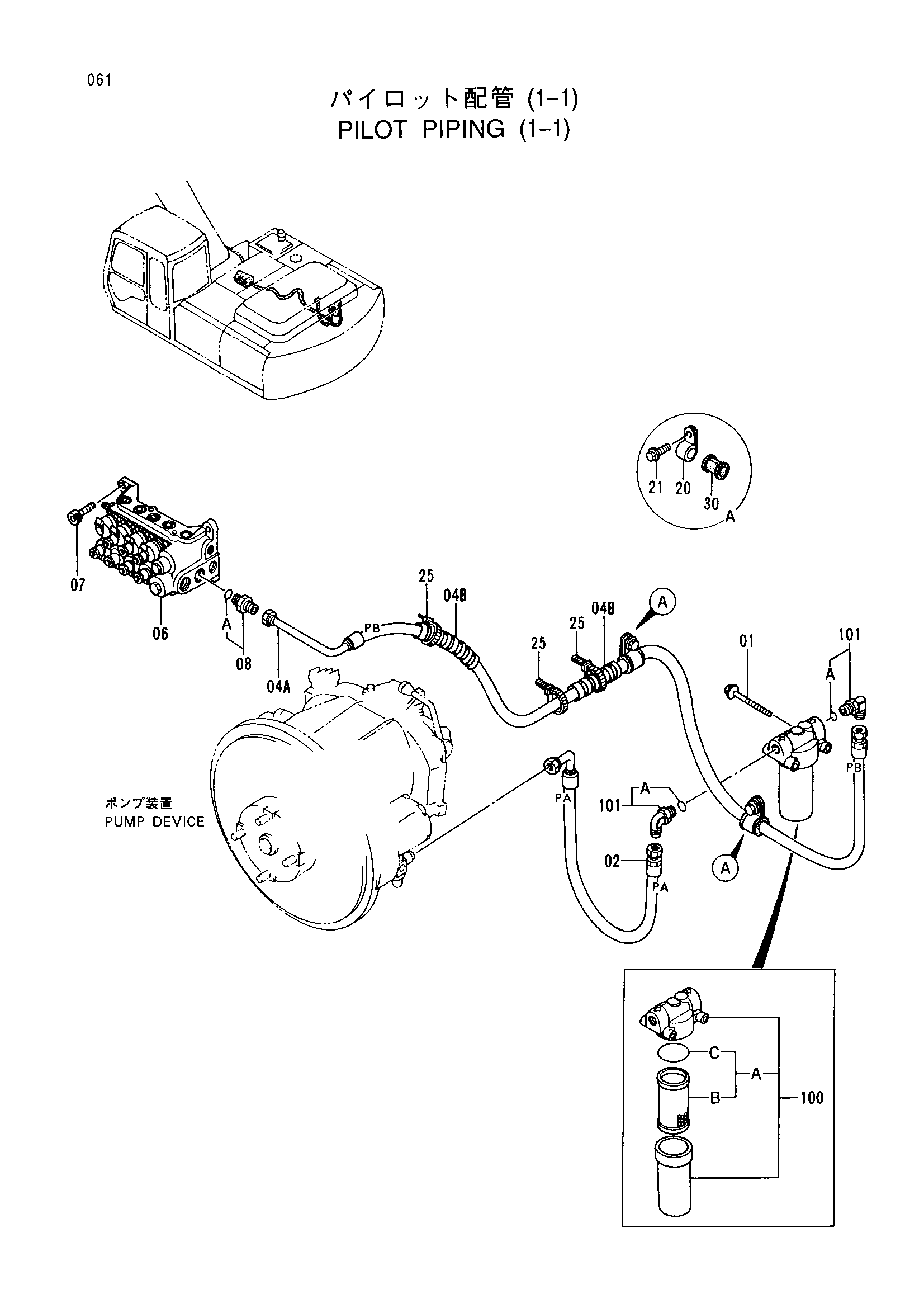

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011000 | Болт с шайбой | 2 |
| 02 | 4278411 | Шланг (PA) | 1 |
| 04A | 4287740 | Шланг (PB) | 1 |
| 04B | 4044420 | Защитный кожух | 2 |
| 06 | 4328003 | Электромагнитный клапан | 1 |
| 07 | M341025 | Болт с внутренним шестигранником | 3 |
| 08 | 4210361 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4190263 | Зажим | 2 |
| 21 | J011020 | Болт с шайбой | 2 |
| 25 | 4055312 | Ленточный зажим | 3 |
| 30 | 4316226 | Резиновая втулка | 2 |
| 100 | 4191300 | Масляный фильтр | 1 |
| 100A | 4207841 | Элемент масляный | 1 |
| 100B | 4191301 | Фильтрующий элемент | 1 |
| 100C | A811065 | Уплотнительное кольцо | 1 |
| 101 | 4154672 | Угловой штуцер | 2 |
| 101A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
