Рычаг управления (3) — HITACHI EX220-3

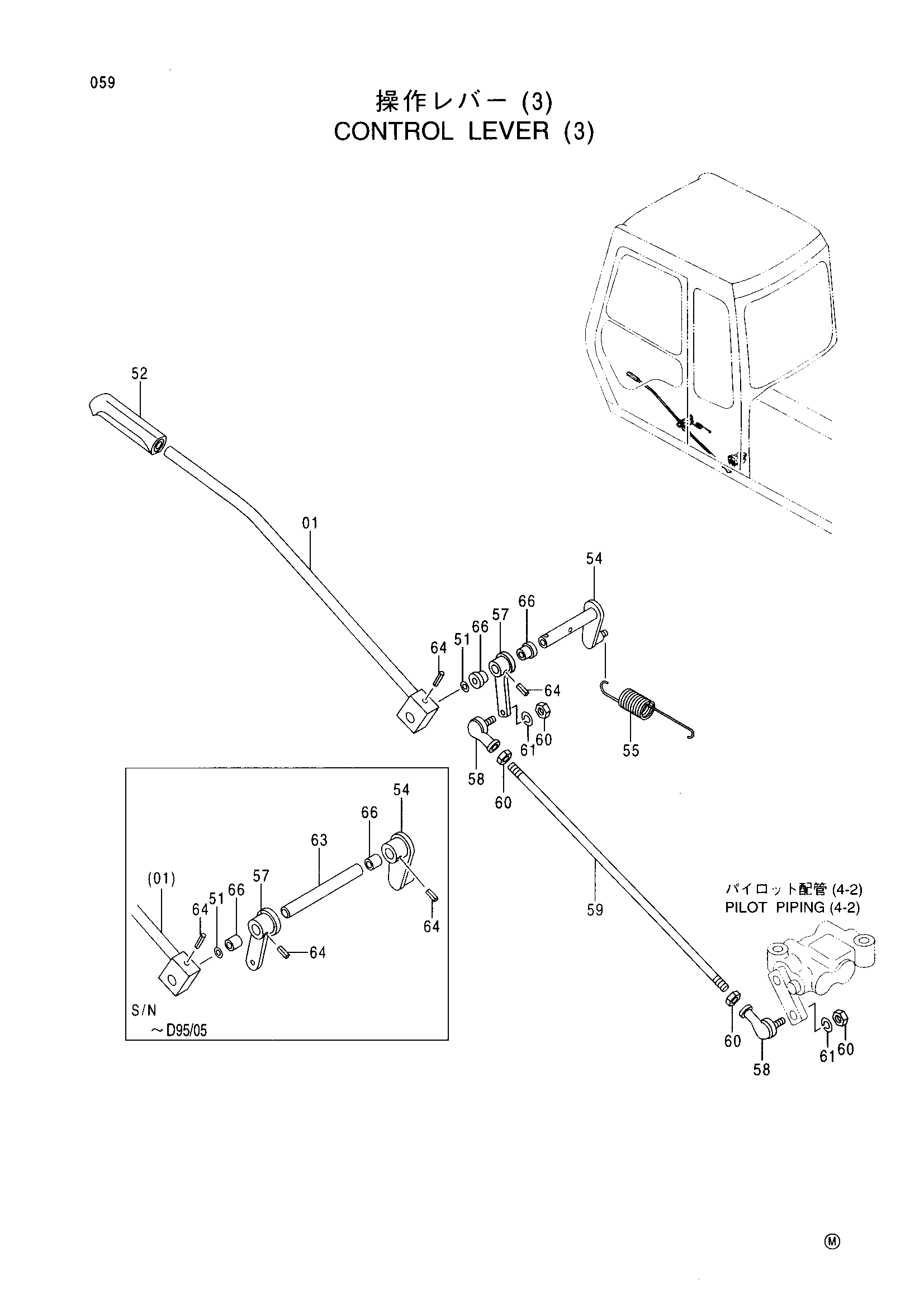

Заводская схема «Рычаг управления (3)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8050900 | Рычаг блокировка | 1 |
| 51 | A590116 | Плоская шайба | 1 |
| 52 | 3051611 | Рукоятка | 1 |
| 54 | 9738060 | Тяга | 1 |
| 54 | 9745041 | Тяга | 1 |
| 55 | 4189184 | Пружина растяжения | 1 |
| 57 | 9738059 | Тяга | 1 |
| 57 | 9743595 | Тяга | 1 |
| 58 | 4056018 | Шарнир | 2 |
| 59 | 4259591 | Шток | 1 |
| 60 | M500807 | Гайка | 4 |
| 61 | A590908 | Пружинная шайба | 2 |
| 63 | 4259592 | Палец | 1 |
| 64 | 4027427 | Пружинный штифт | 2 |
| 64 | 4027427 | Пружинный штифт | 3 |
| 66 | 4259767 | Втулка | 2 |
| 66 | 4341810 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
