Окно защита [USA] — HITACHI EX220-3

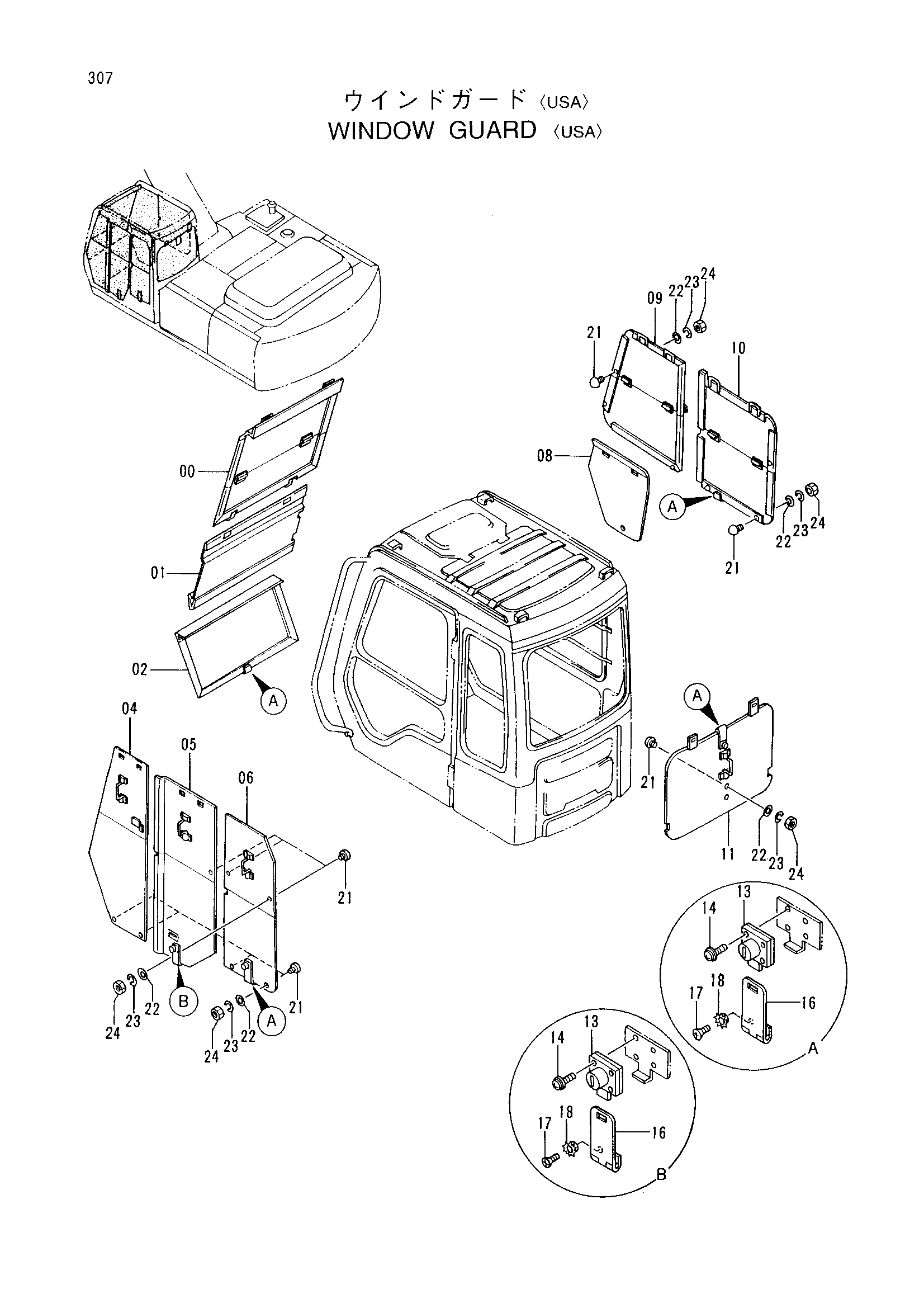

Заводская схема «Окно защита [USA]» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Окно защита [USA] HITACHI EX220-3](/catalog-drawings/cc/cc6b2cc2-0fc5-409a-b376-fa7b7c24e5b5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9115828 замена: 9148047 | Окно защита в сборе | 1 | |
| 9148047 | Окно защита в сборе | 1 | |
| 00 | 8053137 | Крышка | 1 |
| 01 | 8053138 | Крышка | 1 |
| 02 | 8053139 | Крышка | 1 |
| 04 | 8053140 | Крышка | 1 |
| 05 | 8054882 | Крышка | 1 |
| 06 | 8053142 | Крышка | 1 |
| 08 | 3059907 | Крышка | 1 |
| 09 | 8053143 | Крышка | 1 |
| 10 | 8053144 | Крышка | 1 |
| 11 | 7025516 | Крышка | 1 |
| 13 | 4207537 замена: 4361601 | Замок | 5 |
| 13 | 4361601 | Замок | 5 |
| 14 | J450520 | Винт с шайбой | 20 |
| 16 | 4207538 | Петля | 5 |
| 17 | M470510 | Винт | 10 |
| 18 | 4107762 | Шайба | 10 |
| 21 | 9738682 | Ограничитель резиновый | 16 |
| 22 | A590105 | Плоская шайба | 16 |
| 23 | A590905 | Пружинная шайба | 16 |
| 24 | M500504 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
