Машина отопитель детали — HITACHI EX220-3

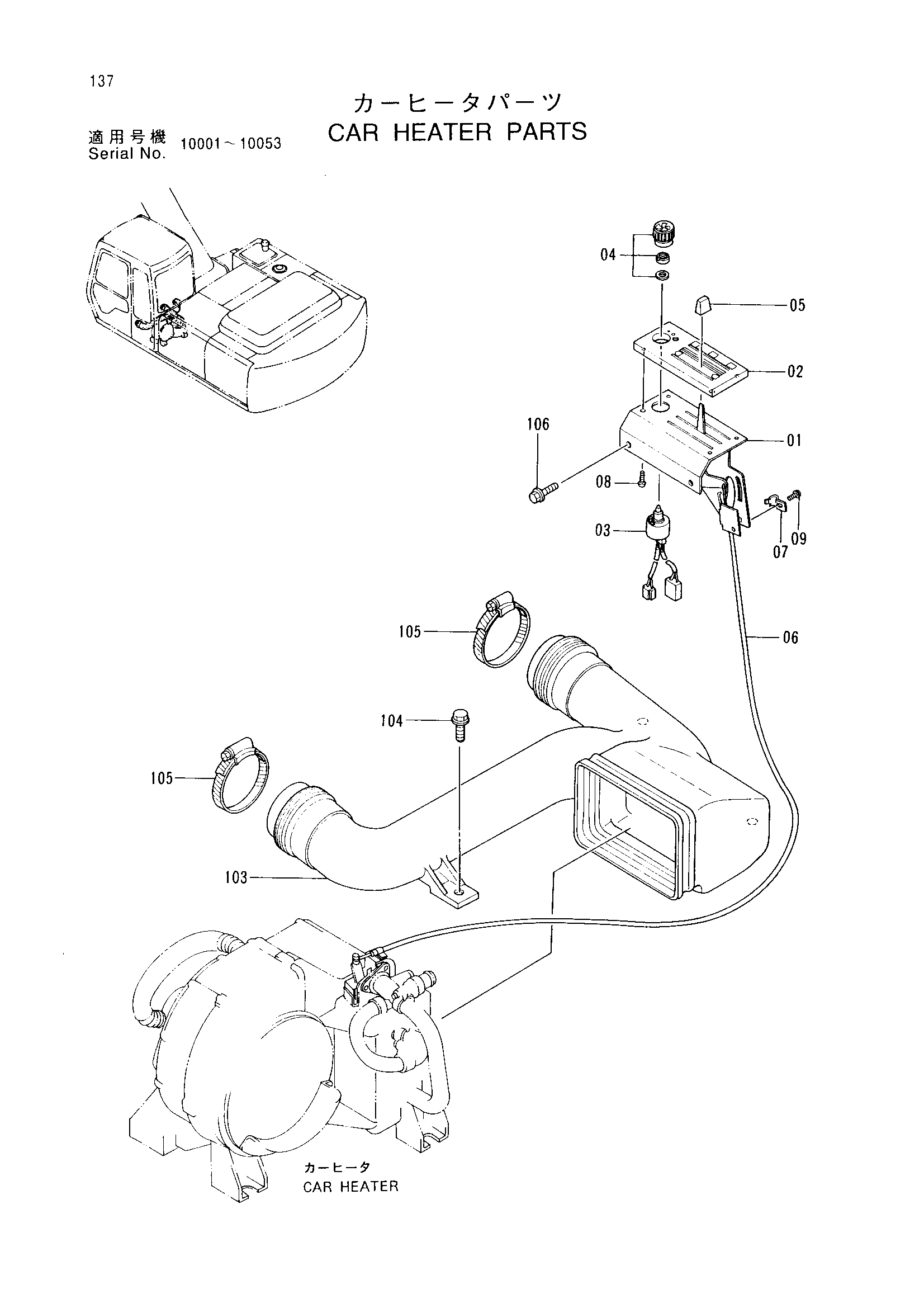

Заводская схема «Машина отопитель детали» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4295523 | Кронштейн | 1 |
| 01-09 | 4266753 | Контроллер в сборе | 1 |
| 02 | 4295524 замена: 4351523 | Панель управление | 1 |
| 03 | 4295525 замена: 4351468 | Выключатель | 1 |
| 04 | 4295528 замена: 4351519 | Ручка | 1 |
| 04 | 4295528 замена: 4351520 | Ручка | 1 |
| 04 | 4295528 замена: 4351521 | Ручка | 1 |
| 04 | 4295528 замена: 4351525 | Ручка | 1 |
| 05 | 4295529 замена: 4351522 | Ручка | 1 |
| 06 | 4295530 замена: 4352935 | Провод | 1 |
| 07 | 4295531 замена: 4351482 | Хомут | 1 |
| 08 | 4296801 | Винт | 4 |
| 09 | J460412 замена: J450412 | Винт с шайбой | 1 |
| 103 | 4263177 | Воздуховод отопитель | 1 |
| 104 | J021030 | Болт с шайбой | 3 |
| 105 | 4504491 | Хомут шланга | 2 |
| 106 | J010820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
