Механизм поворота — HITACHI EX220-3

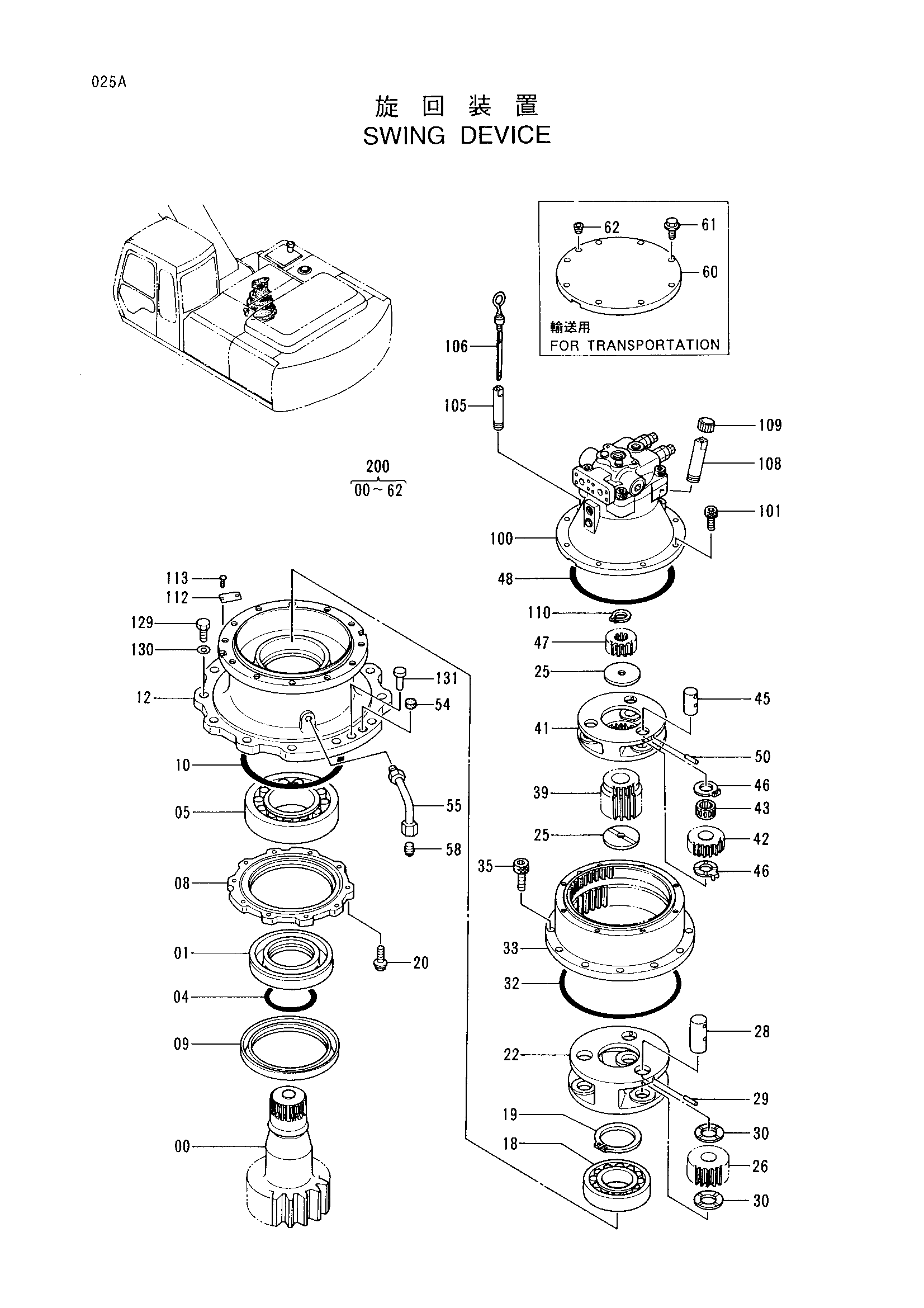

Заводская схема «Механизм поворота» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2028849 | Вал проп. | 1 |
| 01 | 4253309 | Втулка | 1 |
| 04 | A810130 замена: A811130 | Уплотнительное кольцо | 1 |
| 04 | A811130 | Уплотнительное кольцо | 1 |
| 05 | 4252834 | Подшипник. спх.рол. | 1 |
| 08 | 3060561 | Крышка | 1 |
| 09 | 4253308 | Масляное уплотнение | 1 |
| 10 | 4247590 | Уплотнительное кольцо | 1 |
| 12 | 1017263 | Корпус | 1 |
| 18 | 4504706 | Подшипник. спх.рол. | 1 |
| 19 | 942480 | Стопорное кольцо | 1 |
| 20 | J011240 | Болт с шайбой | 10 |
| 22 | 1014562 | Водило | 1 |
| 25 | 4187590 | Упорная пластина | 2 |
| 26 | 9734089 замена: 9744934 | Планетарная шестерня | 3 |
| 26 | 9744934 | Планетарная шестерня | 3 |
| 28 | 4253311 | Палец | 3 |
| 29 | 986954 | Пружинный штифт | 3 |
| 30 | 4266934 | Упорная пластина | 6 |
| 32 | 4203188 | Уплотнительное кольцо | 1 |
| 33 | 1014483 | Коронная шестерня | 1 |
| 35 | M341850 | Болт с внутренним шестигранником | 12 |
| 39 | 3050047 | Солнечная шестерня | 1 |
| 41 | 1014563 | Водило | 1 |
| 42 | 3050050 | Планетарная шестерня | 3 |
| 43 | 4183108 замена: 4354748 | Игольчатый подшипник | 3 |
| 43 | 4354748 | Игольчатый подшипник | 3 |
| 45 | 4246249 | Палец | 3 |
| 46 | 4269482 | Упорная пластина | 6 |
| 47 | 3050046 | Солнечная шестерня | 1 |
| 48 | 4252835 | Уплотнительное кольцо | 1 |
| 50 | 4144020 | Пружинный штифт | 3 |
| 54 | 431578 | Пробка | 2 |
| 55 | 8050212 | Трубка | 1 |
| 58 | 94-2013 | Пробка | 1 |
| 60 | 8053415 | Крышка | 1 |
| 61 | J011255 | Болт с шайбой | 8 |
| 62 | 94-2011 | Пробка | 1 |
| 100 | 4255503 | Гидромотор | 1 |
| 101 | M341228 | Болт с внутренним шестигранником | 8 |
| 105 | 4264452 | Трубка | 1 |
| 106 | 3053451 замена: 3074223 | Указатель уровня | 1 |
| 106 | 3074223 | Указатель уровня | 1 |
| 108 | 4262343 | Трубка | 1 |
| 109 | 4298572 замена: 4343365 | Колпачок | 1 |
| 109 | 4343365 | Колпачок | 1 |
| 110 | 991342 | Стопорное кольцо | 1 |
| 112 | 3053093 | Информационная табличка | 1 |
| 113 | M492564 | Приводной винт | 2 |
| 129 | J932270 | Болт | 12 |
| 130 | 4089822 | Шайба | 12 |
| 131 | 4080398 замена: 4390656 | Установочный штифт | 2 |
| 131 | 4390656 | Установочный штифт | 2 |
| 200 | 9111267 | Механизм поворота(без гидромотор) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
