Пилотный трубопроводы (гидромолот и гидроножницы) — HITACHI EX220-3

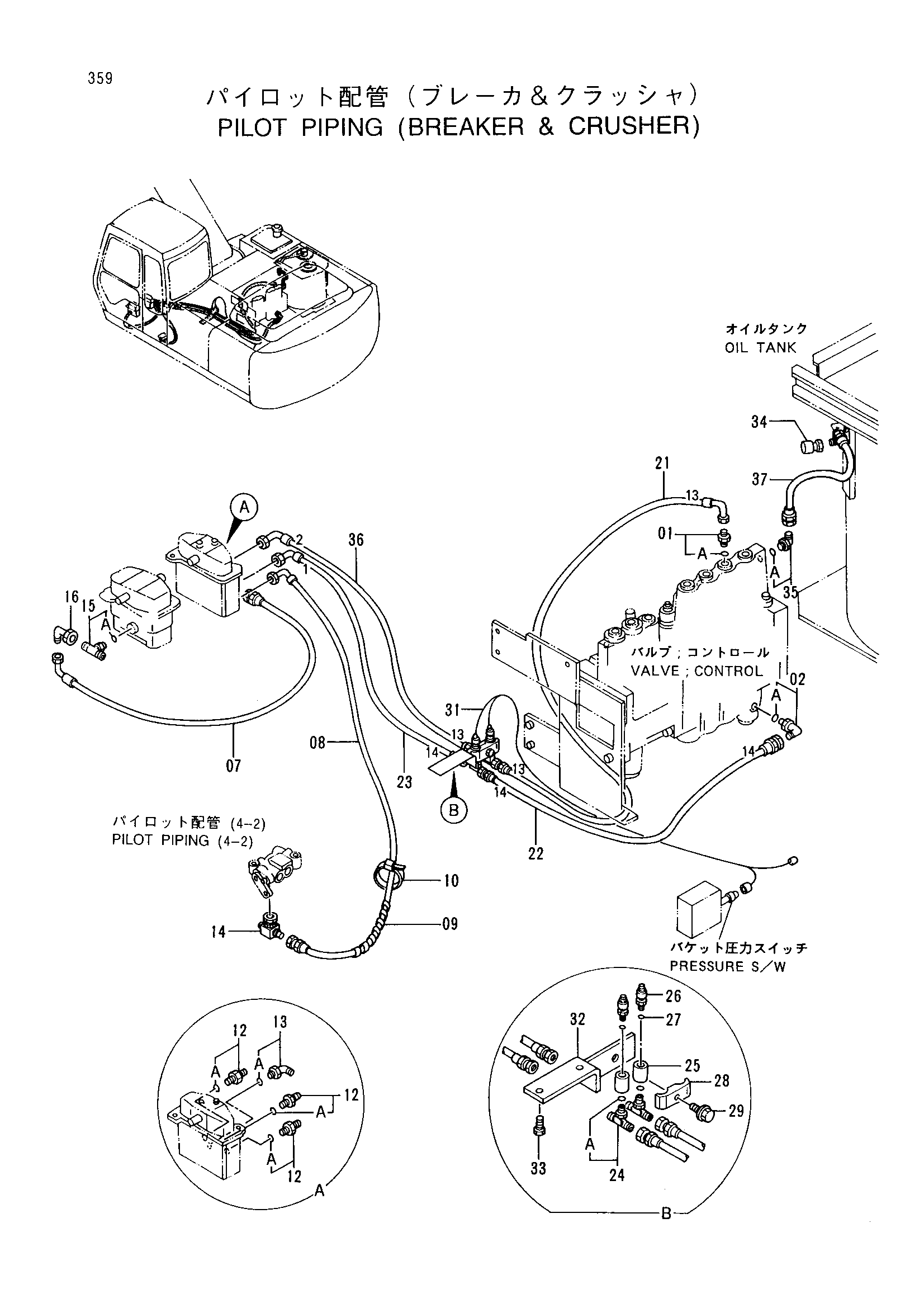

Заводская схема «Пилотный трубопроводы (гидромолот и гидроножницы)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4154671 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4210341 | Нейлоновый шланг | 1 |
| 08 | 4210340 | Нейлоновый шланг | 1 |
| 09 | 4133527 | Защитный кожух | 4 |
| 10 | 4121859 | Ленточный зажим | 4 |
| 12 | 4200467 | Адаптер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4226236 | Унион S | 1 |
| 15 | 4208473 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4239976 | Унион S | 1 |
| 21 | 4303104 | Нейлоновый шланг (13) | 1 |
| 22 | 4303105 | Нейлоновый шланг (14) | 1 |
| 23 | 4310582 | Нейлоновый шланг (14-1) | 1 |
| 24 | 4208472 | Тройник | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4294660 | Разъём | 2 |
| 26 | 4254563 | Датчик давления | 2 |
| 27 | 4506408 | Уплотнительное кольцо | 2 |
| 28 | 4189859 | Хомут | 1 |
| 29 | J011260 | Болт с шайбой | 1 |
| 31 | 4294677 | Жгут проводов | 1 |
| 32 | 9742884 | Кронштейн | 1 |
| 33 | J020825 | Болт с шайбой | 2 |
| 34 | 4177307 | Унион | 1 |
| 35 | 4154670 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4311183 | Нейлоновый шланг (13-2) | 1 |
| 37 | 4250856 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
