Пилотный трубопроводы (1-2)[STD] — HITACHI EX220-3
Заводская схема «Пилотный трубопроводы (1-2)[STD]» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

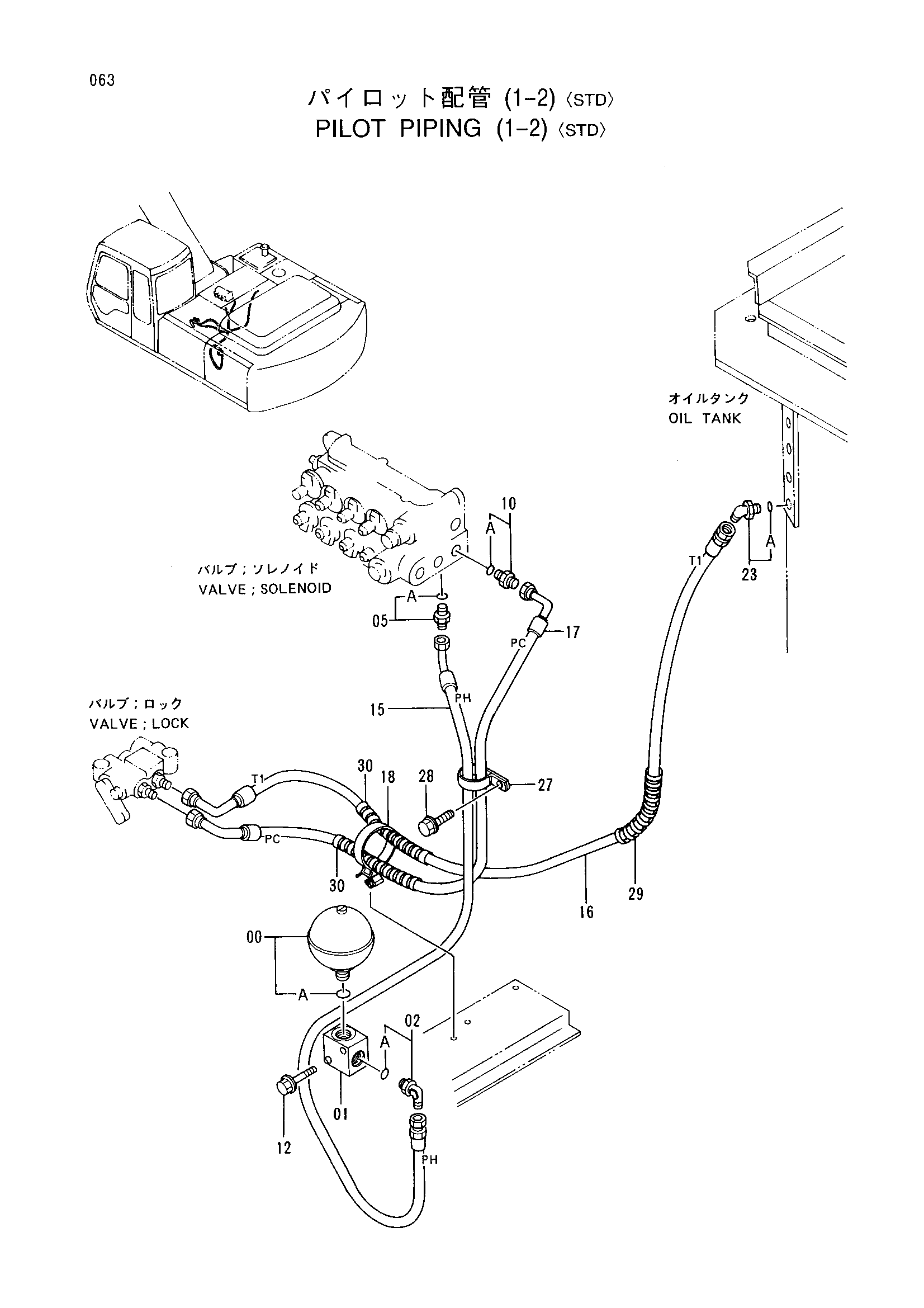

![Схема Пилотный трубопроводы (1-2)[STD] HITACHI EX220-3](/catalog-drawings/b4/b4a4bebb-ca84-4ed9-95e1-027df5e150f7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195978 | Гидроаккумулятор | 1 |
| 00A | 954493 | Уплотнительное кольцо | 1 |
| 01 | 3036998 | Блок | 1 |
| 02 | 4154670 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200465 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | J011060 | Болт с шайбой | 2 |
| 15 | 4263617 | Шланг (PH) | 1 |
| 16 | 4306885 | Нейлоновый шланг (T1) | 1 |
| 17 | 4306886 | Шланг (PC) | 1 |
| 18 | 4259220 | Зажим | 1 |
| 23 | 4154671 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4190264 | Зажим | 1 |
| 28 | J011020 | Болт с шайбой | 1 |
| 29 | 4133527 | Защитный кожух | 1 |
| 30 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
