Рама — HITACHI EX220-3

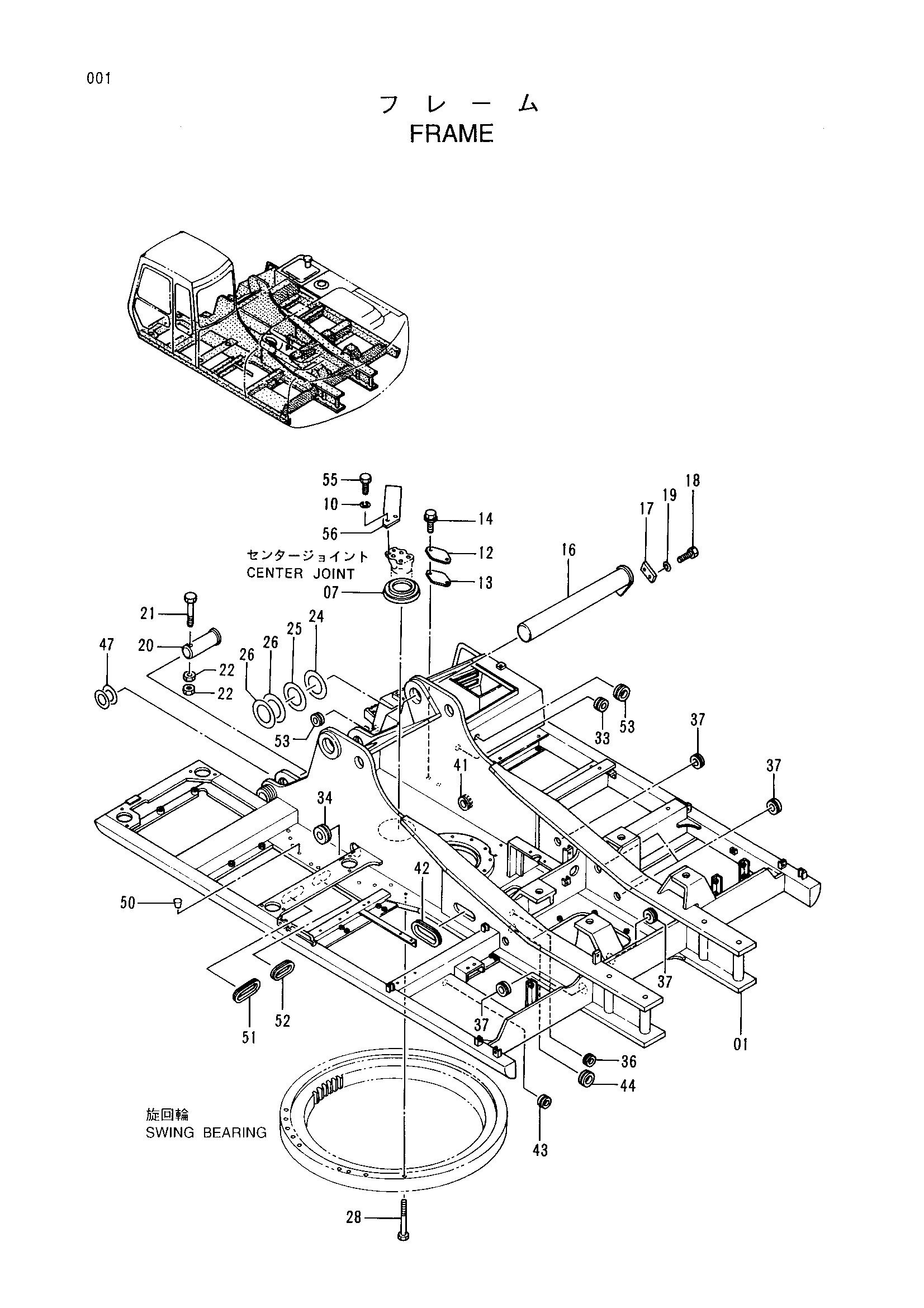

Заводская схема «Рама» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004223 | Рама основной | 1 |
| 07 | 4258592 | Крышка боот | 1 |
| 10 | A590914 | Пружинная шайба | 2 |
| 12 | 4255799 | Крышка | 1 |
| 13 | 4161735 | Манжета | 1 |
| 14 | J021025 | Болт с шайбой | 2 |
| 16 | 8047037 | Палец | 1 |
| 17 | 4199833 | Пластина | 1 |
| 18 | J932045 | Болт | 2 |
| 19 | A590920 | Пружинная шайба | 2 |
| 20 | 3038442 | Палец | 2 |
| 21 | M222004 | Болт | 2 |
| 22 | J951020 | Гайка | 4 |
| 24 | 4144511 | Регулировочная шайба 3.2 | 1 |
| 25 | 4144512 | Регулировочная шайба 2.3 | 1 |
| 26 | 4144513 | Регулировочная шайба 1.2 | 2 |
| 28 | J932203 | Болт | 30 |
| 33 | 94-2816 | Резиновая втулка | 1 |
| 34 | 4191977 | Резиновая втулка | 1 |
| 36 | 4255530 | Резиновая втулка | 1 |
| 37 | 4201749 | Резиновая втулка | 5 |
| 41 | 4257181 | Резиновая втулка | 1 |
| 42 | 4252218 | Резиновая втулка | 1 |
| 43 | 4209294 | Резиновая втулка | 1 |
| 44 | 4201986 | Резиновая втулка | 1 |
| 47 | 4101281 | Регулировочная шайба 1.2 | 4 |
| 50 | 431578 | Пробка | 6 |
| 51 | 4319252 | Резиновая втулка | 1 |
| 52 | 4319253 | Резиновая втулка | 1 |
| 53 | 4276215 | Резиновая втулка | 2 |
| 55 | J901435 | Болт | 2 |
| 56 | 4274282 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
