Пилотный трубопроводы (5-2)[USA] — HITACHI EX220-3
Заводская схема «Пилотный трубопроводы (5-2)[USA]» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

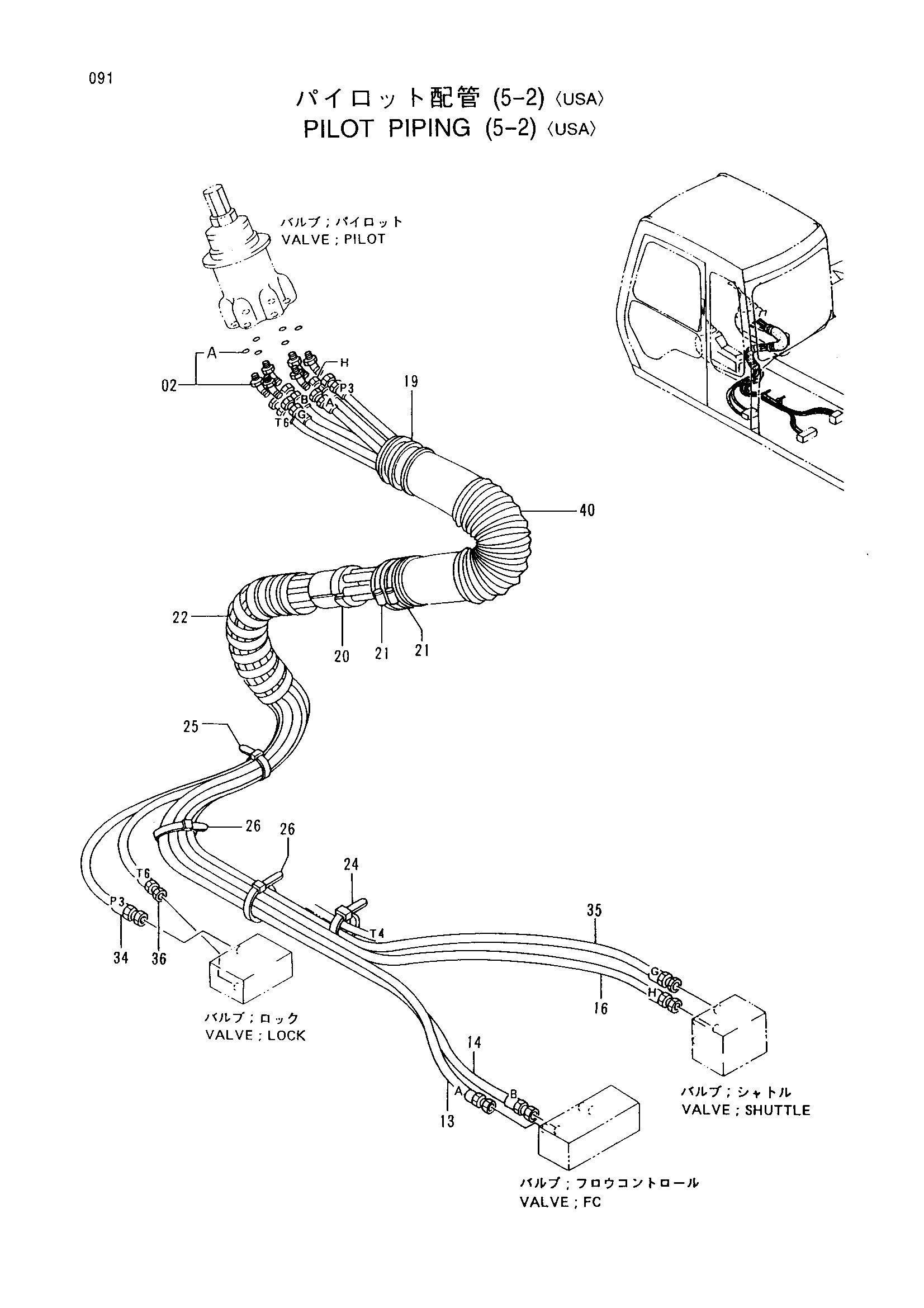

![Схема Пилотный трубопроводы (5-2)[USA] HITACHI EX220-3](/catalog-drawings/04/040d65ff-e259-4c70-b0b5-013ddb653e74.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4286916 | Угловой штуцер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4315874 | Шланг (A) | 1 |
| 14 | 4316003 | Шланг (B) | 1 |
| 16 | 4316004 | Шланг (H) | 1 |
| 19 | 4333133 | Шланг | 1 |
| 20 | 3056040 | Ограничитель | 1 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 4044420 | Защитный кожух | 1 |
| 24 | 4055311 | Ленточный зажим | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4121859 | Ленточный зажим | 2 |
| 34 | 4304409 | Шланг (P3) | 1 |
| 35 | 4316005 | Шланг (G) | 1 |
| 36 | 4316007 | Шланг (T6) | 1 |
| 40 | 4329965 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
