Рукоять <тип 18> — HITACHI EX220-3

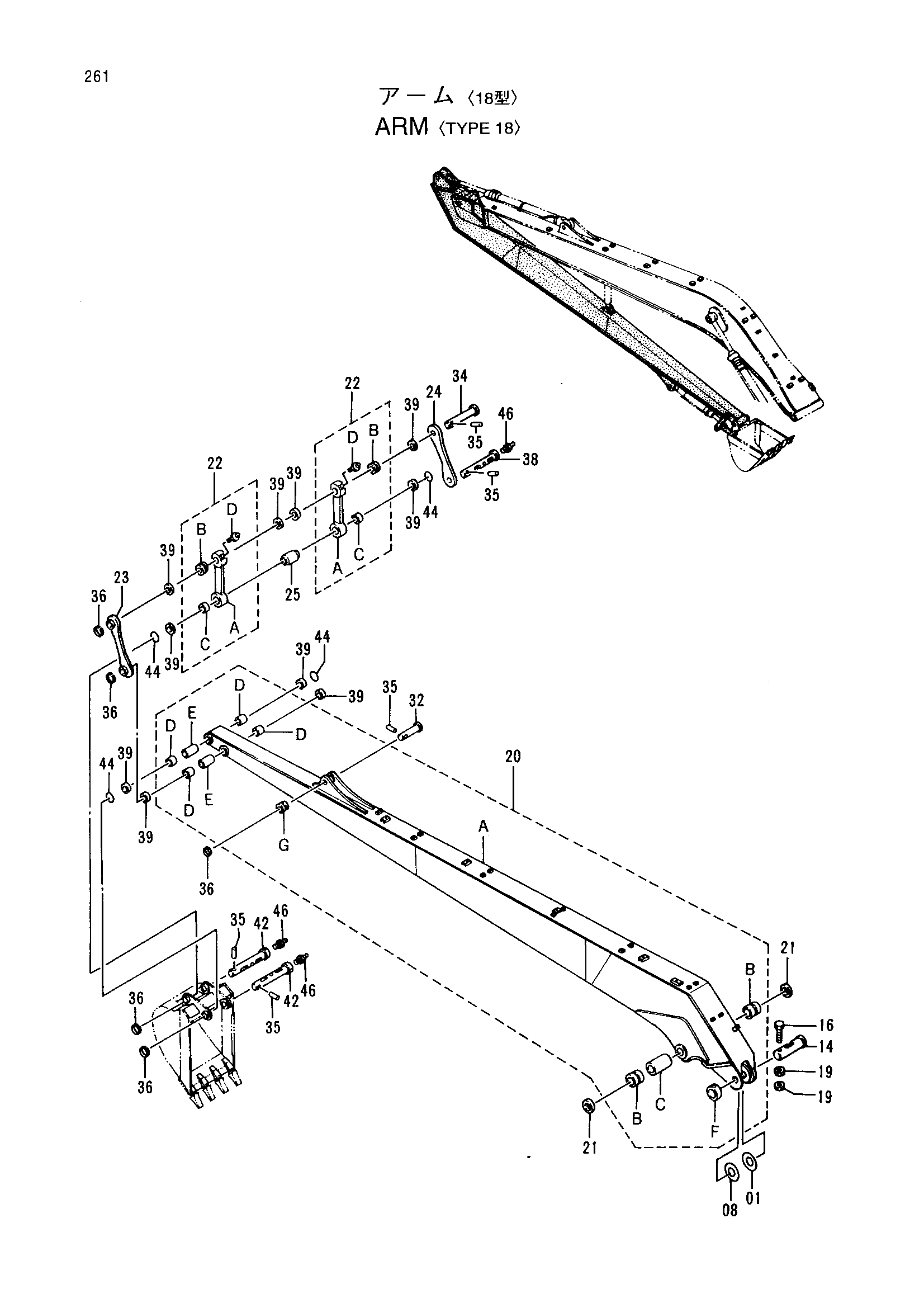

Заводская схема «Рукоять <тип 18>» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4101281 | Регулировочная шайба 1.2 | 1 |
| 08 | 4142950 | Регулировочная шайба 2.3 | 1 |
| 14 | 3060340 | Палец | 1 |
| 16 | M222004 | Болт | 1 |
| 19 | J951020 | Гайка | 2 |
| 20 | 7025575 | Рукоять в сборе | 1 |
| 20A | 5003537 | Рукоять | 1 |
| 20B | 3061371 | Втулка | 2 |
| 20C | 4293418 | Проставка | 1 |
| 20D | 4196558 | Втулка | 4 |
| 20E | 4287248 | Трубка | 2 |
| 20F | 4067720 | Ограничитель | 1 |
| 20G | 4197033 | Ограничитель | 1 |
| 21 | 4074008 | Пылезащитное уплотнение | 2 |
| 22 | 8052470 | Тяга в сборе | 2 |
| 22A | 8052469 | Тяга | 1 |
| 22B | 4196557 | Втулка | 1 |
| 22C | 4196558 | Втулка | 1 |
| 22D | J75481 | Пресс-маслёнка | 1 |
| 23 | 9738223 | Тяга | 1 |
| 24 | 4287250 | Тяга | 1 |
| 25 | 4287249 | Проставка | 1 |
| 32 | 3037078 | Палец | 1 |
| 34 | 3058762 | Палец | 1 |
| 35 | 4065689 | Палец | 5 |
| 36 | 4065688 | Кольцо | 5 |
| 38 | 3058763 | Палец | 1 |
| 39 | 4065687 | Пылезащитное уплотнение | 10 |
| 42 | 3058761 | Палец | 2 |
| 44 | 4066923 | Уплотнительное кольцо | 4 |
| 46 | J75481 | Пресс-маслёнка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
