Электрооборудование (3-2) — HITACHI EX220-3

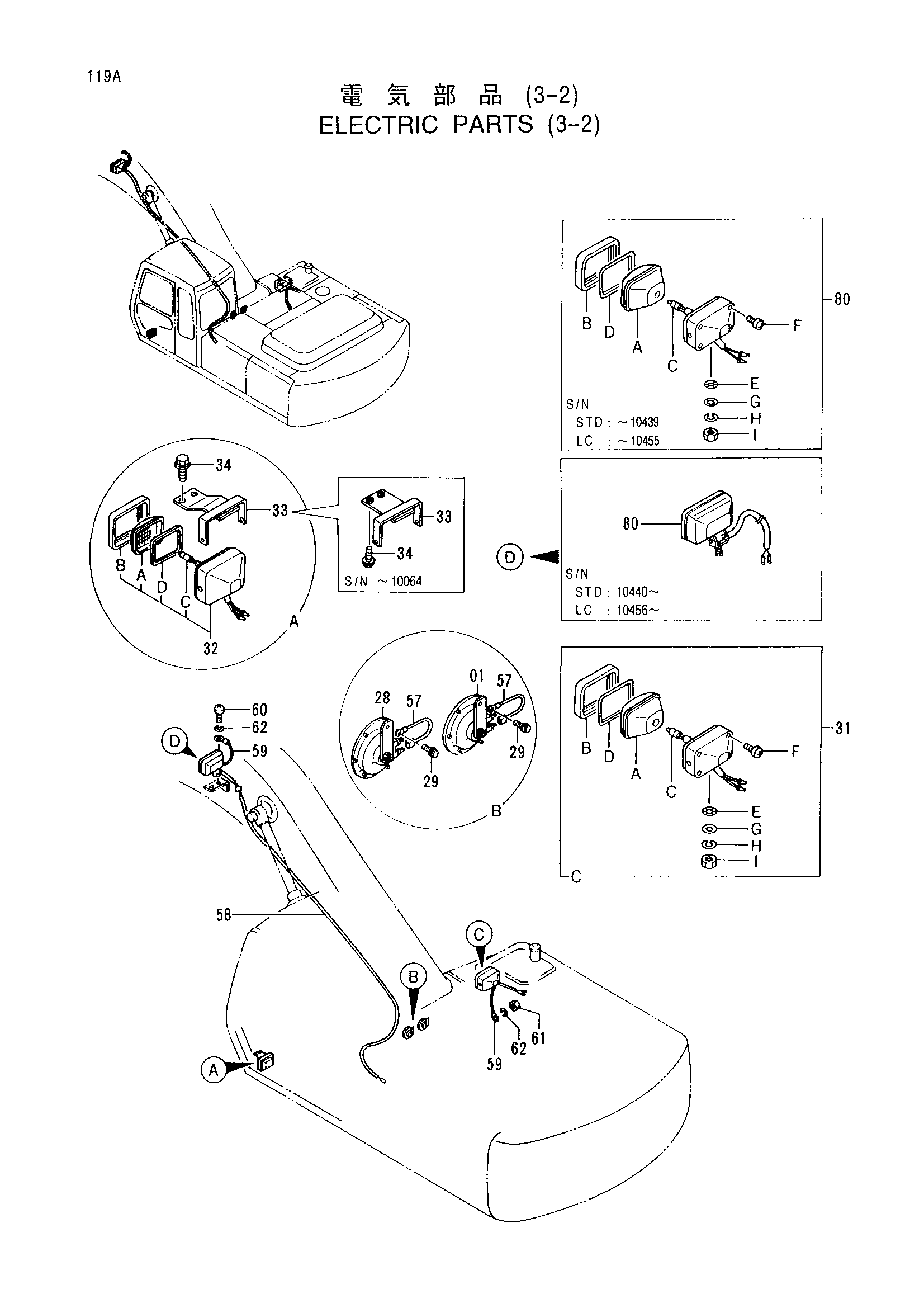

Заводская схема «Электрооборудование (3-2)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198638 | Звуковой сигнал (HI) | 1 |
| 28 | 4198639 | Звуковой сигнал (LO) | 1 |
| 29 | J020825 | Болт с шайбой | 2 |
| 31 | 4326800 | Фонарь головка в сборе | 1 |
| 31 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 31A | 4326801 | Ленс блок | 1 |
| 31B | 4326802 | Рама | 1 |
| 31C | 4285648 | Лампа | 1 |
| 31D | 4326803 | Прокладка | 1 |
| 31E | 4307026 | Шайба | 1 |
| 31F | 4307027 | Винт | 1 |
| 31G | A590114 | Шайба | 1 |
| 31H | A590914 | Пружинная шайба | 1 |
| 31I | J952014 | Гайка | 1 |
| 32 | 4274478 | Фара | 1 |
| 32A | 4285646 | Рассеиватель | 1 |
| 32B | 4285647 | Обод | 1 |
| 32C | 4285648 | Лампа | 1 |
| 32D | 4288342 | Прокладка | 1 |
| 33 | 8051250 | Кронштейн | 1 |
| 33 | 8061439 | Кронштейн | 1 |
| 34 | J011025 | Болт с шайбой | 2 |
| 57 | 4254603 | Жгут проводов провод(звуковой сигнал масса) | 2 |
| 58 | 4261623 | Жгут проводов провод(стрела освещение) | 1 |
| 59 | 4254604 | Жгут проводов провод(освещение масса) | 2 |
| 60 | M430613 | Винт | 1 |
| 61 | M500605 | Гайка | 1 |
| 62 | A590906 | Пружинная шайба | 2 |
| 80 | 4326800 | Фара | 1 |
| 80 | 4326800 | Фара | 1 |
| 80 | 4336570 замена: 4326800 | Фара | 1 |
| 80 | 4336570 | Фара | 1 |
| 80 | 4363932 | Фара | 1 |
| 80 | 4363932 | Фара | 1 |
| 80A | 4326801 | Ленс блок | 1 |
| 80A | 4326801 | Ленс блок | 1 |
| 80B | 4326802 | Рама | 1 |
| 80B | 4326802 | Рама | 1 |
| 80C | 4285648 | Лампа | 1 |
| 80C | 4285648 | Лампа | 1 |
| 80D | 4326803 | Прокладка | 1 |
| 80D | 4326803 | Прокладка | 1 |
| 80E | 4307026 | Шайба | 1 |
| 80E | 4307026 | Шайба | 1 |
| 80F | 4307027 | Винт | 1 |
| 80F | 4307027 | Винт | 1 |
| 80G | A590114 | Плоская шайба | 1 |
| 80G | A590114 | Плоская шайба | 1 |
| 80H | A590914 | Пружинная шайба | 1 |
| 80H | A590914 | Пружинная шайба | 1 |
| 80I | J952014 | Гайка | 1 |
| 80I | J952014 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
