Масляный радиатор трубопроводы (4) — HITACHI EX220-3

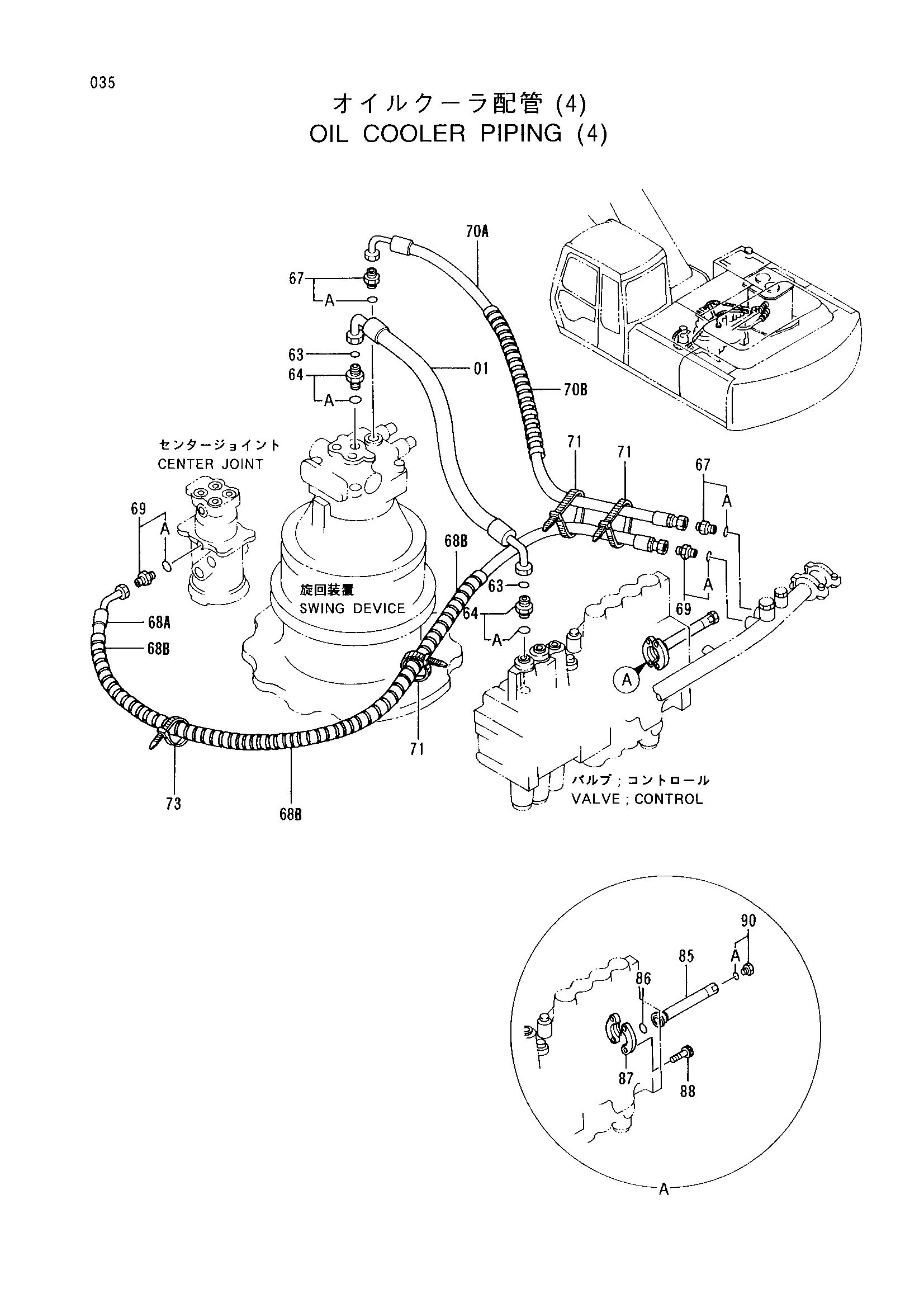

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4280890 | Шланг | 1 |
| 63 | 4187308 | Уплотнительное кольцо | 2 |
| 64 | 4189619 | Адаптер | 2 |
| 64A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | 4200466 | Адаптер | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68A | 4247344 | Нейлоновый шланг | 1 |
| 68B | 4044420 | Защитный кожух | 3 |
| 69 | 4221290 | Адаптер | 2 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70A | 4277867 | Нейлоновый шланг | 1 |
| 70B | 4133527 | Защитный кожух | 1 |
| 71 | 4055312 | Ленточный зажим | 3 |
| 73 | 4121859 | Ленточный зажим | 1 |
| 85 | 9739709 | Трубка | 1 |
| 86 | 971489 | Уплотнительное кольцо | 1 |
| 87 | 4506459 | Разъёмный фланец | 2 |
| 88 | M341036 | Болт с внутренним шестигранником | 4 |
| 90 | 4093624 | Пробка | 1 |
| 90A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
