Пилотный трубопроводы (4-1) — HITACHI EX220-3

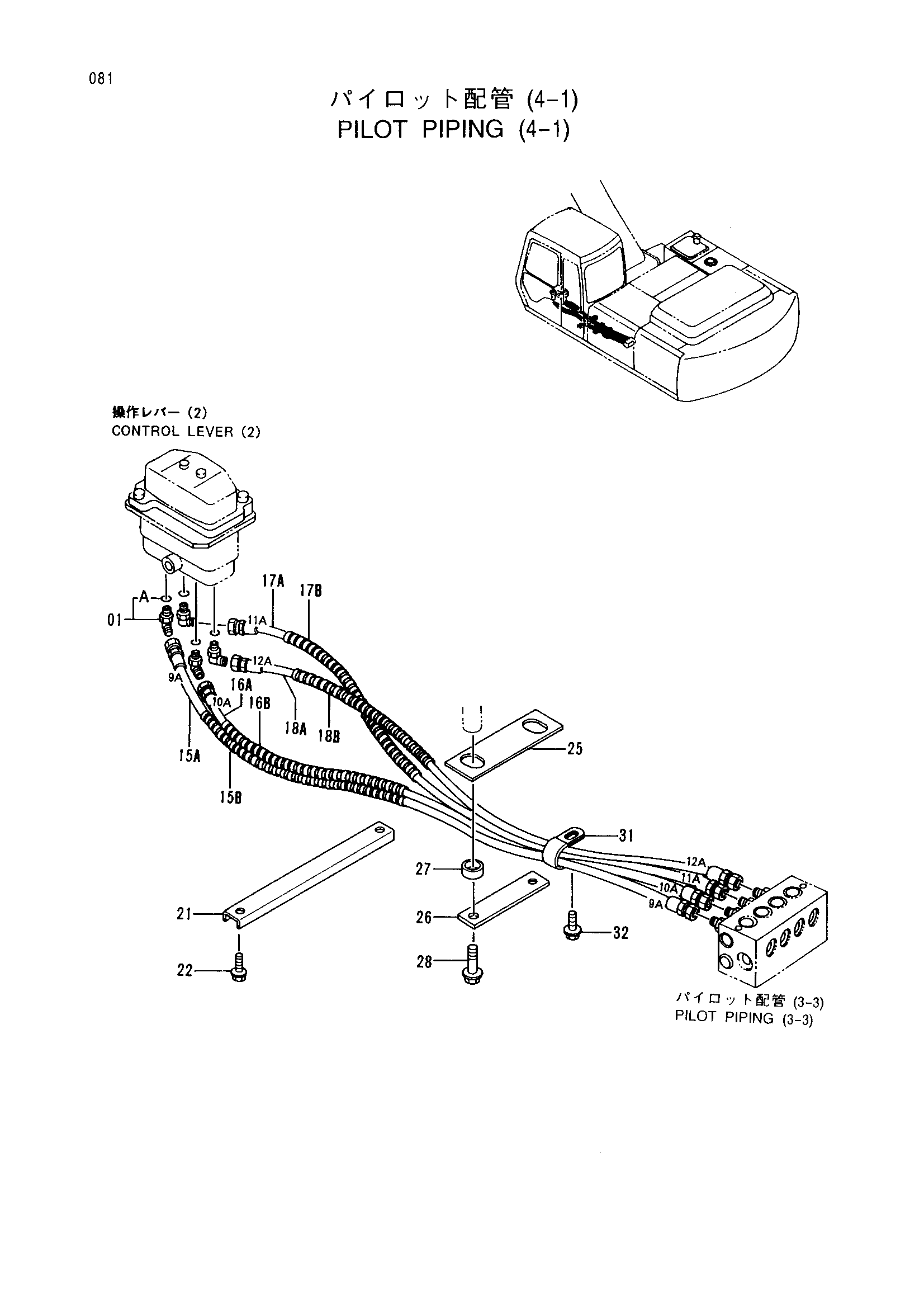

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 15A | 4330135 | Шланг (9A) | 1 |
| 15B | 4133527 | Защитный кожух | 1 |
| 16A | 4330136 | Шланг (10A) | 1 |
| 16B | 4133527 | Защитный кожух | 1 |
| 17A | 4330137 | Шланг (11A) | 1 |
| 17B | 4133527 | Защитный кожух | 1 |
| 18A | 4330138 | Шланг (12A) | 1 |
| 18B | 4133527 | Защитный кожух | 1 |
| 21 | 4323723 | Кронштейн | 1 |
| 22 | J021020 | Болт с шайбой | 2 |
| 25 | 4270771 | Пластина | 1 |
| 26 | 9736384 | Пластина | 1 |
| 27 | 4270773 | Кольцо | 2 |
| 28 | J021020 | Болт с шайбой | 2 |
| 31 | 4190264 | Зажим | 1 |
| 32 | J020820 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
