Шланг защита от разрыва клапан трубопроводы (рукоять): 3 <тип 2> — HITACHI EX220-2

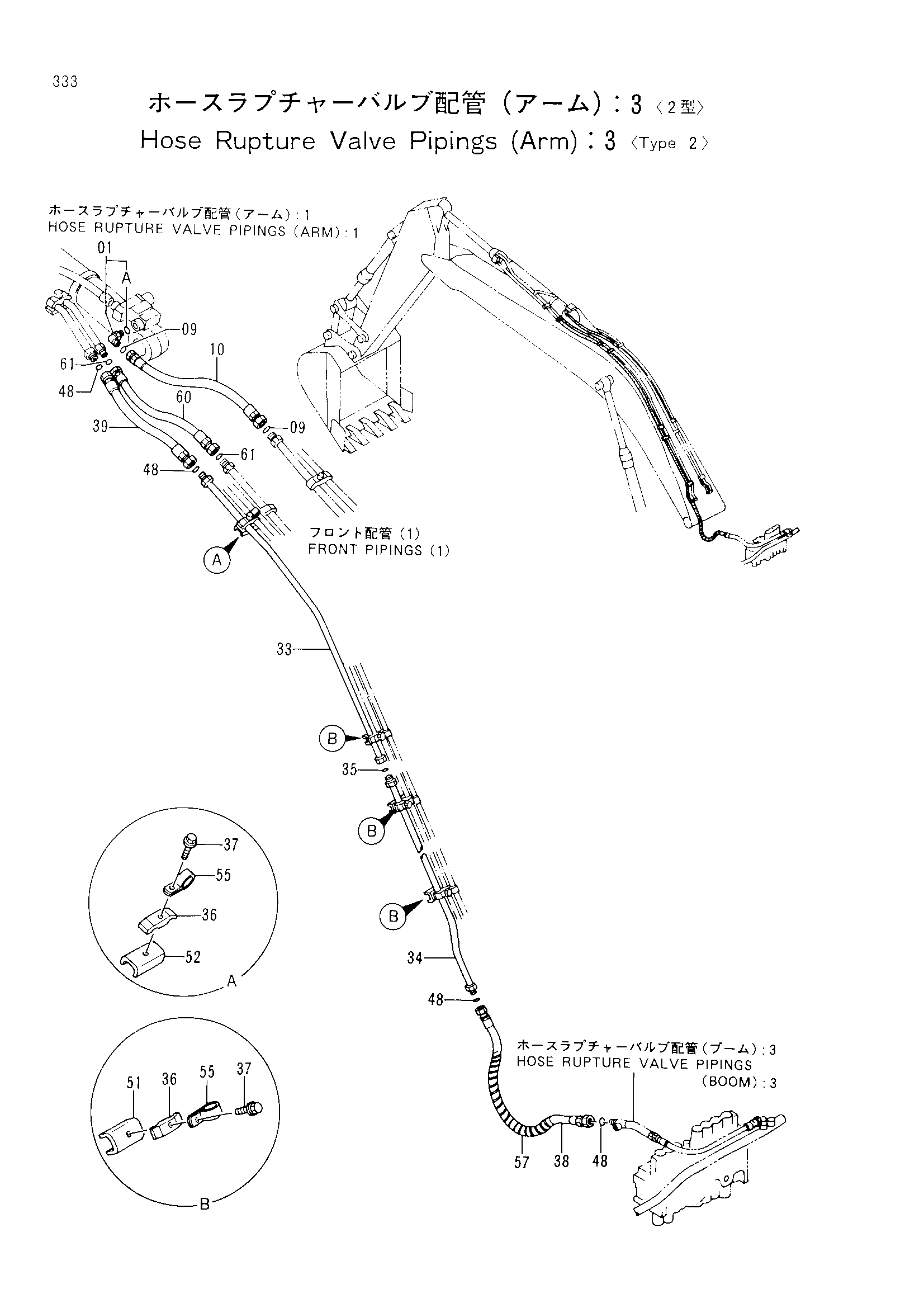

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 3 <тип 2>» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198799 | Угловой штуцер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 10 | 4286813 | Шланг | 1 |
| 33 | 8053751 | Трубка | 1 |
| 34 | 9739019 | Трубка | 1 |
| 35 | 4187329 | Уплотнительное кольцо | 1 |
| 36 | 4153488 | Хомут трубки | 4 |
| 37 | J011265 | Болт с шайбой | 4 |
| 38 | 4290667 | Шланг | 1 |
| 39 | 4221249 | Шланг | 1 |
| 48 | 4187328 | Уплотнительное кольцо | 4 |
| 51 | 9738793 | Седло винта | 3 |
| 52 | 9735916 | Седло винта | 1 |
| 55 | 4190264 | Зажим | 4 |
| 57 | 4133527 | Защитный кожух | 2 |
| 60 | 4260127 | Шланг | 1 |
| 61 | 4187308 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
