Кабина (4) — HITACHI EX220-2

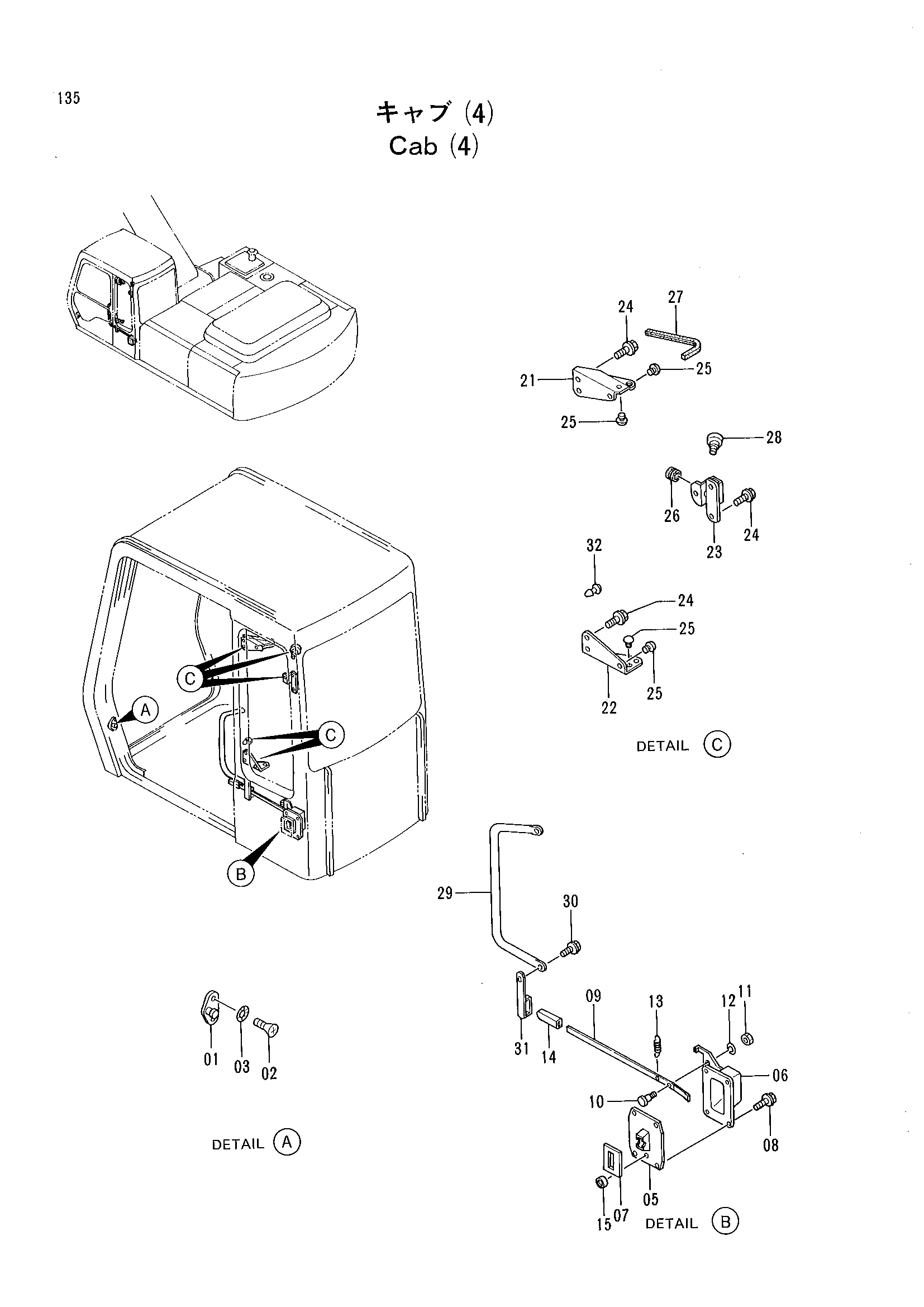

Заводская схема «Кабина (4)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4128473 | Ответная планка | 1 |
| 02 | M470820 замена: 4320163 | Винт | 2 |
| 02 | 4320163 | Винт | 2 |
| 03 | 4295660 | Шайба | 2 |
| 05-15 | 4289533 | Защёлка дверь в сборе | 1 |
| 05 | 4204588 | Защёлка дверь | 1 |
| 06 | 4295560 | Крышка | 1 |
| 07 | 4204590 | Резиновая прокладка | 1 |
| 08 | J020820 | Болт | 4 |
| 09 | 4295561 | Рычаг | 1 |
| 10 | 4204593 | Палец | 1 |
| 11 | M500605 | Гайка | 1 |
| 12 | A590906 | Пружинная шайба | 1 |
| 13 | 4208103 | Пружина | 1 |
| 14 | 4089012 | Колпачок | 1 |
| 15 | 4204591 | Резиновый уплотнение | 1 |
| 21 | 4295559 | Кронштейн | 1 |
| 21 | 4204601 | Кронштейн | 1 |
| 22 | 4295558 | Кронштейн | 1 |
| 22 | 4204602 | Кронштейн | 1 |
| 23 | 4295552 | Кронштейн | 1 |
| 23 | 4320164 | Кронштейн | 1 |
| 24 | J020820 | Болт | 6 |
| 25 | 4295489 | Амортизатор | 5 |
| 26 | 4204604 | Резиновая втулка | 1 |
| 27 | 4295607 | Резиновая прокладка | 1 |
| 28 | 4295573 | Крюк | 1 |
| 29 | 4222359 | Поручень | 1 |
| 29 | 4320165 | Поручень | 1 |
| 30 | J021030 | Болт с шайбой | 2 |
| 31 | 4295574 замена: 4320166 | Ограничитель | 1 |
| 31 | 4320166 | Ограничитель | 1 |
| 32 | 4295858 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
