Гидроцилиндр ковша <русло обслуживание> — HITACHI EX220-2

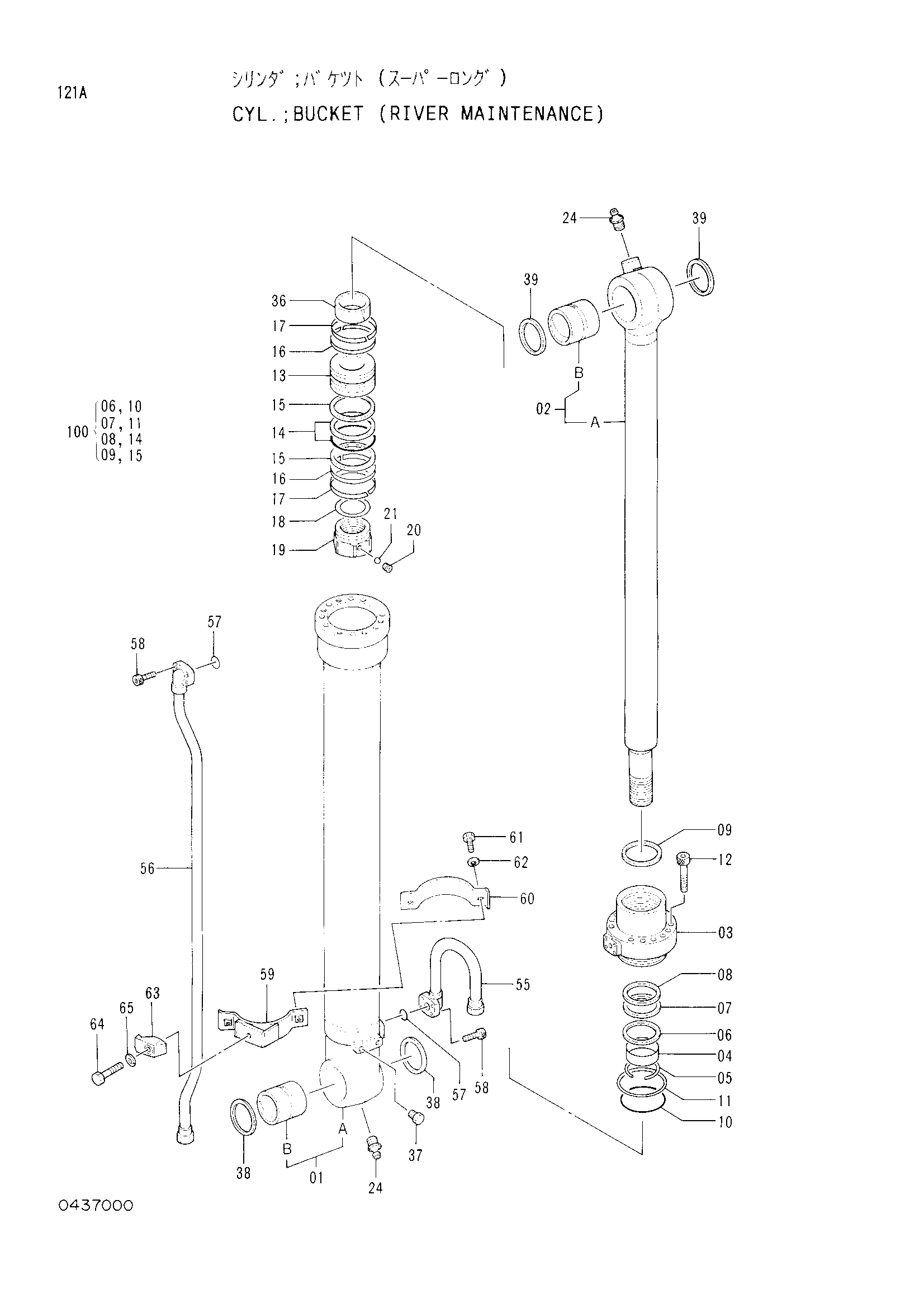

Заводская схема «Гидроцилиндр ковша <русло обслуживание>» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4287889 | Гидроцилиндр ковша | 1 | |
| 01-39 | 4298371 | Гидроцилиндр.(пипелесс) | 1 |
| 01 | 4298372 | Труба гидроцилиндра в сборе | 1 |
| 01A | 0437001 | Труба гидроцилиндра | 1 |
| 01B | 0310513 | Втулка пальца | 1 |
| 02 | 4298373 | Шток поршня в сборе | 1 |
| 02A | 0437002 | Шток поршня | 1 |
| 02B | 0310307 | Втулка пальца | 1 |
| 03 | 0409103 | Головка гидроцилиндра | 1 |
| 04 | 0310604 | Втулка | 1 |
| 05 | 4510494 | Стопорное кольцо | 1 |
| 06 | 0409104 | Кольцо | 1 |
| 07 | 0225611 | U-образная манжета | 1 |
| 08 | 0225612 | Опорное кольцо | 1 |
| 09 | 0225610 замена: 0437005 | Грязесъёмное кольцо | 1 |
| 09 | 0437005 | Грязесъёмное кольцо | 1 |
| 10 | A811090 | Уплотнительное кольцо | 1 |
| 11 | 0310606 | Кольцо букк-уп | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0409106 | Поршень | 1 |
| 14 | 0310608 | Кольцо уплотнение в сборе | 1 |
| 15 | 0409107 | Кольцо букк-уп | 2 |
| 16 | 0310609 | Кольцо | 2 |
| 17 | 0310610 | Кольцо | 2 |
| 18 | 0326007 | Регулировочная шайба | 1 |
| 19 | 0409108 | Гайка | 1 |
| 20 | 0310612 | Установочный винт | 1 |
| 21 | 0111818 | Стальной шарик | 1 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 36 | 0409109 | Амортизирующий подшипник | 1 |
| 37 | 0409110 | Болт | 2 |
| 38 | 0409111 замена: 4094086 | Грязесъёмное кольцо | 2 |
| 38 | 4094086 | Пылезащитное уплотнение | 2 |
| 39 | 0409112 замена: 4065687 | Грязесъёмное кольцо | 2 |
| 39 | 4065687 | Пылезащитное уплотнение | 2 |
| 55 | 0437003 | Трубка | 1 |
| 56 | 0437004 | Трубка | 1 |
| 57 | 4509181 | Уплотнительное кольцо | 2 |
| 58 | M340825 | Болт с внутренним шестигранником | 8 |
| 59 | 0409115 | Лента | 1 |
| 60 | 0409116 | Лента | 1 |
| 61 | 0408815 | Болт | 2 |
| 62 | 0325913 | Шайба | 2 |
| 63 | 0310616 | Держатель | 1 |
| 64 | 0259509 | Болт | 1 |
| 65 | 0208516 | Пружинная шайба | 1 |
| 100 | 4286739 замена: 4320994 | Комплект уплотнений | 1 |
| 100 | 4320994 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
