Гидрораспределитель (1/6) — HITACHI EX220-2

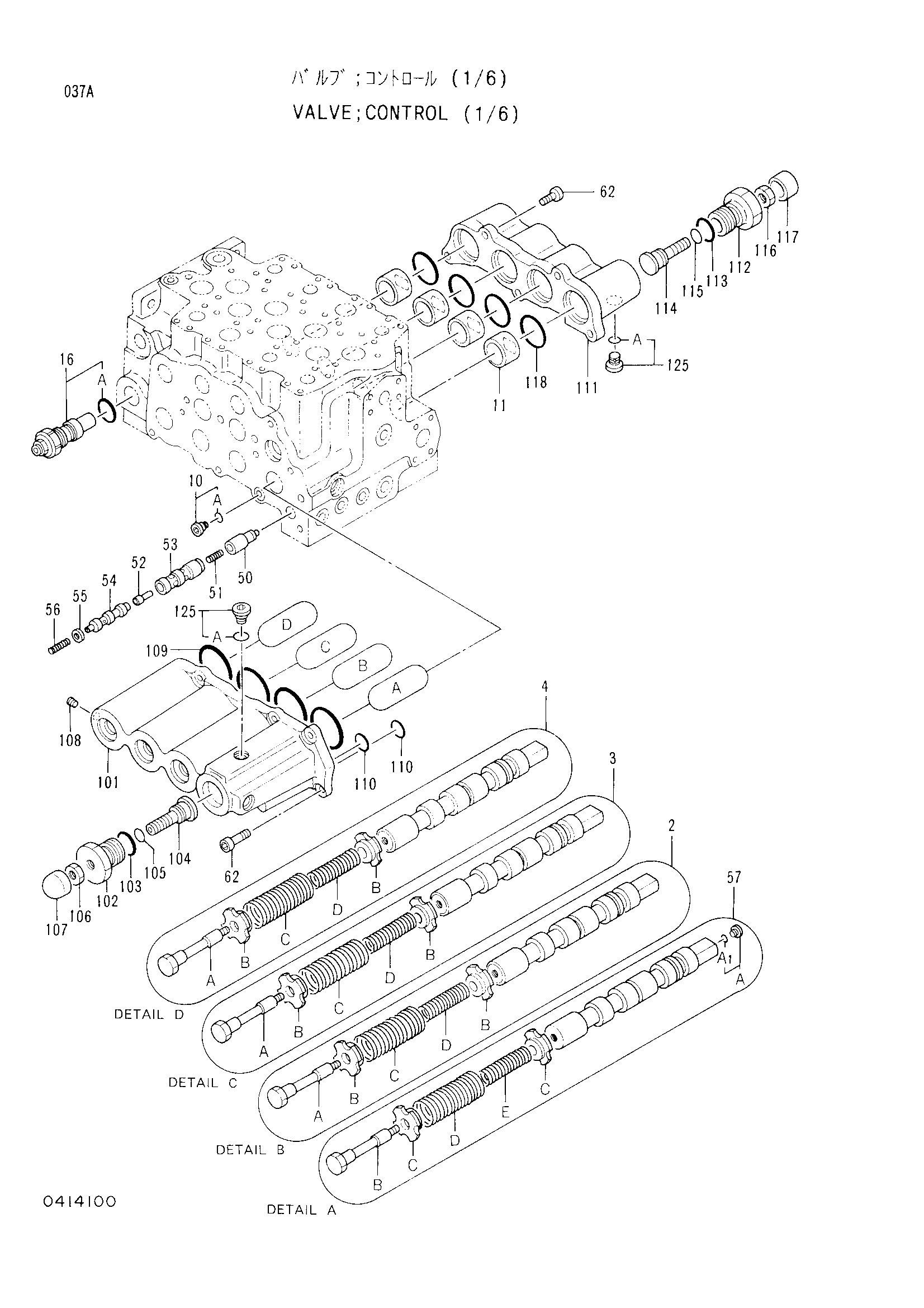

Заводская схема «Гидрораспределитель (1/6)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4256230 | Гидрораспределитель (1/6) | 1 | |
| 2A | 0413501 | Концевой | 1 |
| 2B | 0353204 | Седло пружины | 2 |
| 2C | 0413502 | Пружина | 1 |
| 2D | 0413503 | Пружина | 1 |
| 3A | 0413501 | Концевой | 1 |
| 3B | 0353204 | Седло пружины | 2 |
| 3C | 0413502 | Пружина | 1 |
| 3D | 0413503 | Пружина | 1 |
| 4A | 0413501 | Концевой | 1 |
| 4B | 0353204 | Седло пружины | 2 |
| 4C | 0413502 | Пружина | 1 |
| 4D | 0413503 | Пружина | 1 |
| 10 | 0413504 | Пробка в сборе | 1 |
| 10A | 4506408 | Уплотнительное кольцо | 1 |
| 11 | 0413505 | Проставка | 4 |
| 16 | 4289602 | Предохранительный клапан в сборе | 1 |
| 16A | 0111809 | Уплотнительное кольцо | 1 |
| 50 | 0413506 | Тарельчатый клапан | 1 |
| 51 | 0413507 | Пружина | 1 |
| 52 | 0413508 | Поршень | 1 |
| 55 | 0413509 | Седло пружины | 1 |
| 56 | 0413510 | Пружина | 1 |
| 57A | 0413504 | Пробка в сборе | 1 |
| 57A1 | 4506408 | Уплотнительное кольцо | 1 |
| 57B | 0413501 | Концевой | 1 |
| 57C | 0353204 | Седло пружины | 2 |
| 57D | 0413502 | Пружина | 1 |
| 57E | 0413503 | Пружина | 1 |
| 62 | 0413511 | Болт с внутренним шестигранником | 11 |
| 101 | 0413512 | Колпачок | 1 |
| 102 | 0413513 | Пробка | 1 |
| 103 | 4506429 | Уплотнительное кольцо | 1 |
| 104 | 0413514 | Механизм натяжения | 1 |
| 105 | 4509180 | Уплотнительное кольцо | 1 |
| 106 | 0413515 | Гайка | 1 |
| 107 | 0413516 | Колпачок | 1 |
| 108 | 94-2010 | Пробка | 1 |
| 109 | A810050 | Уплотнительное кольцо | 4 |
| 110 | 4506420 | Уплотнительное кольцо | 2 |
| 111 | 0413517 | Колпачок | 1 |
| 112 | 0413513 | Пробка | 1 |
| 113 | 4506429 | Уплотнительное кольцо | 1 |
| 114 | 0413514 | Механизм натяжения | 1 |
| 115 | 4509180 | Уплотнительное кольцо | 1 |
| 116 | 0413515 | Гайка | 1 |
| 117 | 0413516 | Колпачок | 1 |
| 118 | A810040 | Уплотнительное кольцо | 4 |
| 125 | 0413518 | Пробка в сборе | 2 |
| 125A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
