Шланг защита от разрыва клапан трубопроводы (стрела): 3 <тип 2> — HITACHI EX220-2

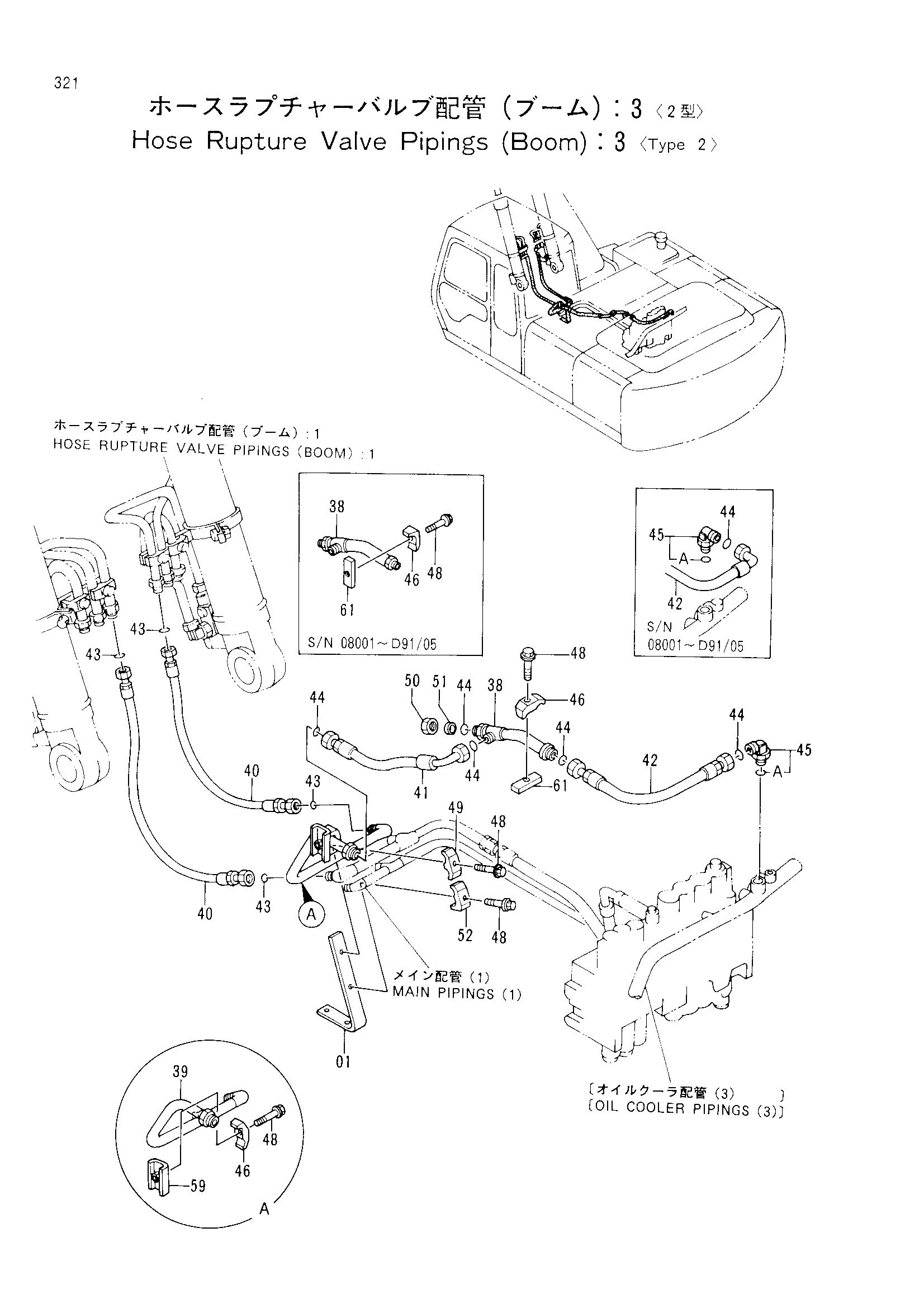

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3 <тип 2>» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9732450 | Опора | 1 |
| 38 | 9739140 | Трубка | 1 |
| 39 | 8044702 | Трубка | 1 |
| 40 | 4225426 | Шланг | 2 |
| 41 | 4298424 | Шланг | 1 |
| 42 | 4231256 | Шланг | 1 |
| 42 | 4307330 | Шланг | 1 |
| 43 | 4187308 | Уплотнительное кольцо | 4 |
| 44 | 4187328 | Уплотнительное кольцо | 5 |
| 45 | 4205391 | Угловой штуцер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4190127 | Хомут трубки | 2 |
| 48 | J011265 | Болт с шайбой | 4 |
| 49 | 4189860 | Хомут трубки | 1 |
| 50 | 4188138 | Гайка | 1 |
| 51 | 4189095 | Колпачок | 1 |
| 52 | 4190126 | Хомут трубки | 1 |
| 59 | 9735916 | Седло винта | 1 |
| 61 | 4297916 | Седло винта | 1 |
| 61 | 4304304 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
