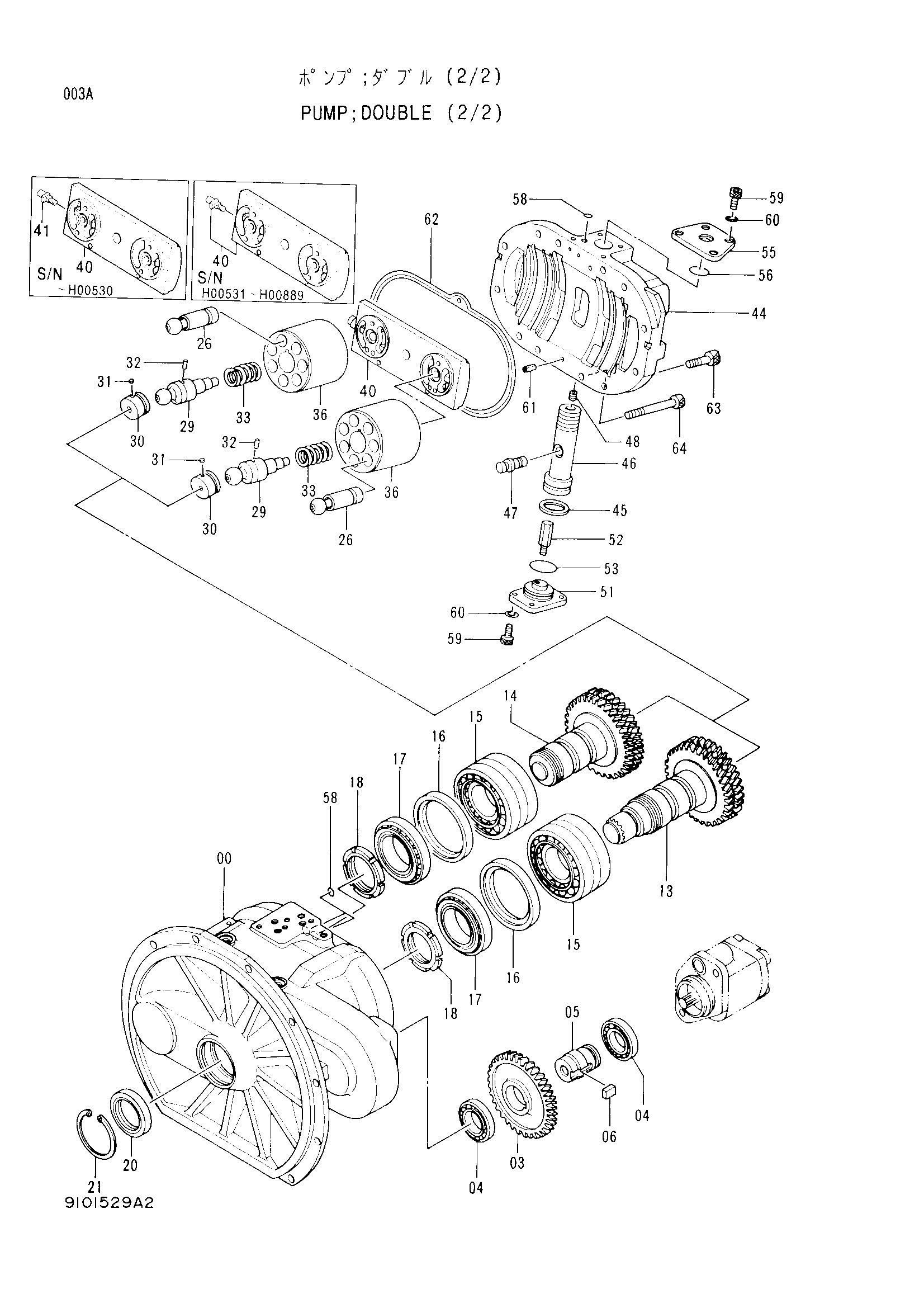

Двойной насос (2/2) — HITACHI EX220-2

Заводская схема «Двойной насос (2/2)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9101529 замена: 9135749	Насос двойной (2/2)	1
00	1016126 замена: 1020602	Корпус насос	1
00	1016126 замена: 4338907	Корпус насос	1
03	3051201	Шестерня пилотный	1
04	958740	Шариковый подшипник	2
05	3046466	Вал шестерня	1
06	4118495	Шпонка	1
13	1015000	Дисковый дривинг	1
14	1015178	Дисковый дривинг	1
15	4175666	Роликовый подшипник	2
16	4233164 замена: 4339171	Кольцо	2
17	4199307	Роликовый подшипник	2
18	4178173	Гайка подшипник.	2
20	4260561	Масляное уплотнение	1
21	4116290	Стопорное кольцо	1
26	8043698	Поршень	14
29	4233180	Вал центральный	2
30	4233181	Держатель	2
31	4184779	Шарик	2
32	4198956	Палец	2
33	4248499	Пружина сжатия	2
36	2027277	Ротор	2
40	1016064 замена: 9120557	Клапан	1
40	1019697 замена: 1020223	Клапан	1
40	1020223	Клапан	1
40	9120557 замена: 1019697	Клапан в сборе	1
41	4248599 замена: 9120557	Палец	1
44	1016127	Головка	1
45	4272674	Поршневое кольцо	1
46	3055313	Поршень серво	1
47	4260211	Палец	1
48	4179838	Установочный винт	1
51	4260500	Ограничитель	1
52	4260493	Ограничитель	1
53	992444	Уплотнительное кольцо	1
55	3051812	Ограничитель	1
56	4260309	Уплотнительное кольцо	1
58	971823	Уплотнительное кольцо	3
59	M340820	Болт с внутренним шестигранником	8
60	4514388	Пружинная шайба	8
61	4099290	Пружинный штифт	2
62	8050131 замена: 8057232	Манжета	1
62	8057232	Манжета	1
63	M341245	Болт с внутренним шестигранником	10
64	M341290	Болт с внутренним шестигранником	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
