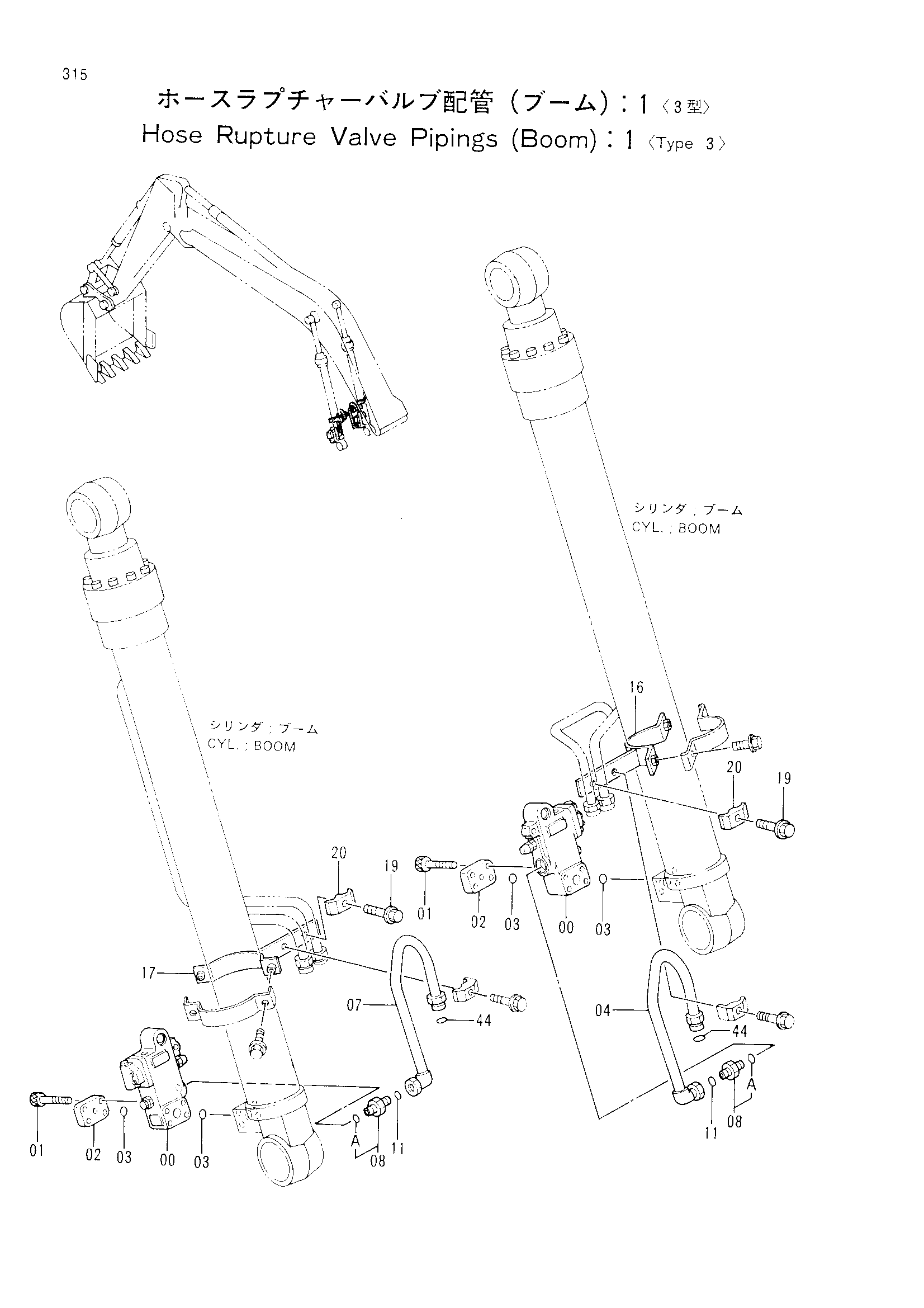

Шланг защита от разрыва клапан трубопроводы (стрела): 1 <тип 3> — HITACHI EX220-2
Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1 <тип 3>» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4311303 | Удерживающий клапан | 2 |
| 01 | M341200 | Болт с внутренним шестигранником | 8 |
| 02 | 4284614 | Фланец | 2 |
| 03 | A811035 | Уплотнительное кольцо | 4 |
| 04 | 8060458 | Трубка | 1 |
| 07 | 8060459 | Трубка | 1 |
| 08 | 4189535 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 16 | 8053746 | Хомут | 1 |
| 17 | 8053747 | Хомут | 1 |
| 19 | J011265 | Болт с шайбой | 2 |
| 20 | 4189859 | Хомут трубки | 2 |
| 44 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
