Шланг защита от разрыва клапан трубопроводы (стрела): 2 <тип 3> — HITACHI EX220-2

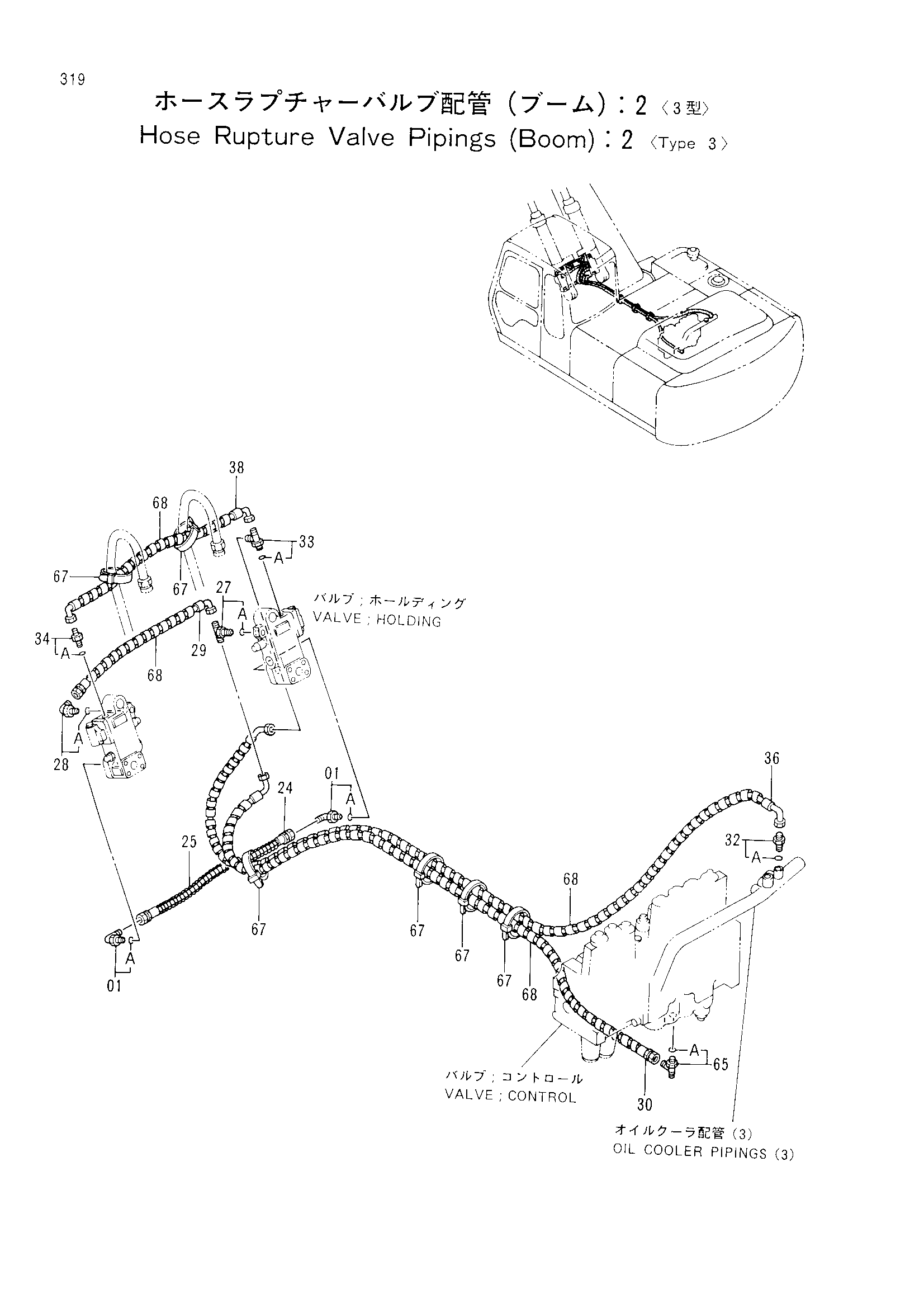

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 2 <тип 3>» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4299672 | Шланг | 1 |
| 25 | 4298761 | Защита шланга | 1 |
| 27 | 4208472 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4154671 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4300565 | Шланг | 1 |
| 30 | 4312653 | Шланг | 1 |
| 32 | 4200466 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4205363 | Тройник | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4200466 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4319355 | Шланг | 1 |
| 38 | 4345276 | Шланг | 1 |
| 65 | 4205363 | Тройник | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4055312 | Ленточный зажим | 6 |
| 68 | 4133527 | Защитный кожух | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
