Пилотный трубопроводы (6-1) — HITACHI EX220-2

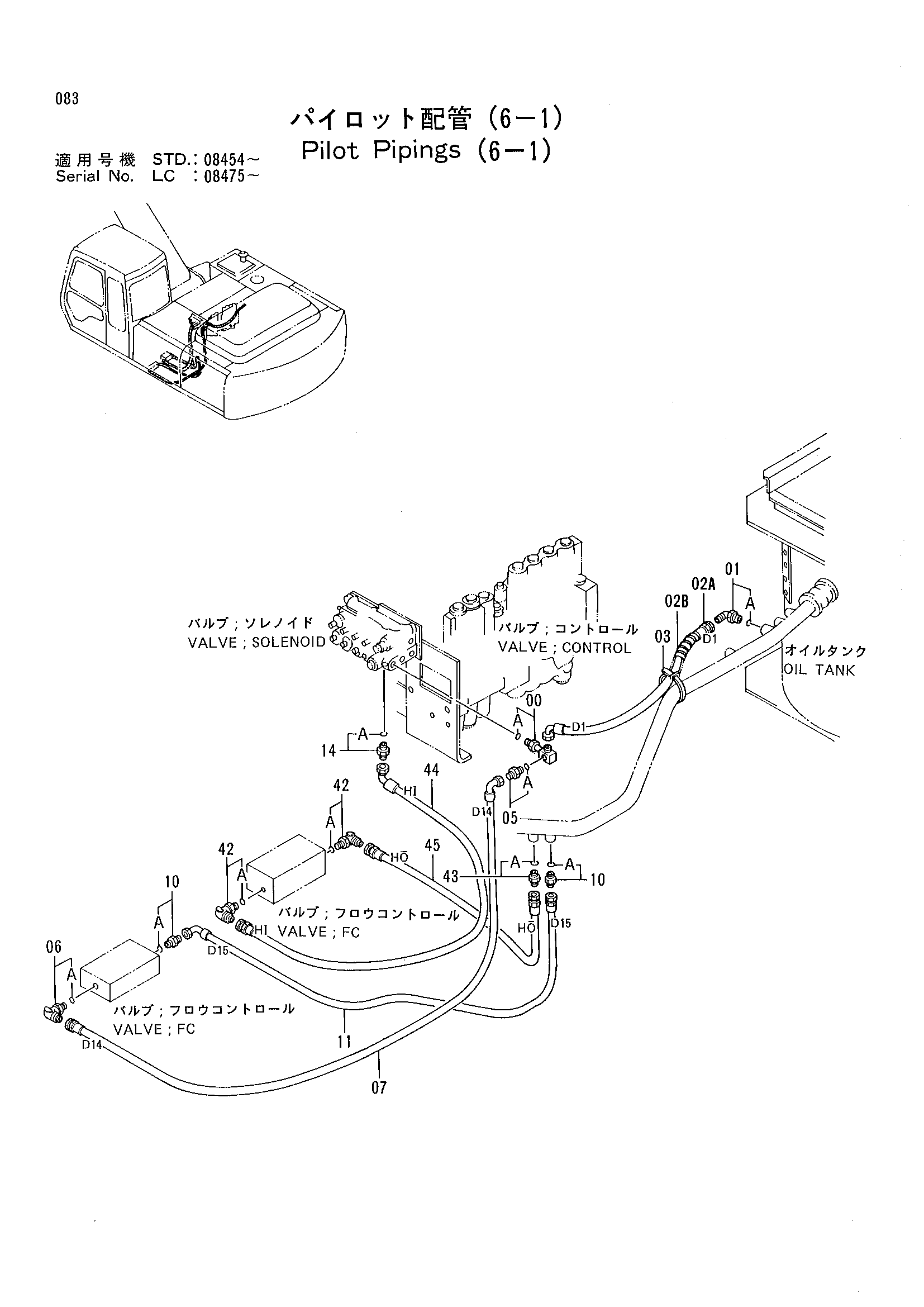

Заводская схема «Пилотный трубопроводы (6-1)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4284063 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02A | 4284081 | Шланг | 1 |
| 02B | 4044420 | Защитный кожух | 1 |
| 03 | 4055312 | Ленточный зажим | 1 |
| 05 | 4261938 | Фильтр | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4284177 | Нейлоновый шланг | 1 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4284178 | Нейлоновый шланг | 1 |
| 14 | 4261938 | Фильтр | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4200471 | Угловой штуцер | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4200467 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4306883 | Нейлоновый шланг | 1 |
| 45 | 4306884 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
