Бортовой редуктор — HITACHI EX220-2

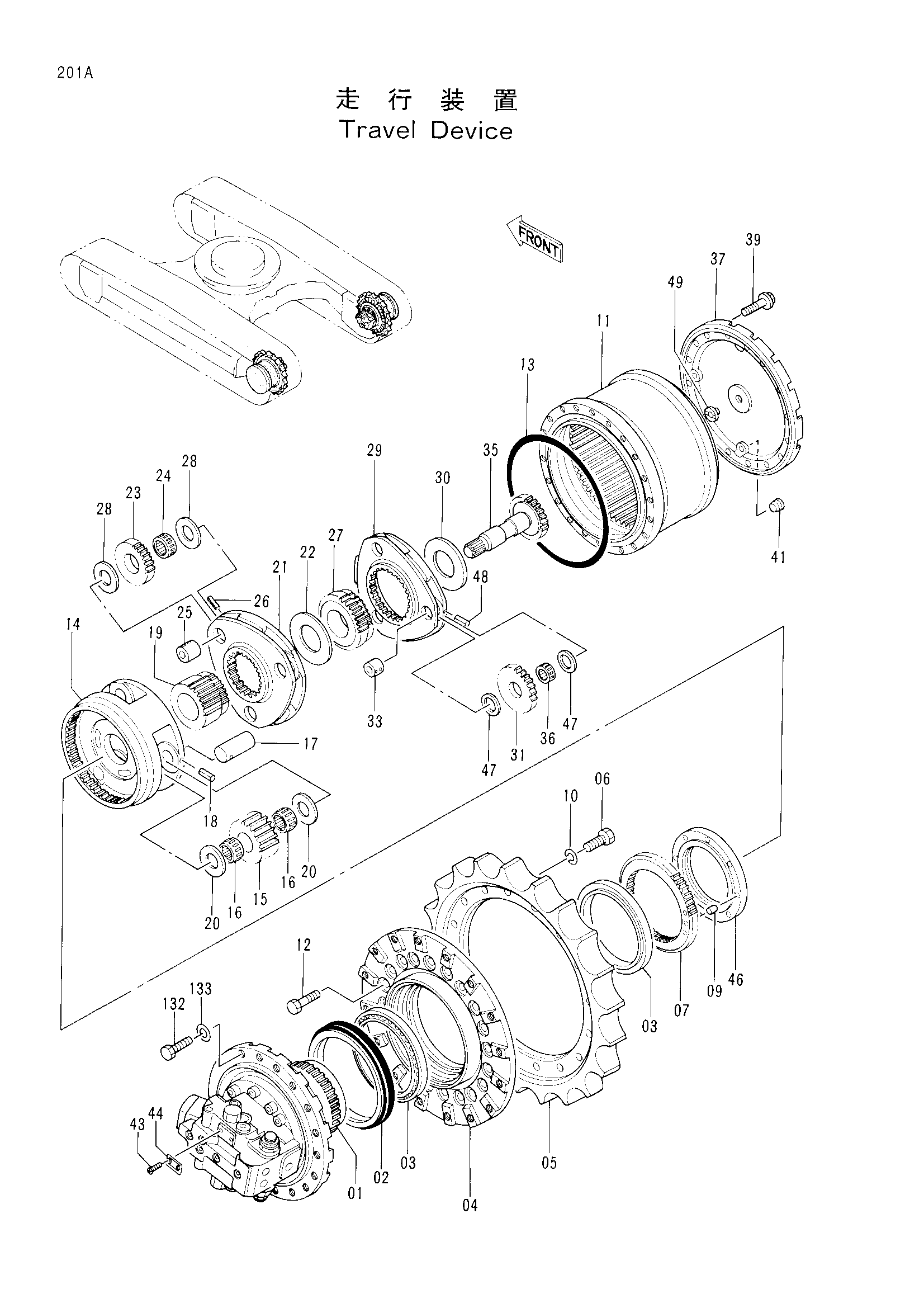

Заводская схема «Бортовой редуктор» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-49 | 9091682 | Бортовой редуктор в сборе | 2 |
| 01-49 | 9091682 | Бортовой редуктор в сборе | 2 |
| 01-49 | 9116394 | Бортовой редуктор в сборе | 2 |
| 01-49 | 9116395 | Бортовой редуктор в сборе | 2 |
| 01 | 9101523 | Гидромотор | 1 |
| 01 | 9101523 | Гидромотор | 1 |
| 01 | 9116388 | Гидромотор | 1 |
| 01 | 9116390 | Гидромотор | 1 |
| 02 | 4114753 | Комплект уплотнений | 1 |
| 03 | 4246793 | Роликовый подшипник | 2 |
| 04 | 1013983 | Барабан | 1 |
| 05 | 1010203 | Звёздочка | 1 |
| 06 | J932055 | Болт | 16 |
| 07 | 3047448 | HUB | 1 |
| 09 | 4246783 | Установочный штифт | 1 |
| 10 | A590920 | Пружинная шайба | 16 |
| 11 | 1014493 | Коронная шестерня | 1 |
| 12 | J931660 | Болт | 20 |
| 13 | 4246792 | Уплотнительное кольцо | 1 |
| 14 | 1014491 | Водило | 1 |
| 15 | 3052346 | Планетарная шестерня | 3 |
| 16 | 4172394 | Игольчатый подшипник | 6 |
| 17 | 4252442 | Палец | 3 |
| 18 | 4116309 | Пружинный штифт | 3 |
| 19 | 3049870 | Солнечная шестерня | 1 |
| 20 | 4271698 | Упорная пластина | 6 |
| 21 | 1014492 | Водило | 1 |
| 22 | 4246785 | Проставка | 1 |
| 23 | 3052345 | Планетарная шестерня | 3 |
| 24 | 4150398 | Игольчатый подшипник | 3 |
| 25 | 4252441 | Палец | 3 |
| 26 | 4197763 | Пружинный штифт | 3 |
| 27 | 3049872 | Солнечная шестерня | 1 |
| 28 | 4269295 | Упорная пластина | 6 |
| 29 | 1014490 | Водило | 1 |
| 30 | 4192979 | Проставка | 1 |
| 31 | 3049873 | Планетарная шестерня | 3 |
| 33 | 4210853 | Палец | 3 |
| 35 | 2028764 | Вал проп. | 1 |
| 36 | 4278454 | Игольчатый подшипник | 3 |
| 37 | 2028763 | Крышка | 1 |
| 39 | J011230 | Болт с шайбой | 16 |
| 41 | 4245797 | Пробка | 3 |
| 43 | M492564 | Приводной винт | 2 |
| 44 | 3053559 | Информационная табличка | 1 |
| 46 | 3057125 | Гайка | 1 |
| 47 | 4192910 | Упорная пластина | 6 |
| 48 | 4173093 | Пружинный штифт | 3 |
| 49 | 4285323 | Стопорный палец | 1 |
| 132 | 4258061 | Болт | 28 |
| 133 | 4018545 | Шайба | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
