Передний трубопроводы (1) — HITACHI EX220-2

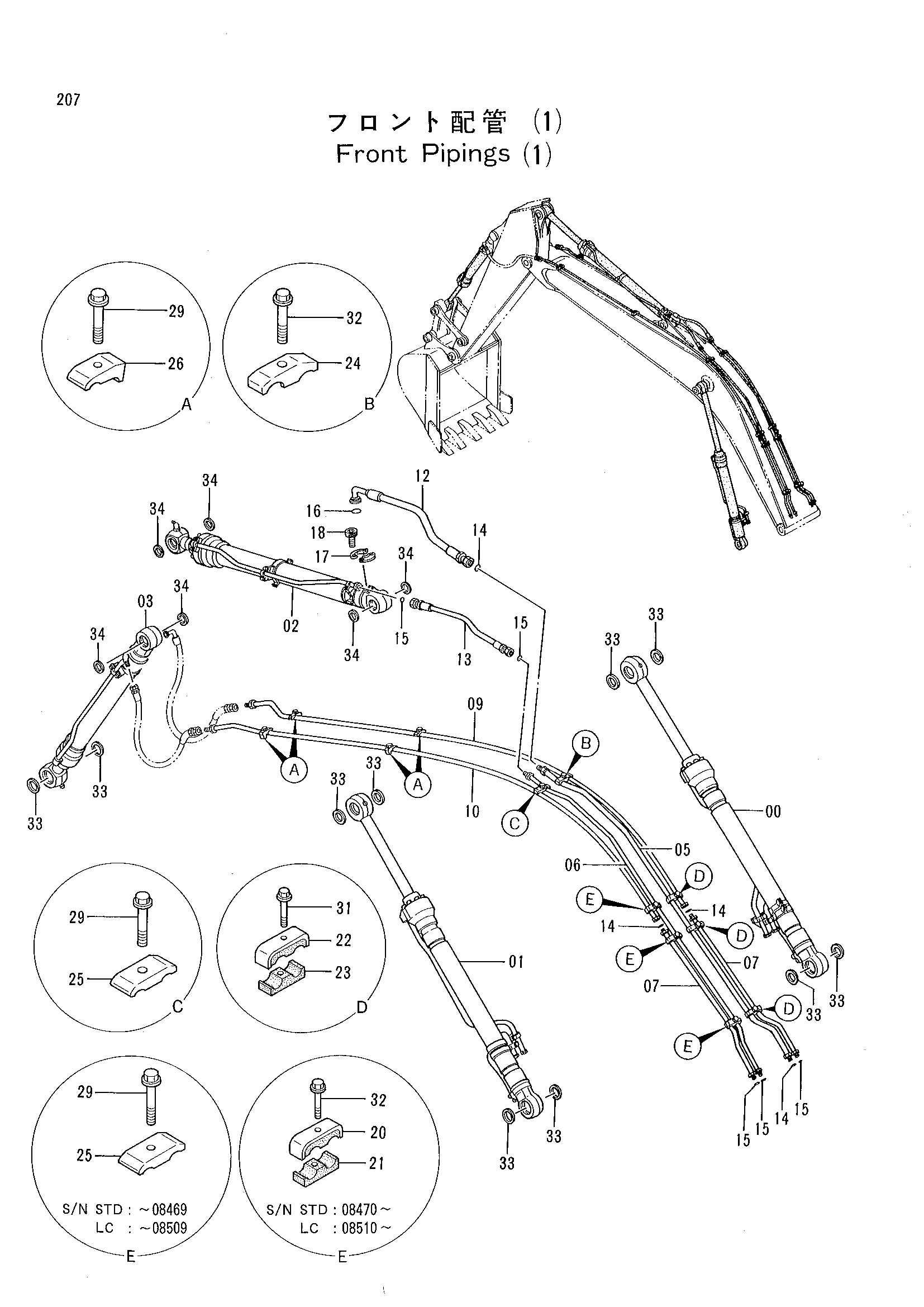

Заводская схема «Передний трубопроводы (1)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9101315 | Гидроцилиндр стрелы | 1 |
| 01 | 9101316 | Гидроцилиндр стрелы | 1 |
| 02 | 9101317 | Гидроцилиндр рукояти | 1 |
| 03 | 9101318 | Гидроцилиндр ковша | 1 |
| 05 | 8048307 | Трубка | 1 |
| 06 | 8048306 | Трубка | 1 |
| 07 | 9735233 | Трубка | 2 |
| 09 | 8048305 | Трубка | 1 |
| 10 | 8048304 | Трубка | 1 |
| 12 | 4252855 | Шланг | 1 |
| 13 | 4252854 | Шланг | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 4 |
| 15 | 4187308 | Уплотнительное кольцо | 5 |
| 16 | 966993 | Уплотнительное кольцо | 1 |
| 17 | 4085560 | Разъёмный фланец | 2 |
| 18 | M341240 | Болт с внутренним шестигранником | 4 |
| 20 | 4285723 | Хомут трубки | 3 |
| 20 | 4285723 | Хомут трубки | 3 |
| 21 | 4285722 | Резиновая прокладка | 3 |
| 21 | 4285722 | Резиновая прокладка | 3 |
| 22 | 4285725 | Хомут трубки | 3 |
| 23 | 4285724 | Резиновая прокладка | 3 |
| 24 | 4153488 | Хомут трубки | 1 |
| 25 | 4189859 | Хомут трубки | 4 |
| 25 | 4189859 | Хомут трубки | 4 |
| 25 | 4189859 | Хомут трубки | 1 |
| 25 | 4189859 | Хомут трубки | 1 |
| 26 | 4190126 | Хомут трубки | 4 |
| 29 | J011260 | Болт с шайбой | 8 |
| 29 | J011260 | Болт с шайбой | 8 |
| 29 | J011260 | Болт с шайбой | 5 |
| 29 | J011260 | Болт с шайбой | 5 |
| 31 | J011275 | Болт с шайбой | 3 |
| 32 | J011270 | Болт с шайбой | 1 |
| 32 | J011270 | Болт с шайбой | 1 |
| 32 | J011270 | Болт с шайбой | 4 |
| 32 | J011270 | Болт с шайбой | 4 |
| 33 | 4067901 | Пылезащитное уплотнение | 10 |
| 34 | 4067902 | Пылезащитное уплотнение | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
