Масляный радиатор трубопроводы (1) — HITACHI EX220-2

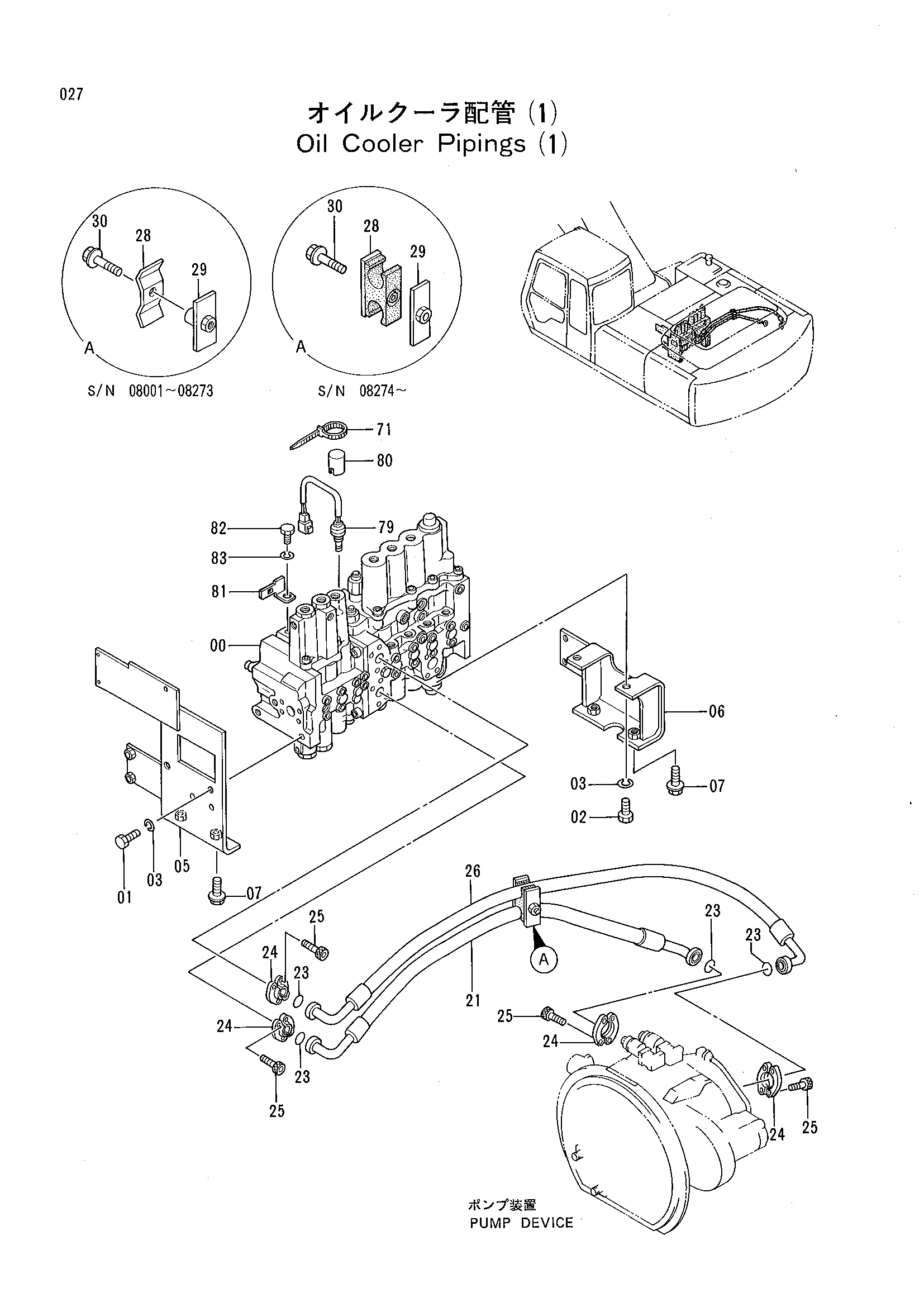

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4256230 | Гидрораспределитель | 1 |
| 00 | 4256230 | Гидрораспределитель | 1 |
| 00 | 4302754 | Гидрораспределитель | 1 |
| 00 | 4302754 | Гидрораспределитель | 1 |
| 01 | J901435 | Болт | 2 |
| 02 | J901430 | Болт | 2 |
| 03 | A590914 | Пружинная шайба | 4 |
| 05 | 8048594 | Кронштейн | 1 |
| 06 | 7024371 | Кронштейн | 1 |
| 07 | J011240 | Болт с шайбой | 4 |
| 21 | 4277467 замена: 4316116 | Шланг | 1 |
| 21 | 4316116 | Шланг | 1 |
| 23 | 966993 | Уплотнительное кольцо | 4 |
| 24 | 4085560 | Разъёмный фланец | 8 |
| 25 | M341240 | Болт с внутренним шестигранником | 16 |
| 26 | 4267634 замена: 4316115 | Шланг | 1 |
| 26 | 4316115 | Шланг | 1 |
| 28 | 4202103 замена: 8053449 | Хомут | 1 |
| 28 | 4202103 замена: 9738975 | Хомут | 1 |
| 28 | 4202103 замена: J011275 | Хомут | 1 |
| 28 | 8053449 | Шланг хомут | 1 |
| 29 | 9737294 замена: 9738975 | Хомут | 1 |
| 29 | 9737294 замена: 8053449 | Хомут | 1 |
| 29 | 9737294 замена: J011275 | Хомут | 1 |
| 29 | 9738975 | Хомут | 1 |
| 30 | J011260 | Болт с шайбой | 1 |
| 30 | J011275 | Болт с шайбой | 1 |
| 71 | 4055311 | Ленточный зажим | 1 |
| 79 | 9101532 | Датчик DP | 1 |
| 80 | 4277223 | Колпачок | 1 |
| 81 | 4252767 | Кронштейн | 1 |
| 82 | J900610 | Болт | 1 |
| 83 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
