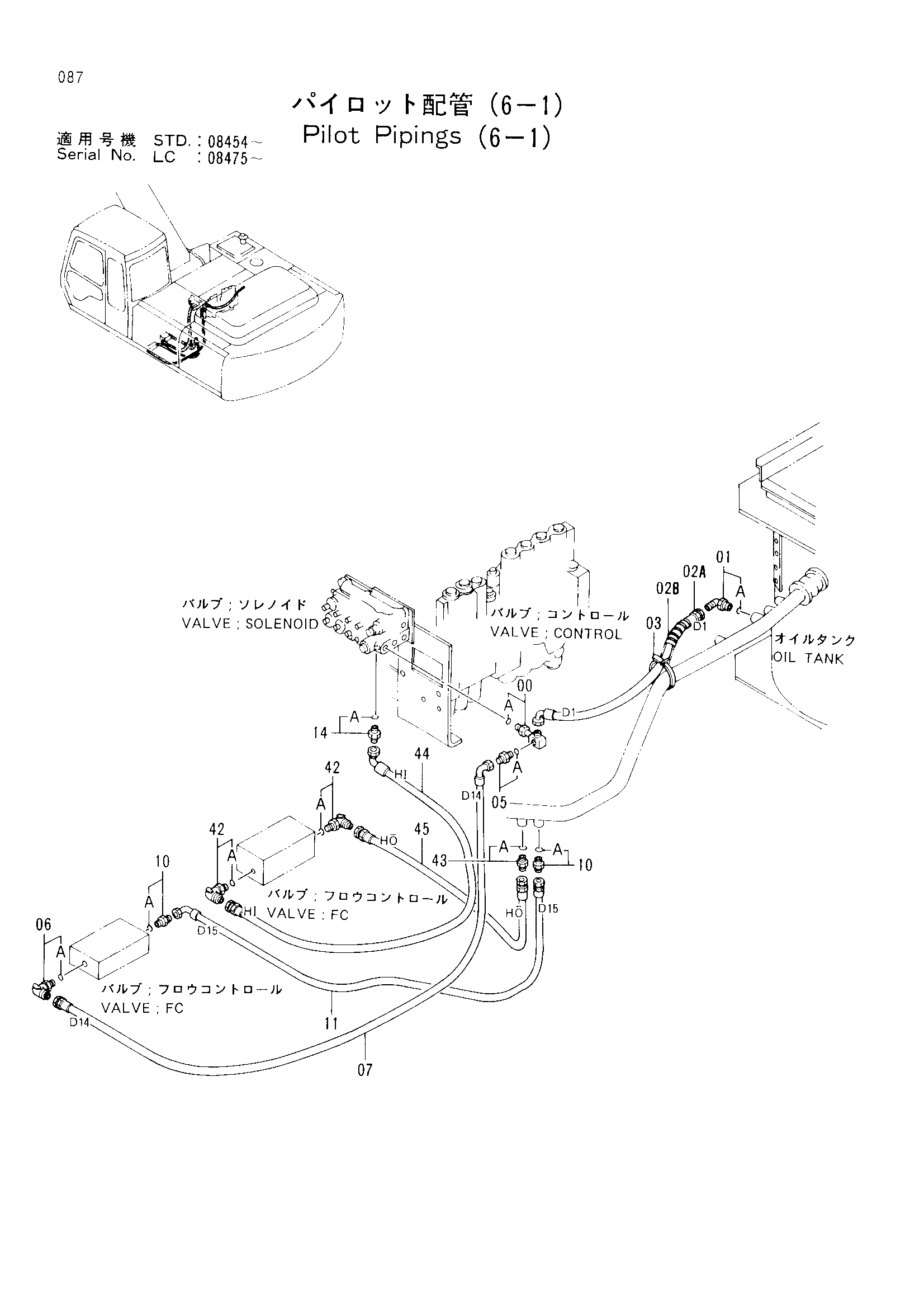

Пилотный трубопроводы (6-1)[STD] — HITACHI EX220-2
Заводская схема «Пилотный трубопроводы (6-1)[STD]» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (6-1)[STD] HITACHI EX220-2](/catalog-drawings/f9/f95c81cb-9fe9-4682-b166-ac198cfc18ed.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4284063 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02A | 4284081 | Шланг (D1) | 1 |
| 02B | 4044420 | Защитный кожух | 1 |
| 03 | 4055312 | Ленточный зажим | 1 |
| 05 | 4261938 | Фильтр | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4284177 | Нейлоновый шланг (D14) | 1 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4284178 | Нейлоновый шланг (D15) | 1 |
| 14 | 4261938 | Фильтр | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4200471 | Угловой штуцер | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4200467 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4306883 | Нейлоновый шланг (HI) | 1 |
| 45 | 4306884 | Нейлоновый шланг (HO) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
