Гусеничная цепь (900A)<STD. гусеница> — HITACHI EX220-2

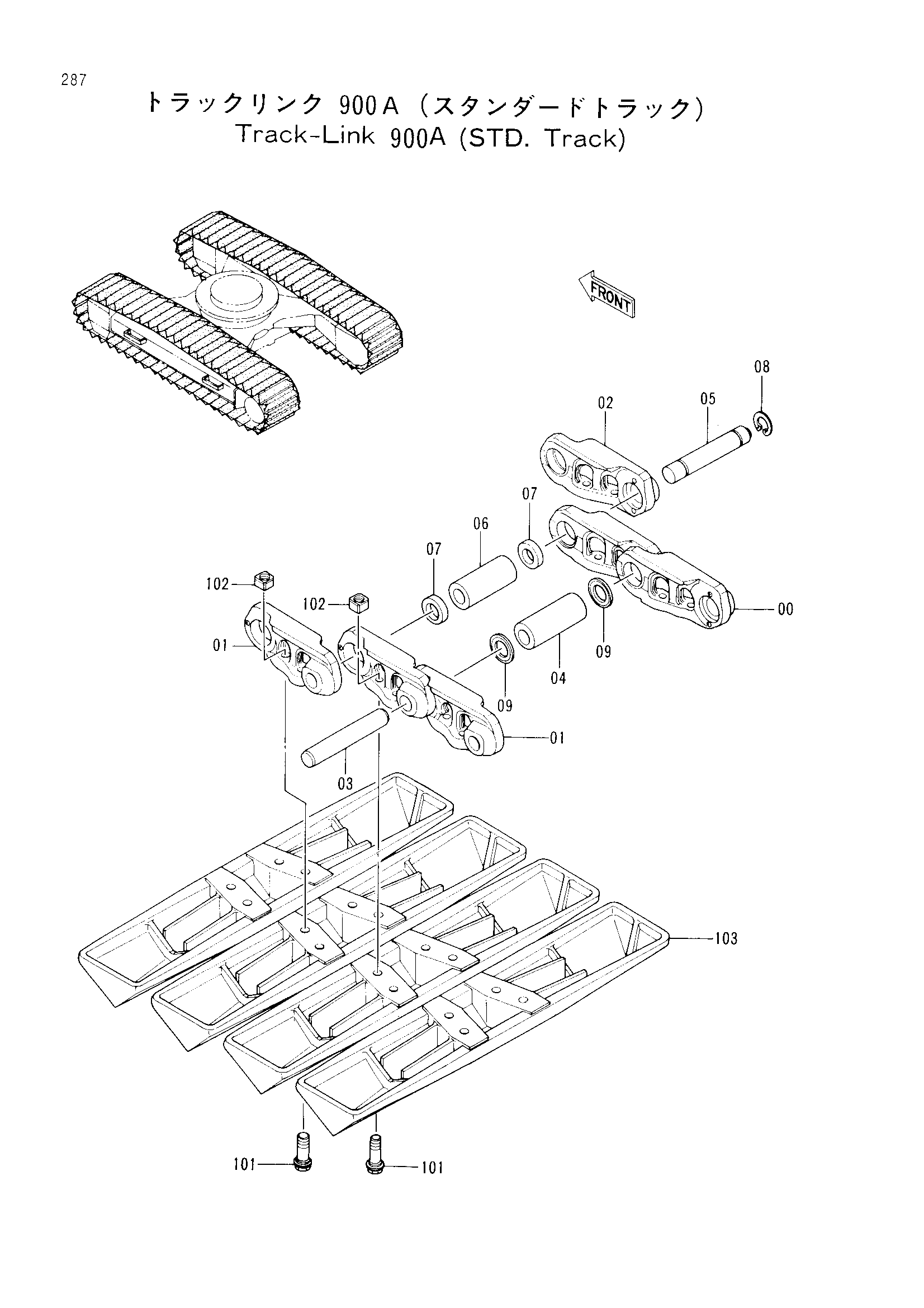

Заводская схема «Гусеничная цепь (900A)<STD. гусеница>» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9098526 | Гусеничная цепь в сборе | 2 | |
| 00 | 1014767 замена: 1022092 | Гусеничная цепь B | 46 |
| 00 | 1022092 | Гусеничная цепь B | 46 |
| 00-09 | 9093029 замена: 9145322 | Гусеничная цепь в сборе | 1 |
| 00-09 | 9145322 | Гусеничная цепь в сборе | 1 |
| 01 | 1014768 замена: 1022093 | Гусеничная цепь B | 47 |
| 01 | 1022093 | Гусеничная цепь B | 47 |
| 02 | 4256283 замена: 4358596 | Гусеничная цепь M | 1 |
| 02 | 4358596 | Гусеничная цепь M | 1 |
| 03 | 4257102 замена: 4314671 | Палец | 46 |
| 03 | 4314671 замена: 4358587 | Палец | 46 |
| 03 | 4358587 | Палец | 46 |
| 04 | 4247130 замена: 4349669 | Втулка | 46 |
| 04 | 4349669 замена: 4358588 | Втулка | 46 |
| 04 | 4358588 | Втулка | 46 |
| 05 | 4257103 замена: 4267743 | Соединительный палец | 1 |
| 05 | 4267743 замена: 4358591 | Соединительный палец | 1 |
| 05 | 4358591 | Соединительный палец | 1 |
| 06 | 4247131 замена: 4349671 | Соединительная втулка | 1 |
| 06 | 4349671 замена: 4358590 | Соединительная втулка | 1 |
| 06 | 4358590 | Соединительная втулка | 1 |
| 07 | 4145373 замена: 4358592 | Втулка | 2 |
| 07 | 4358592 | Втулка | 2 |
| 08 | 4192666 замена: 4358593 | Кольцо | 1 |
| 08 | 4358593 | Кольцо | 1 |
| 09 | 4201804 замена: 4312391 | Уплотнение | 92 |
| 09 | 4312391 замена: 4358589 | Уплотнение | 92 |
| 09 | 4358589 | Уплотнение | 92 |
| 101 | 4289694 | Болт башмак | 188 |
| 102 | 4255638 | Гайка | 188 |
| 103 | 1017444 | Башмак триангле | 47 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
