Шланг защита от разрыва клапан трубопроводы (стрела): 1 — HITACHI EX220-2

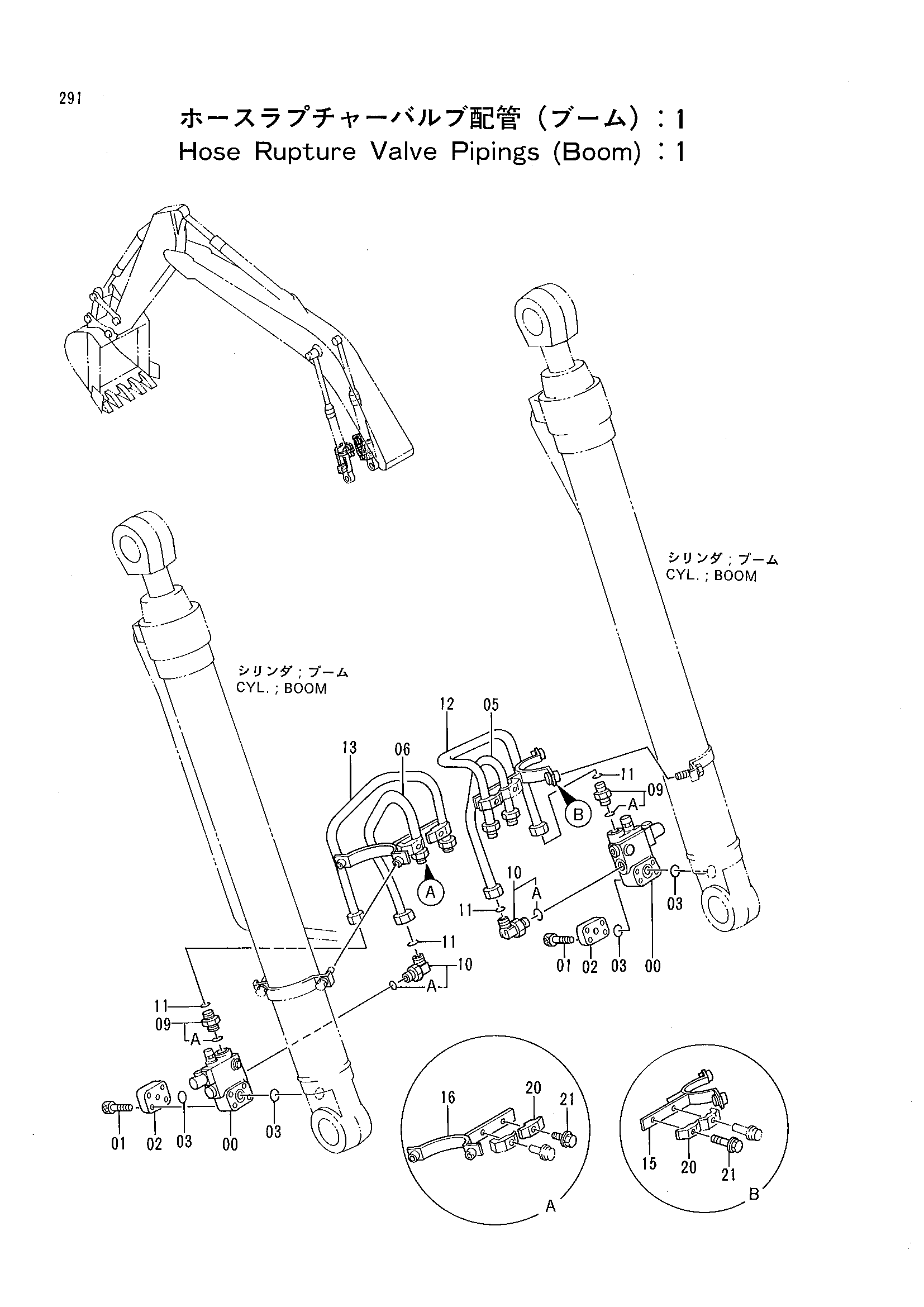

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4263928 | Удерживающий клапан | 2 |
| 01 | M341290 | Болт с внутренним шестигранником | 8 |
| 02 | 4284614 | Фланец | 2 |
| 03 | A811035 | Уплотнительное кольцо | 4 |
| 05 | 8053742 | Трубка | 1 |
| 06 | 8053743 | Трубка | 1 |
| 09 | 4189535 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4198799 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 8053744 | Трубка | 1 |
| 13 | 8053745 | Трубка | 1 |
| 15 | 8053746 | Хомут | 1 |
| 16 | 8053747 | Хомут | 1 |
| 20 | 4189859 | Хомут трубки | 2 |
| 21 | J011260 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
