Гидроцилиндр рукояти <русло обслуживание> — HITACHI EX220-2

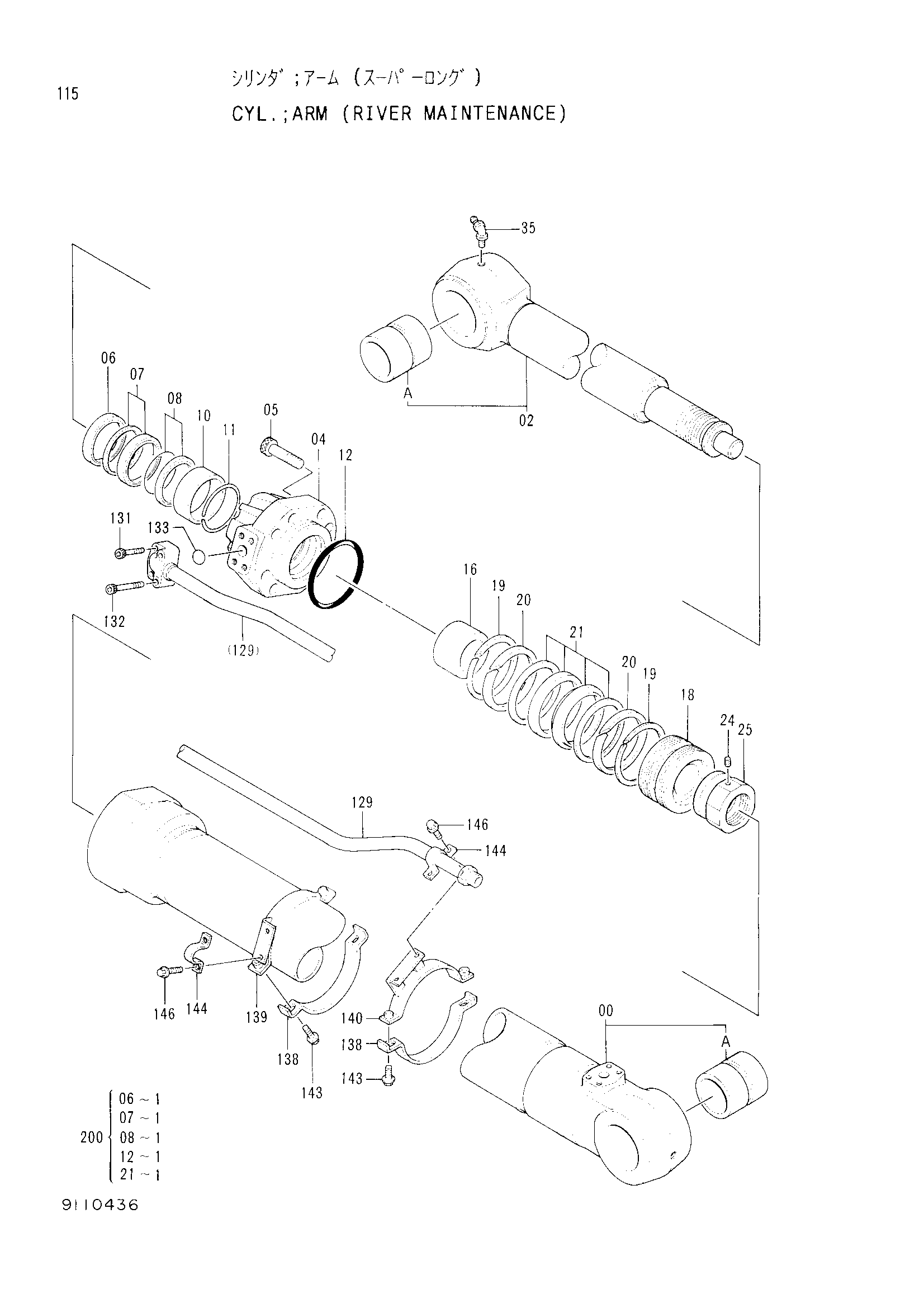

Заводская схема «Гидроцилиндр рукояти <русло обслуживание>» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9110436 | Гидроцилиндр рукояти | 1 | |
| 00-35 | 9111494 | Гидроцилиндр. (пипелесс) | 1 |
| 00 | 7023718 | Труба гидроцилиндра | 1 |
| 00A | 3031789 | Втулка | 1 |
| 02 | 7025865 | Шток поршня | 1 |
| 02A | 3031789 | Втулка | 1 |
| 04 | 1015436 | Головка гидроцилиндра | 1 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 06 | 4131730 | Пылезащитное уплотнение | 1 |
| 07 | 4168227 | Уплотнение | 1 |
| 08 | 4252192 | Кольцо | 1 |
| 10 | 4272963 | Втулка | 1 |
| 11 | 4267139 | Стопорное кольцо | 1 |
| 12 | 4267138 | Уплотнительное кольцо | 1 |
| 16 | 4267137 | Кольцо амортизатор | 1 |
| 18 | 3052364 | Поршень | 1 |
| 19 | 4185247 | Кольцо тефлон | 2 |
| 20 | 4194621 | Износостойкое кольцо | 2 |
| 21 | 4185245 | Уплотнительное кольцо | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 25 | 3054020 | Гайка | 1 |
| 35 | J75581 | Пресс-маслёнка | 1 |
| 129 | 8053093 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 2 |
| 132 | M341260 | Болт с внутренним шестигранником | 2 |
| 133 | A811035 | Уплотнительное кольцо | 1 |
| 138 | 3043349 | Хомут | 2 |
| 139 | 8049660 | Хомут | 1 |
| 140 | 8049661 | Хомут | 1 |
| 143 | J011035 | Болт с шайбой | 4 |
| 144 | 4174241 | Хомут трубки | 2 |
| 146 | J011025 | Болт с шайбой | 4 |
| 200 | 9113447 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
