Гидроцилиндр стрелы (правый) — HITACHI EX220-2

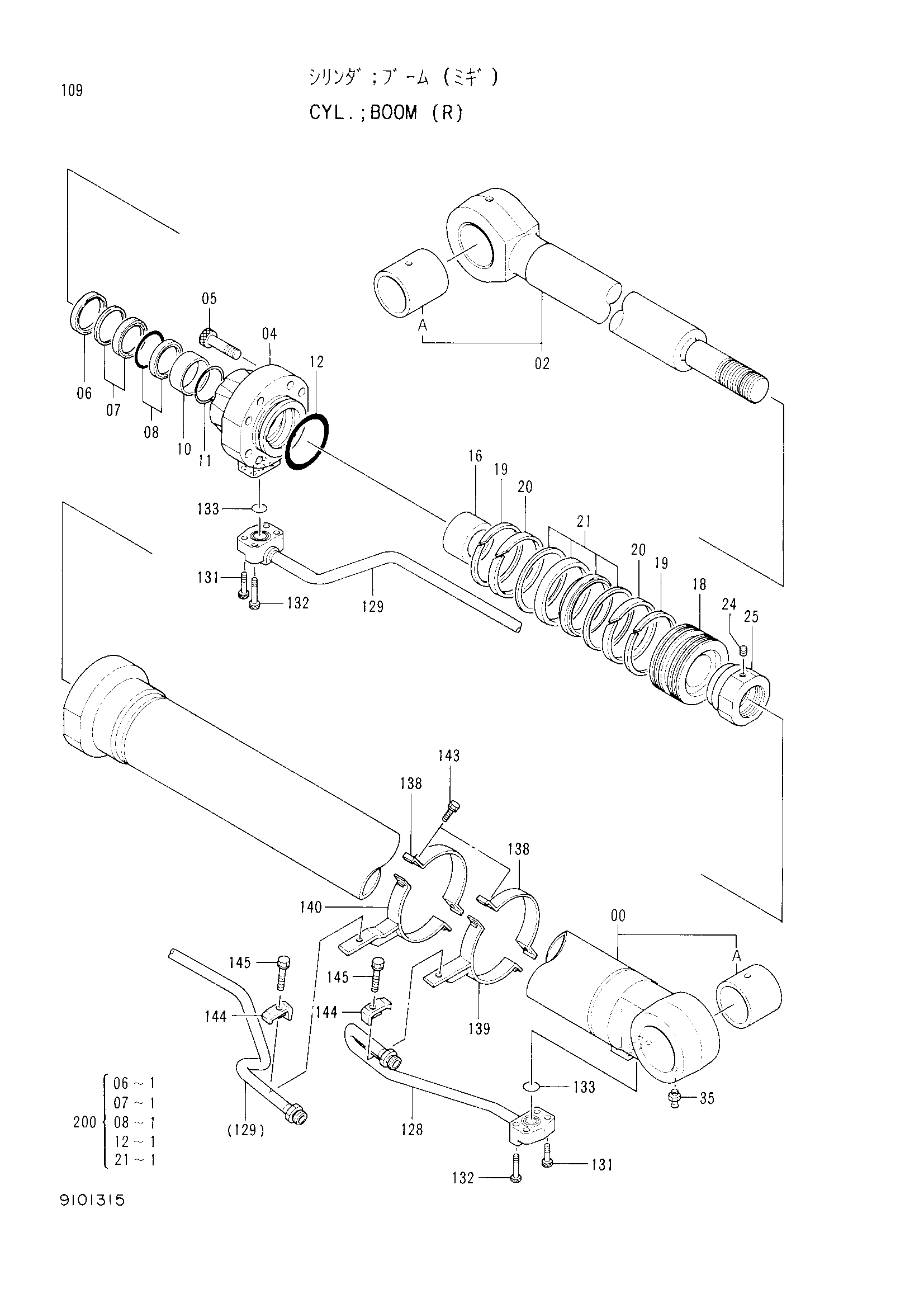

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9101315 | Гидроцилиндр стрелы (правый) | 1 | |
| 00-35 | 9103460 | Гидроцилиндр. (пипелесс) | 1 |
| 00 | 7021847 замена: 9121232 | Труба гидроцилиндра в сборе | 1 |
| 00 | 9121232 | Труба гидроцилиндра в сборе | 1 |
| 00A | 3054062 | Втулка | 1 |
| 02 | 7021845 | Шток поршня в сборе | 1 |
| 02A | 3054062 | Втулка | 1 |
| 04 | 1014533 | Головка гидроцилиндра | 1 |
| 05 | M342280 | Болт с внутренним шестигранником | 8 |
| 06 | 4124849 | Пылезащитное уплотнение | 1 |
| 06 | 4124849 | Пылезащитное уплотнение | 1 |
| 06 | 4348202 | Пылезащитное уплотнение | 1 |
| 07 | 4168226 | Уплотнение | 1 |
| 08 | 4253560 | Кольцо | 1 |
| 10 | 4272961 | Втулка | 1 |
| 11 | 4264983 | Стопорное кольцо | 1 |
| 12 | 4253563 | Уплотнительное кольцо | 1 |
| 16 | 4253566 | Кольцо амортизатор | 1 |
| 18 | 3050116 | Поршень | 1 |
| 19 | 4168234 | Кольцо тефлон | 2 |
| 20 | 4253562 | Износостойкое кольцо | 2 |
| 21 | 4124860 | Уплотнительное кольцо | 1 |
| 24 | 4201805 | Установочный винт | 1 |
| 25 | 3050115 | Гайка | 1 |
| 35 | J75481 | Пресс-маслёнка | 1 |
| 128 | 8046949 | Трубка | 1 |
| 129 | 8046953 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 4 |
| 132 | M341260 | Болт с внутренним шестигранником | 4 |
| 133 | A811035 | Уплотнительное кольцо | 2 |
| 138 | 3050114 | Хомут | 2 |
| 139 | 8046948 | Хомут | 1 |
| 140 | 8052651 | Хомут | 1 |
| 143 | J011035 | Болт с шайбой | 4 |
| 144 | 4053595 | Хомут трубки | 2 |
| 145 | J011265 | Болт | 2 |
| 200 | 9103842 | Комплект уплотнений | 1 |
| 200 | 9103842 | Комплект уплотнений | 1 |
| 200 | 9144507 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
