Пилотный трубопроводы (3-3)[LC] — HITACHI EX220-2
Заводская схема «Пилотный трубопроводы (3-3)[LC]» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

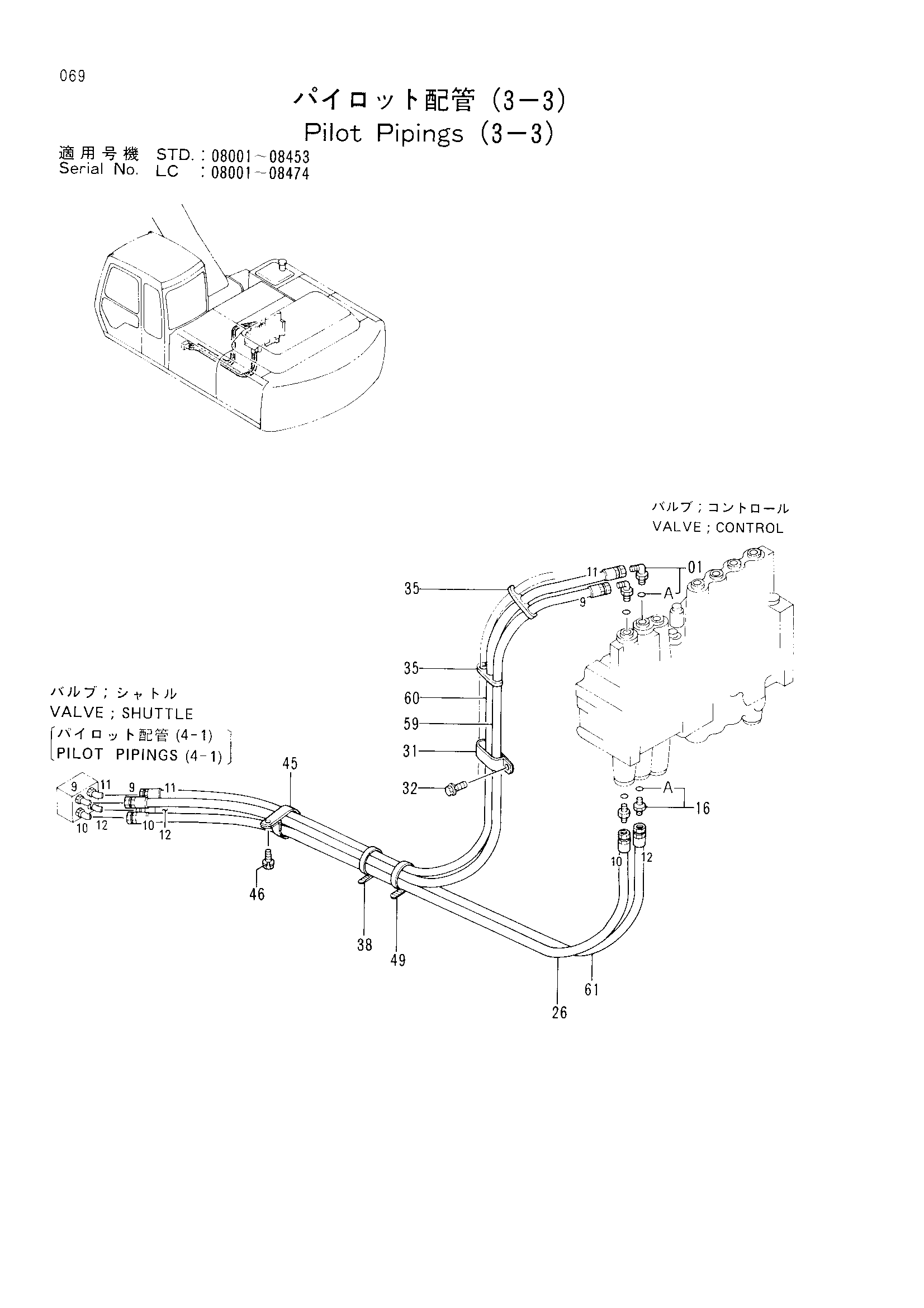

![Схема Пилотный трубопроводы (3-3)[LC] HITACHI EX220-2](/catalog-drawings/d4/d407b8dd-17a4-4f20-a400-d9facacd46d7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4200466 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4282619 | Нейлоновый шланг (10) | 1 |
| 31 | 4259817 | Зажим | 1 |
| 32 | J011020 замена: J011025 | Болт с шайбой | 1 |
| 32 | J011025 | Болт с шайбой | 1 |
| 35 | 4203210 | Хомут | 2 |
| 38 | 4259220 | Зажим | 1 |
| 45 | 4193848 | Зажим | 1 |
| 46 | J011025 | Болт с шайбой | 1 |
| 49 | 4055312 | Ленточный зажим | 1 |
| 59 | 4287736 | Нейлоновый шланг (9) | 1 |
| 60 | 4287737 | Нейлоновый шланг (11) | 1 |
| 61 | 4282621 | Нейлоновый шланг (12) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
