Каталог запчастей HITACHI
Электрооборудование (3-2) — HITACHI EX220-2

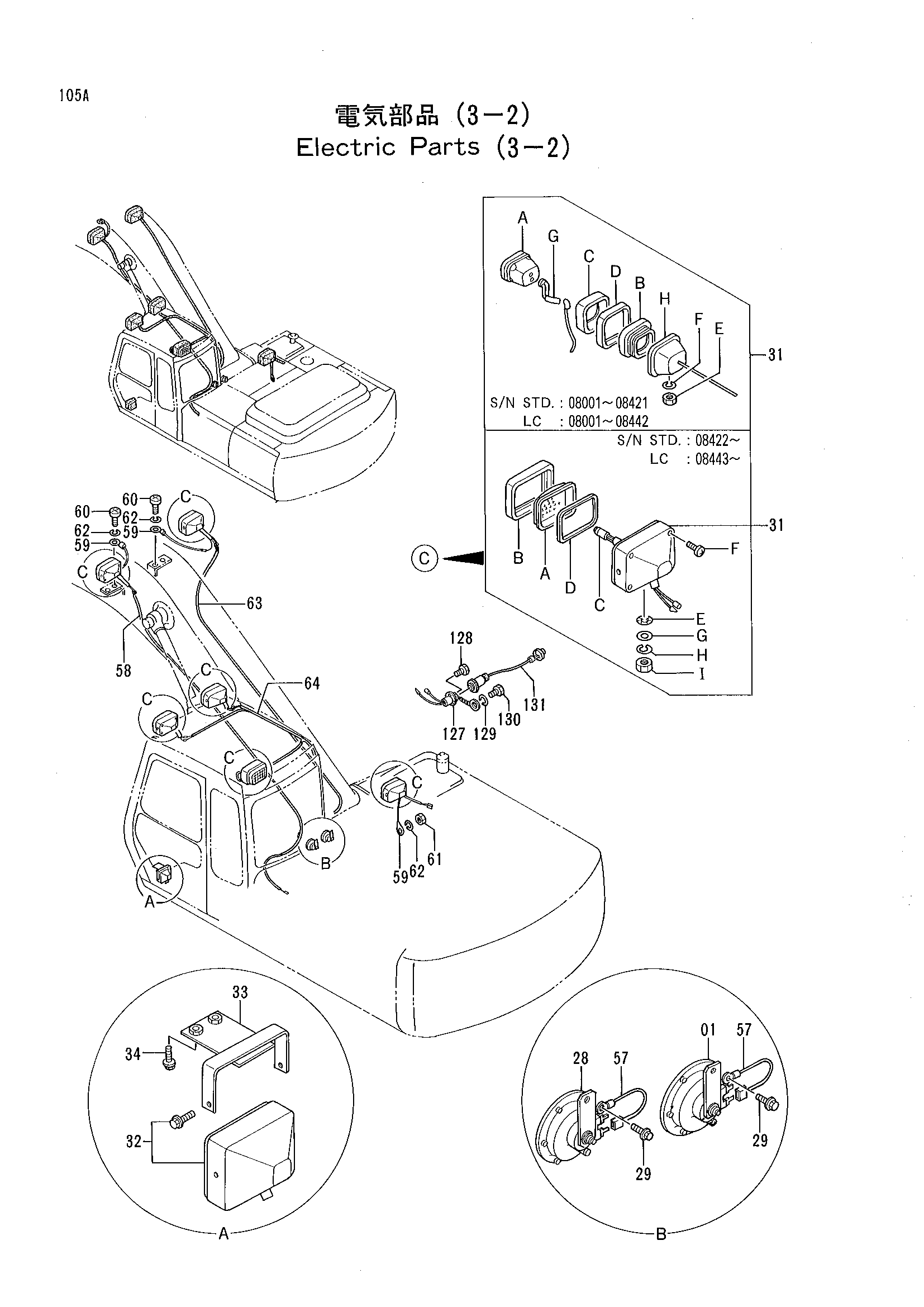

Заводская схема «Электрооборудование (3-2)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198638 | Звуковой сигнал | 1 |
| 28 | 4198639 | Звуковой сигнал | 1 |
| 29 | J020825 | Болт с шайбой | 2 |
| 31 | 4189254 замена: 4295833 | Фонарь головка в сборе | 6 |
| 31 | 4189254 | Фонарь головка в сборе | 6 |
| 31A | 4163596 | Фонарь | 1 |
| 31A | 4163596 | Фонарь | 1 |
| 31B | 4163597 | Держатель | 1 |
| 31B | 4163597 | Держатель | 1 |
| 31C | 4208957 | Лента | 1 |
| 31C | 4208957 | Лента | 1 |
| 31D | 4208958 | Лента | 1 |
| 31D | 4208958 | Лента | 1 |
| 31E | M501411 замена: J952014 | Гайка | 1 |
| 31E | M501411 | Гайка | 1 |
| 31F | A590914 | Пружинная шайба | 1 |
| 31F | A590914 | Пружинная шайба | 1 |
| 31G | 4253033 | Жгут проводов | 1 |
| 31G | 4253033 | Жгут проводов | 1 |
| 31H | 4253032 | Корпус | 1 |
| 31H | 4253032 | Корпус | 1 |
| 31 | 4295833 | Фонарь головка в сборе | 6 |
| 31 | 4295833 | Фонарь головка в сборе | 6 |
| 31 | 4314613 | Фонарь головка в сборе | 6 |
| 31 | 4314613 | Фонарь головка в сборе | 6 |
| 31A | 4307023 | Рассеиватель | 1 |
| 31A | 4307023 | Рассеиватель | 1 |
| 31B | 4307024 | Рама | 1 |
| 31B | 4307024 | Рама | 1 |
| 31C | 4307025 | Лампа | 1 |
| 31C | 4307025 | Лампа | 1 |
| 31D | 4307028 | Прокладка | 1 |
| 31D | 4307028 | Прокладка | 1 |
| 31E | 4307026 | Шайба | 1 |
| 31E | 4307026 | Шайба | 1 |
| 31F | 4307027 | Винт | 1 |
| 31F | 4307027 | Винт | 1 |
| 31G | A590114 | Шайба | 1 |
| 31G | A590114 | Шайба | 1 |
| 31H | A590914 | Пружинная шайба | 1 |
| 31H | A590914 | Пружинная шайба | 1 |
| 31I | J952014 | Гайка | 1 |
| 31I | J952014 | Гайка | 1 |
| 32 | 4274478 | Фара | 1 |
| 33 | 8051250 | Кронштейн | 1 |
| 34 | J011025 | Болт с шайбой | 2 |
| 57 | 4254603 | Жгут проводов | 2 |
| 58 | 4261623 | Жгут проводов | 1 |
| 59 | 4254604 | Жгут проводов | 3 |
| 60 | M430613 | Винт | 2 |
| 61 | M500605 | Гайка | 1 |
| 62 | A590906 | Пружинная шайба | 3 |
| 63 | 4298825 | Жгут проводов | 1 |
| 64 | 3057313 | Жгут проводов | 1 |
| 127 | 4115640 | Консент | 1 |
| 128 | M470306 | Болт | 3 |
| 129 | A590903 | Пружинная шайба | 1 |
| 130 | M430308 | Винт | 1 |
| 131 | 4000618 | Фонарь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
