Облицовка (1-1) — HITACHI EX220-2

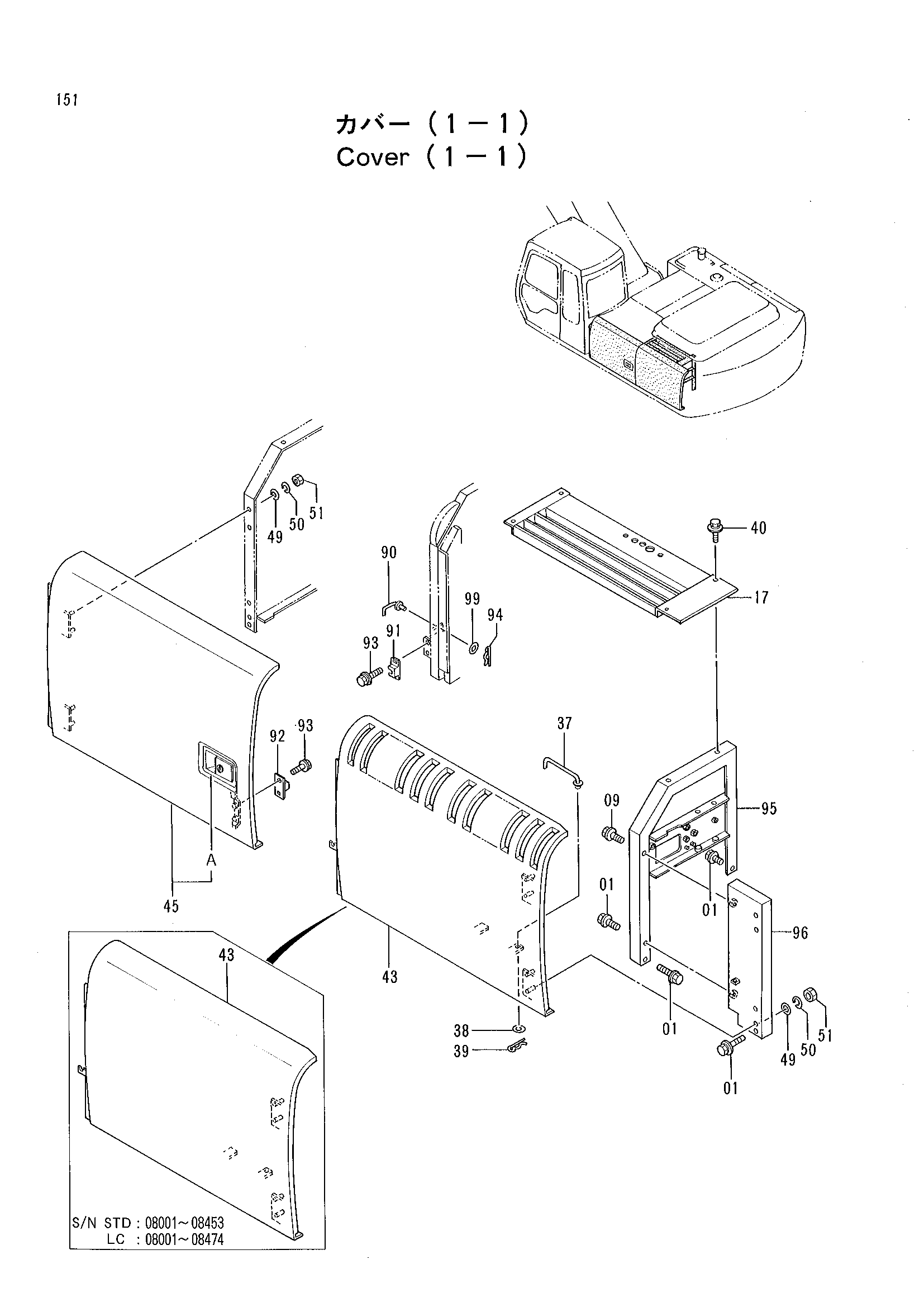

Заводская схема «Облицовка (1-1)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021030 | Болт с шайбой | 4 |
| 09 | J031025 | Болт с шайбой | 1 |
| 17 | 7024557 | Крышка | 1 |
| 37 | 9737868 | Стойка | 1 |
| 38 | A590108 | Плоская шайба | 1 |
| 39 | 4022697 | Стопорный палец | 1 |
| 40 | J021030 | Болт с шайбой | 4 |
| 43 | 6012128 | Дверь | 1 |
| 43 | 6012128 | Дверь | 1 |
| 43 | 6013106 | Дверь | 1 |
| 43 | 6013106 | Дверь | 1 |
| 45 | 5003057 | Дверь | 1 |
| 45A | 7017924 | Дверь блокировка | 1 |
| 49 | A590110 | Плоская шайба | 8 |
| 50 | A590910 | Пружинная шайба | 8 |
| 51 | J950010 | Гайка | 8 |
| 90 | 9738313 | Стойка | 1 |
| 91 | 4175253 | Кронштейн | 1 |
| 92 | 4175254 | Ограничитель | 1 |
| 93 | J020614 | Болт с шайбой | 4 |
| 94 | 4022696 | Стопорный палец | 1 |
| 95 | 7024876 | Опора | 1 |
| 96 | 7024949 | Опора | 1 |
| 99 | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
